Produktnummer: RSTS 8-RKTS 8-299

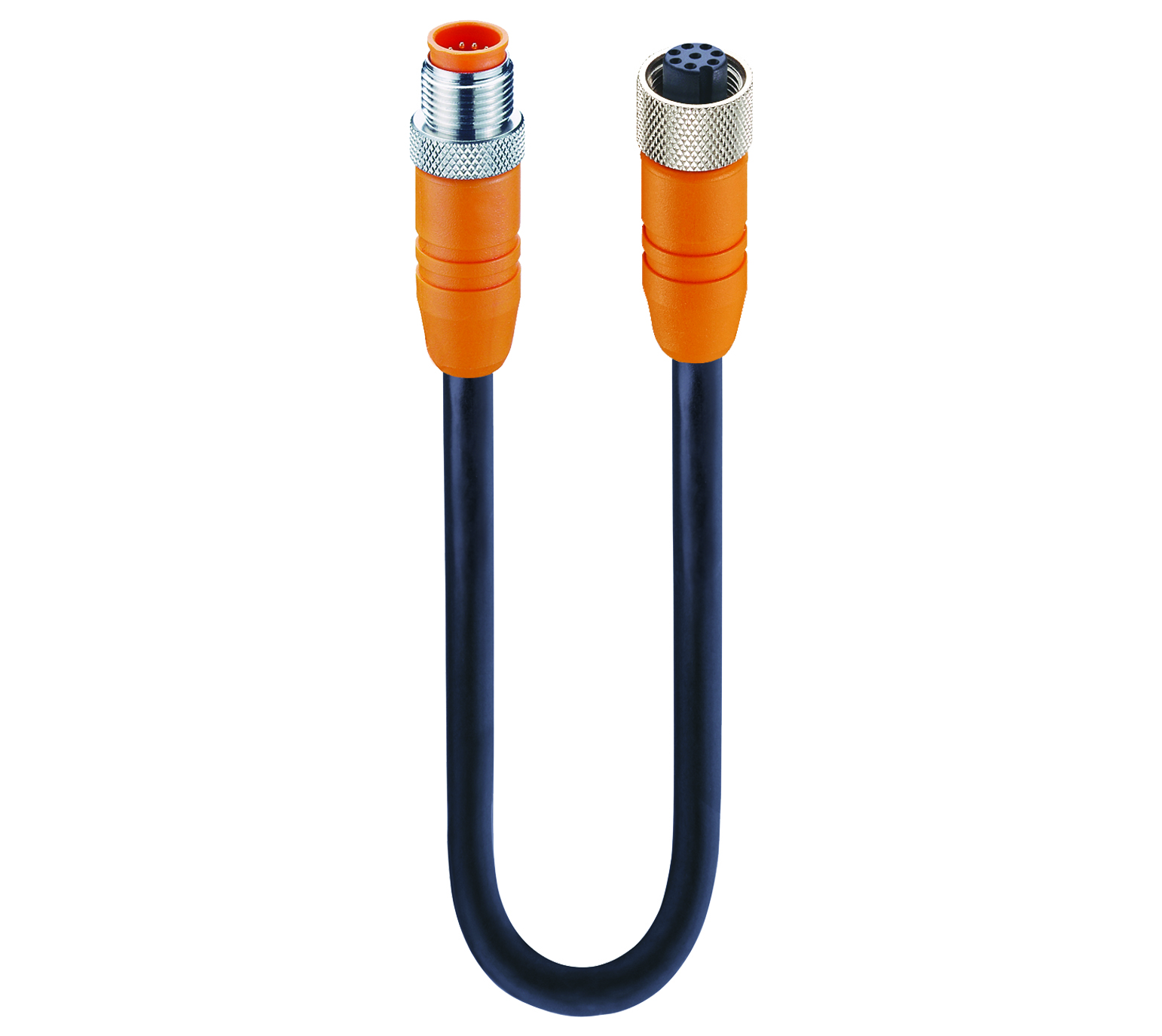

Sensor-/Aktor-Doppelanschlusskabel: Gerader, A-kodierter, orangefarbener 8-poliger M12-Standardstecker auf gerade, A-kodierte, orangefarbene 8-polige M12-Standardsteckerbuchse, geschirmt, 30 V AC/DC, 2 A; schwarzes PUR-Kabel, 8-adrig, 0,25 mm²

Sensor-/Aktor-Doppelanschlusskabel: Gerader, A-kodierter, orangefarbener 8-poliger M12-Standardstecker auf gerade, A-kodierte, orangefarbene 8-polige M12-Standardsteckerbuchse, geschirmt, 30 V AC/DC, 2 A; schwarzes PUR-Kabel, 8-adrig, 0,25 mm²

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
RSTS 8-RKTS 8-299
5 von 5

Technische Daten

Expand All

Vorderansicht Seite 1

Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Pin 6 Pin 7 Pin 8
white brown green yellow grey pink blue red

Vorderansicht Seite 2

Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Pin 6 Pin 7 Pin 8
white brown green yellow grey pink blue red

Produktfamilie

Sensor/Aktor-Steckverbinder

Steckverbindertyp

Verbindungsleitung, beidseitig umspritzt

Art der Abschirmung

Geschirmt

Nennspannung

30 V

Bemessungs-Stoßspannung

0,8 kV

Betriebsspannung

30 V Wechselstrom/Gleichstrom

Nennstrom

2 A

Seite 1 Produkt-Unterfamilie

M12 Standard

Seite 1 Kontakttyp/Geschlecht

Stecker

Steckverbinder-Design

Gerade

Befestigungstyp

Kupplungsschraube

Anzahl der Pins

8

Kodierung, Seite 1

A

Kontaktwiderstand Seite 1

≤ 10 mOhm

Isolationswiderstand

˃ 10^9 Ohm

Steckzyklen

≤ 100

Temperaturbereich (Betrieb)*

- 40 °C - + 90 °C

Schutzart/IP-Klassifizierung**

IP65, IP67, IP69K

Seite 1 Designstandard

IEC 61076-2-101

Verschmutzungsgrad Seite 1

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Überspannungskategorie

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

CuZn

Seite 1 Kontaktbeschichtung

Cu/Au

Kontakt-Trägermaterial

TPU-GF

Kontakt-Trägerfarbe

Orange

Entflammbarkeitsklasse (Kontakt-Träger)

UL 94 HB

Umspritztes Steckergehäuse Material

TPU

Umspritztes Steckergehäuse Farbe

Orange

Entflammbarkeitsklasse (umspritztes Gehäuse)

UL 94 HB

Befestigungsmaterial

CuZn

Befestigungsbeschichtung

Vernickelt

Abschirmungsmaterial

CuZn, verzinnt

Anzugsmoment (Befestigung)

M 12x1: (50-60) Ncm, handfest

Hinweis

Nicht unter Last verbinden oder trennen

Kabelnummer

299

Leiterquerschnitt

0.25 mm²

Anzahl der Drähte

8

Minimaler Biegeradius (Festinstallation)

˃ 5 x D

Minimaler Biegeradius (flexible Installation)

˃ 10 x D

Zyklen (Biegen)

˃ 2 M

Leiter-Material

Cu

Material der Kabelummantelung

PUR

Farbe der Kabelummantelung

Mattes Schwarz ähnlich RAL 9005

Kabeldurchmesser D

ø6.60 mm

Kabel-Isolierungsmaterial

PP

Durchmesser isolierter Draht

ø 1,20 ± 0,05 mm

Gesamtabschirmung (Kabel)

Drahtgeflecht

Temperaturbereich (Festinstallationen)

50 °C + 90 °C (UL: + 80 °C)

Temperaturbereich (flexible Installtaion)

25 °C + 90 °C (UL: + 80 °C)

Temperaturbereich (Schleppketten-Installation)

- 25 °C - + 60 °C

UL Kabeltyp

AWM: 20549

Entflammbarkeitsklasse (Kabelummantelung)

DIN EN 60332-2-2, VDE 0482-332-2-2, IEC 60332-2-2, CSA FT-2

Leitungseigenschaften

Gute Mikroben- und Hydrolysebeständigkeit; weitgehend frei von Weichmacherdiffusion; Ausschluss von PVC und Silikon; Kälteflexibilität

Seite 2 Produkt-Unterfamilie

M12 Standard

Seite 2 Kontakttyp/Geschlecht

Buchse

Steckverbinder-Design, Seite 2

Gerade

Befestigungstyp, Seite 2

Kupplungsmutter

Anzahl der Pins, Seite 2

8

Kodierung, Seite 2

A

Übergangswiderstand, Seite 2

≤ 10 mOhm

Isolationswiderstand, Seite 2

˃ 10^9 Ohm

Steckzyklen, Seite 2

≤ 100

Temperaturbereich (Betrieb), Seite 2*

- 40 °C - + 90 °C

Schutzart/IP-Klassifizierung, Seite 2**

IP65, IP67, IP69K

Designstandard, Seite 2

IEC 61076-2-101

Verschmutzungsgrad, Seite 2

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Überspannungskategorie, Seite 2

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial, Seite 2

CuZn

Kontaktbeschichtung, Seite 2

Cu/Au

Kontakt-Trägermaterial, Seite 2

TPU

Kontakt-Trägerfarbe, Seite 2

Schwarz

Brennbarkeitsklasse (Kontaktträger), Seite 2

UL 94 HB

Material des umspritzten Gehäuses, Seite 2

TPU

Farbe des umspritzten Gehäuses, Seite 2

Orange

Brennbarkeitsklasse (umspritztes Gehäuse), Seite 2

UL 94 HB

Befestigungsmaterial, Seite 2

CuZn

Befestigungsbeschichtung, Seite 2

Vernickelt

Abschirmungsmaterial, Seite 2

CuZn, verzinnt

O-Ring-Material, Seite 2

FKM, Grün

Anzugsmoment (Befestigung), Seite 2

M 12x1: (50-60) Ncm, handfest

RoHS-konform

Ja

Halogenfrei

DIN EN 50267-2-1, IEC 60754-1, VDE 0482-267-2-1

Ölbeständigkeit

Gute Beständigkeit gegen Chemikalien und Öl

Hinweis zur Schutzart/IP-Klassifizierung

** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Derating-Hinweis

Derating beachten


Report An Error

Artikelnummer

Artikelnr. Artikelbeschreibung Kabellänge
49267 RSTS 8-RKTS 8-299/1 M 1 m
49268 RSTS 8-RKTS 8-299/2 M 2 m
49269 RSTS 8-RKTS 8-299/10 M 10 m
49270 RSTS 8-RKTS 8-299/5 M 5 m
49271 RSTS 8-RKTS 8-299/0,3 M 0.3 m
49278 RSTS 8-RKTS 8-299/0,6 M 0.6 m
50571 RSTS 8-RKTS 8-299/1,5 M 1.5 m
50572 RSTS 8-RKTS 8-299/3 M 3 m
55928 RSTS 8-RKTS 8-299/6 M 6 m
61676 RSTS 8-RKTS 8-299/13 M 13 m
87476 RSTS 8-RKTS 8-299/15 M 15 m
89137 RSTS 8-RKTS 8-299/25 M 25 m
108691 RSTS 8-RKTS 8-299/8 M 8 m
109487 RSTS 8-RKTS 8-299/7 M 7 m
109488 RSTS 8-RKTS 8-299/20 M 20 m
109489 RSTS 8-RKTS 8-299/40 M 40 m
934637563 RSTS 8-RKTS 8-299/3,3 M 3.3 m
109750 RSTS 8-RKTS 8-299/2,5 M 2.5 m
3641 RSTS 8-RKTS 8-299/0,25 M 0.25 m
20188 RSTS 8-RKTS 8-299/7,5 M 7.5 m
600005224 RSTS 8-RKTS 8-299/2 M 2 m
630049269 RSTS 8-RKTS 8-299/10 M 10 m
6X0049270 RSTS 8-RKTS 8-299/5 M 5 m
934637221 RSTS 8-RKTS 8-299/30 M
17532 RSTS 8-RKTS 8-299/4 M
