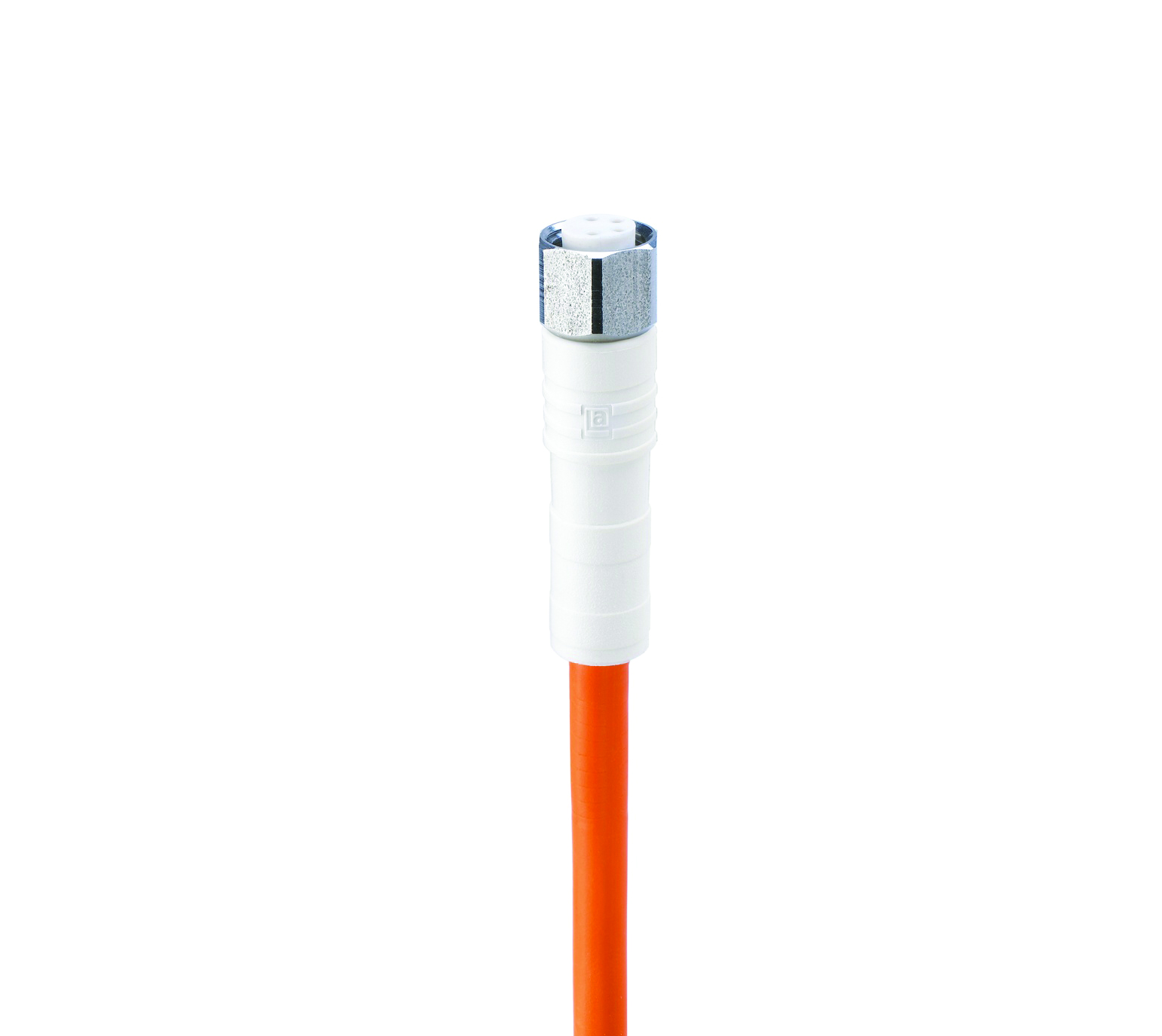

Produktnummer: WRKMV 4-521

M8 F&B (Wash-Down) Sensor/Aktor-Anschlusskabel, einseitig: Buchse, gerade, 4-polig, A-kodiert, weißes Gehäuse, 30 V AC/DC, 4 A; orangefarbenes TPE-Kabel, 4-adrig, 0,25 mm²

M8 F&B (Wash-Down) Sensor/Aktor-Anschlusskabel, einseitig: Buchse, gerade, 4-polig, A-kodiert, weißes Gehäuse, 30 V AC/DC, 4 A; orangefarbenes TPE-Kabel, 4-adrig, 0,25 mm²

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

Technische Daten

Vorderansicht

Pin 1 Pin 2 Pin 3 Pin 4
brown white blue black

Produktfamilie

Sensor/Aktor-Steckverbinder

Seite 1 Produkt-Unterfamilie

M8 F&B (Waschbar)

Steckverbindertyp

Verbindungsleitung, einseitig umspritzt

Seite 1 Kontakttyp/Geschlecht

Buchse

Steckverbinder-Design

Gerade

Anzahl der Pins

4

Kodierung, Seite 1

A

Art der Abschirmung

ungeschirmt

Befestigungstyp

Kupplungsmutter

Nennspannung

30 V

Nennspannung (UL)

30 V Wechselstrom/Gleichstrom

Bemessungs-Stoßspannung

0,8 kV

Betriebsspannung

30 V Wechselstrom/Gleichstrom

Nennstrom

4 A

Nennstrom (UL)*

4 A

Übergangswiderstand

≤ 10 mOhm

Isolationswiderstand

˃ 10^9 Ohm

Steckzyklen

≤ 100

Temperaturbereich (Betrieb)*

- 40 °C - + 105 °C

Betriebstemperatur (UL)

max. + 65 °C

Schutzart/IP-Klassifizierung**

IP65, IP67, IP68 (1 m / 24 h), IP69K

Designstandard

IEC 61076-2-104

Verschmutzungsgrad

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Überspannungskategorie

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

CuSn

Seite 1 Kontaktbeschichtung

Cu/Au

Kontakt-Trägermaterial

PP GF

Kontakt-Trägerfarbe

Weiß

Entflammbarkeitsklasse (Kontakt-Träger)

UL 94 HB

Umspritztes Steckergehäuse Material

PP GF

Umspritztes Steckergehäuse Farbe

Weiß

Entflammbarkeitsklasse (umspritztes Gehäuse)

UL 94 HB

Befestigungsmaterial

Edelstahl

O-Ring-Material

EMDM, schwarz

Anzugsmoment (Befestigung)

M 8x1: 30 Ncm, handfest

Kabelnummer

521

Leiterquerschnitt

0.25 mm²

Anzahl der Drähte

4

Minimaler Biegeradius (Festinstallation)

˃ 5 x D

Minimaler Biegeradius (flexible Installation)

˃ 10 x D

Zyklen (Biegen)

˃ 2 M

Leiter-Material

Cu

Material der Kabelummantelung

TPE-V-Vergussmasse, flammhemmend

Farbe der Kabelummantelung

Orange

Kabeldurchmesser D

ø 4,7 ± 0,20 mm

Kabel-Isolierungsmaterial

PP

Durchmesser isolierter Draht

ø1.25 mm

Temperaturbereich (Festinstallationen)

- 40 °C - + 90 °C

Temperaturbereich (flexible Installtaion)

- 25 °C - + 90 °C

Temperaturbereich (Schleppketten-Installation)

- 25 °C - + 60 °C

UL Kabeltyp

AWM: 21484

Entflammbarkeitsklasse (Kabelummantelung)

UL horizontale Entflammbarkeitsprüfung, flammhemmend

Leitungseigenschaften

Silikonfrei; FCKW-frei; Kadmium- und Blei-frei; Mikroben- und hydrolysebeständig

UL-Datei

E315587

UL

UL 2238; cURus

RoHS-konform

Ja

ECOLAB

Ja

Ölbeständigkeit

Gute Beständigkeit gegen Chemikalien und Öl

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Hinweis

Nicht unter Last verbinden oder trennen

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Hinweis

Nicht unter Last verbinden oder trennen


Artikelnummer

Artikelnr. Artikelbeschreibung Kabellänge
934729007 WRKMV 4-521/2 M 2 m
934729008 WRKMV 4-521/5 M 5 m
934729009 WRKMV 4-521/10 M 10 m
934729010 WRKMV 4-521/15 M 15 m
934729011 WRKMV 4-521/20 M 20 m
934729012 WRKMV 4-521/25 M 25 m
