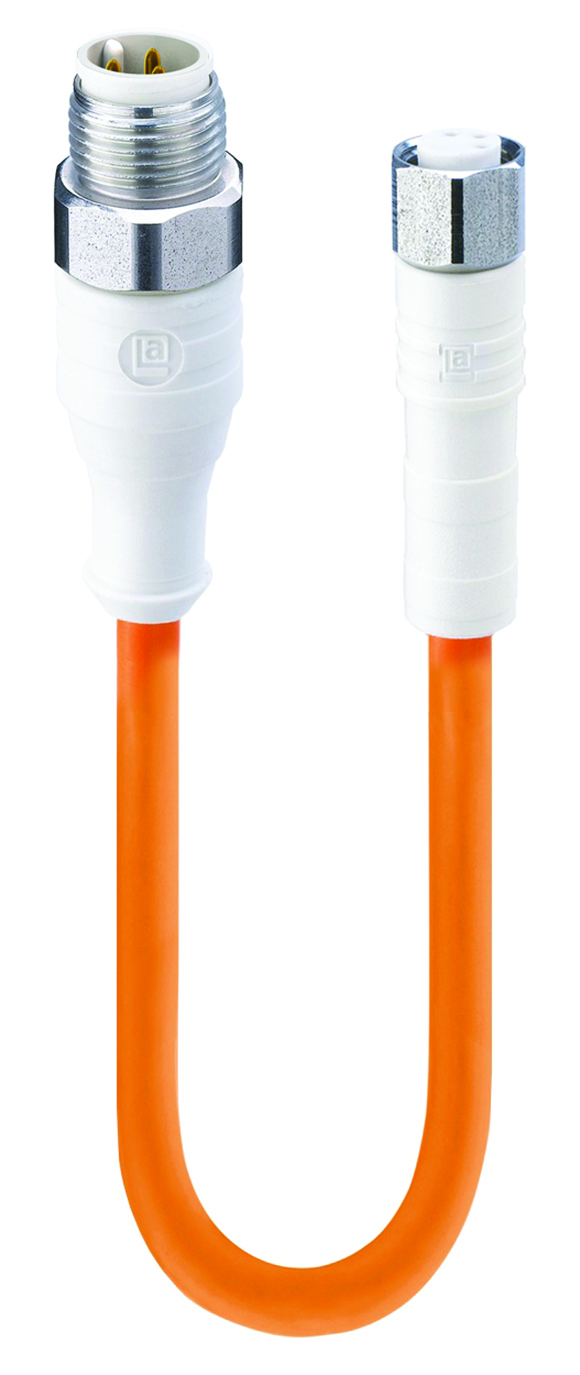

Produktnummer: WRST 3-WRKMV 3-520

Sensor-/Aktor-Doppelanschlusskabel: Gerader, A-kodierter, weißer 3-poliger M12-Stecker F&B (Wash-Down) auf gerade, A-kodierte, weiße 3-polige M8-Buchse F&B (Wash-Down), 50 V AC / 60 V DC, 4 A; orangefarbenes TPE-Kabel, 3-adrig, 0,25 mm²

Sensor-/Aktor-Doppelanschlusskabel: Gerader, A-kodierter, weißer 3-poliger M12-Stecker F&B (Wash-Down) auf gerade, A-kodierte, weiße 3-polige M8-Buchse F&B (Wash-Down), 50 V AC / 60 V DC, 4 A; orangefarbenes TPE-Kabel, 3-adrig, 0,25 mm²

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
WRST 3-WRKMV 3-520
  • WRST 3-WRKMV 3-520
1 von 1

Technische Daten

Expand All

Vorderansicht Seite 1

Pin 1 Pin 3 Pin 4
brown blue black

Vorderansicht Seite 2

Pin 1 Pin 3 Pin 4
brown blue black

Produktfamilie

Sensor/Aktor-Steckverbinder

Steckverbindertyp

Verbindungsleitung, beidseitig umspritzt

Art der Abschirmung

ungeschirmt

Nennspannung

60 V

Nennspannung (UL)

30 V Wechselstrom/Gleichstrom

Bemessungs-Stoßspannung

1,5 kV

Betriebsspannung

50 V Wechselstrom/60 V Gleichstrom

Nennstrom

4 A

Nennstrom (UL)*

4 A

Seite 1 Produkt-Unterfamilie

M12 F&B (Spülen)

Seite 1 Kontakttyp/Geschlecht

Stecker

Steckverbinder-Design

Gerade

Befestigungstyp

Kupplungsschraube

Anzahl der Pins

3

Kodierung, Seite 1

A

Übergangswiderstand

≤ 10 mOhm

Isolationswiderstand

˃ 10^9 Ohm

Steckzyklen

≤ 100

Temperaturbereich (Betrieb)*

- 40 °C - + 105 °C

Betriebstemperatur (UL)

max. + 65 °C

Schutzart/IP-Klassifizierung**

IP65, IP67, IP68 (1 m / 24 h), IP69K

Designstandard

IEC 61076-2-101

Verschmutzungsgrad

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Überspannungskategorie

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

CuZn

Seite 1 Kontaktbeschichtung

Cu/Au

Kontakt-Trägermaterial

PP GF

Kontakt-Trägerfarbe

Weiß

Entflammbarkeitsklasse (Kontakt-Träger)

UL 94 HB

Umspritztes Steckergehäuse Material

PP GF

Umspritztes Steckergehäuse Farbe

Weiß

Entflammbarkeitsklasse (umspritztes Gehäuse)

UL 94 HB

Befestigungsmaterial

Edelstahl

Anzugsmoment (Befestigung)

M 12x1: (50-60) Ncm, handfest

Hinweis

Nicht unter Last verbinden oder trennen

Kabelnummer

520

Leiterquerschnitt

0.25 mm²

Anzahl der Drähte

3

Minimaler Biegeradius (Festinstallation)

˃ 5 x D

Minimaler Biegeradius (flexible Installation)

˃ 10 x D

Zyklen (Biegen)

˃ 2 M

Leiter-Material

Cu

Material der Kabelummantelung

TPE-V-Vergussmasse, flammhemmend

Farbe der Kabelummantelung

Orange

Kabeldurchmesser D

ø 4,3 ± 0,20 mm

Kabel-Isolierungsmaterial

PP

Durchmesser isolierter Draht

ø1.25 mm

Temperaturbereich (Festinstallationen)

- 40 °C - + 90 °C

Temperaturbereich (flexible Installtaion)

- 25 °C - + 90 °C

Temperaturbereich (Schleppketten-Installation)

- 25 °C - + 60 °C

UL Kabeltyp

AWM: 21484

Entflammbarkeitsklasse (Kabelummantelung)

UL horizontale Entflammbarkeitsprüfung, flammhemmend

Leitungseigenschaften

Silikonfrei; FCKW-frei; Kadmium- und Blei-frei; Mikroben- und hydrolysebeständig

Seite 2 Produkt-Unterfamilie

M8 F&B (Waschbar)

Seite 2 Kontakttyp/Geschlecht

Buchse

Steckverbinder-Design, Seite 2

Gerade

Befestigungstyp, Seite 2

Kupplungsmutter

Anzahl der Pins, Seite 2

3

Kodierung, Seite 2

A

Übergangswiderstand, Seite 2

≤ 10 mOhm

Isolationswiderstand, Seite 2

˃ 10^9 Ohm

Steckzyklen, Seite 2

≤ 100

Temperaturbereich (Betrieb), Seite 2*

- 40 °C - + 105 °C

Betriebstemperatur (UL), Seite 2

max. + 65 °C

Schutzart/IP-Klassifizierung, Seite 2**

IP65, IP67, IP68 (1 m / 24 h), IP69K

Designstandard, Seite 2

IEC 61076-2-104

Verschmutzungsgrad, Seite 2

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Überspannungskategorie, Seite 2

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial, Seite 2

CuSn

Kontaktbeschichtung, Seite 2

Cu/Au

Kontakt-Trägermaterial, Seite 2

PP GF

Kontakt-Trägerfarbe, Seite 2

Weiß

Brennbarkeitsklasse (Kontaktträger), Seite 2

UL 94 HB

Material des umspritzten Gehäuses, Seite 2

PP GF

Farbe des umspritzten Gehäuses, Seite 2

Weiß

Brennbarkeitsklasse (umspritztes Gehäuse), Seite 2

UL 94 HB

Befestigungsmaterial, Seite 2

Edelstahl

O-Ring-Material, Seite 2

EMDM, schwarz

Anzugsmoment (Befestigung), Seite 2

M 8x1: 30 Ncm, handfest

UL-Datei

E315587

UL

UL 2238; cURus

RoHS-konform

Ja

ECOLAB

Ja

Ölbeständigkeit

Gute Beständigkeit gegen Chemikalien und Öl

Hinweis zur Schutzart/IP-Klassifizierung

** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Derating-Hinweis

Derating beachten


Report An Error

Artikelnummer

Artikelnr. Artikelbeschreibung Kabellänge
23216 WRST 3-WRKMV 3-520/0,3 M
934737025 WRST 3-WRKMV 3-520/0,6 M 0.6 m
934737026 WRST 3-WRKMV 3-520/1 M 1 m
934737027 WRST 3-WRKMV 3-520/2 M 2 m
934737028 WRST 3-WRKMV 3-520/5 M 5 m
934737029 WRST 3-WRKMV 3-520/10 M 10 m
934737030 WRST 3-WRKMV 3-520/15 M 15 m
