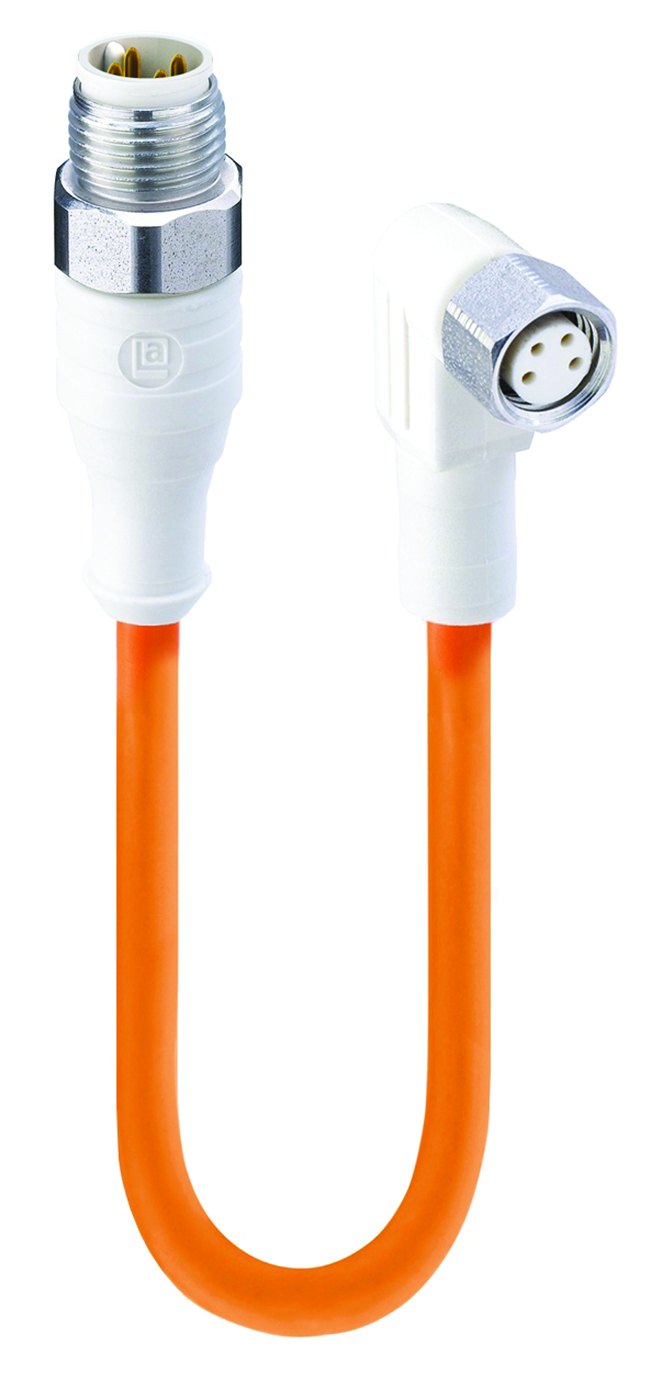

Sensor-/Aktor-Doppelanschlusskabel: Gerader, A-kodierter, weißer 4-poliger M12-Stecker F&B (Wash-Down) auf abgewinkelte, A-kodierte, weiße 4-polige M8-Buchse F&B (Wash-Down), 30 V AC/DC, 4 A; orangefarbenes TPE-Kabel, 4-adrig, 0,25 mm²

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Vorderansicht Seite 1

Pin 1	Pin 2	Pin 3	Pin 4
brown	white	blue	black

Vorderansicht Seite 2

Pin 1	Pin 2	Pin 3	Pin 4
brown	white	blue	black

Produktfamilie	Sensor/Aktor-Steckverbinder
Steckverbindertyp	Verbindungsleitung, beidseitig umspritzt
Art der Abschirmung	ungeschirmt
Nennspannung	30 V
Nennspannung (UL)	30 V Wechselstrom/Gleichstrom
Bemessungs-Stoßspannung	0,8 kV
Betriebsspannung	30 V Wechselstrom/Gleichstrom
Nennstrom	4 A
Nennstrom (UL)*	4 A

Technischen Daten Seite 1

Seite 1 Produkt-Unterfamilie	M12 F&B (Spülen)
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	Gerade
Befestigungstyp	Kupplungsschraube
Anzahl der Pins	4
Kodierung, Seite 1	A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Temperaturbereich (Betrieb)*	- 40 °C - + 105 °C
Betriebstemperatur (UL)	max. + 65 °C
Schutzart/IP-Klassifizierung**	IP65, IP67, IP68 (1 m / 24 h), IP69K
Designstandard	IEC 61076-2-101
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)
Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	PP GF
Kontakt-Trägerfarbe	Weiß
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 HB
Umspritztes Steckergehäuse Material	PP GF
Umspritztes Steckergehäuse Farbe	Weiß
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	Edelstahl
Anzugsmoment (Befestigung)	M 12x1: (50-60) Ncm, handfest
Hinweis	Nicht unter Last verbinden oder trennen

Kabeldaten

Kabelnummer	521
Leiterquerschnitt	0.25 mm²
Anzahl der Drähte	4
Minimaler Biegeradius (Festinstallation)	˃ 5 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Zyklen (Biegen)	˃ 2 M
Leiter-Material	Cu
Material der Kabelummantelung	TPE-V-Vergussmasse, flammhemmend
Farbe der Kabelummantelung	Orange
Kabeldurchmesser D	ø 4,7 ± 0,20 mm
Kabel-Isolierungsmaterial	PP
Durchmesser isolierter Draht	ø1.25 mm
Temperaturbereich (Festinstallationen)	- 40 °C - + 90 °C
Temperaturbereich (flexible Installtaion)	- 25 °C - + 90 °C
Temperaturbereich (Schleppketten-Installation)	- 25 °C - + 60 °C
UL Kabeltyp	AWM: 21484
Entflammbarkeitsklasse (Kabelummantelung)	UL horizontale Entflammbarkeitsprüfung, flammhemmend
Leitungseigenschaften	Silikonfrei; FCKW-frei; Kadmium- und Blei-frei; Mikroben- und hydrolysebeständig

Technischen Daten Seite 2

Seite 2 Produkt-Unterfamilie	M8 F&B (Waschbar)
Seite 2 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design, Seite 2	Gewinkelt
Befestigungstyp, Seite 2	Kupplungsmutter
Anzahl der Pins, Seite 2	4
Kodierung, Seite 2	A
Übergangswiderstand, Seite 2	≤ 10 mOhm
Isolationswiderstand, Seite 2	˃ 10^9 Ohm
Steckzyklen, Seite 2	≤ 100
Temperaturbereich (Betrieb), Seite 2*	- 40 °C - + 105 °C
Betriebstemperatur (UL), Seite 2	max. + 65 °C
Schutzart/IP-Klassifizierung, Seite 2**	IP65, IP67, IP68 (1 m / 24 h), IP69K
Designstandard, Seite 2	IEC 61076-2-104
Verschmutzungsgrad, Seite 2	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie, Seite 2	III gemäß DIN EN 60664-1 (VDE 0110-1)
Kontakt-Basismaterial, Seite 2	CuSn
Kontaktbeschichtung, Seite 2	Cu/Au
Kontakt-Trägermaterial, Seite 2	PP GF
Kontakt-Trägerfarbe, Seite 2	Weiß
Brennbarkeitsklasse (Kontaktträger), Seite 2	UL 94 HB
Material des umspritzten Gehäuses, Seite 2	PP GF
Farbe des umspritzten Gehäuses, Seite 2	Weiß
Brennbarkeitsklasse (umspritztes Gehäuse), Seite 2	UL 94 HB
Befestigungsmaterial, Seite 2	Edelstahl
O-Ring-Material, Seite 2	EMDM, schwarz
Anzugsmoment (Befestigung), Seite 2	M 8x1: 30 Ncm, handfest

Zulassungen

UL-Datei	E315587
UL	UL 2238; cURus

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Widerstände

ECOLAB	Ja
Ölbeständigkeit	Gute Beständigkeit gegen Chemikalien und Öl

Anmerkungen

Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Derating-Hinweis	Derating beachten

Information

Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Derating-Hinweis	Derating beachten

Report An Error

Artikelnummer

Artikelnr.	Artikelbeschreibung	Kabellänge
934737043	WRST 4-WRKMWV 4-521/0,6 M	0.6 m
934737044	WRST 4-WRKMWV 4-521/1 M	1 m
934737045	WRST 4-WRKMWV 4-521/2 M	2 m
934737046	WRST 4-WRKMWV 4-521/5 M	5 m
934737047	WRST 4-WRKMWV 4-521/10 M	10 m
934737048	WRST 4-WRKMWV 4-521/15 M	15 m
