Produktnummer: WRST 8-WRKT 8-523

Sensor/Aktor-Doppelanschlusskabel: Stecker gerade A-kodiert weiß 8-polig M12 F& B (Wash-Down) Stecker auf Buchse gerade A-kodiert weiß 8-polig M12 F& B (Wash-Down)-Stecker, 30 V AC/DC, 2 A; orangefarbenes TPE-Kabel, 8-adrig, 0,25 mm²

Sensor/Aktor-Doppelanschlusskabel: Stecker gerade A-kodiert weiß 8-polig M12 F& B (Wash-Down) Stecker auf Buchse gerade A-kodiert weiß 8-polig M12 F& B (Wash-Down)-Stecker, 30 V AC/DC, 2 A; orangefarbenes TPE-Kabel, 8-adrig, 0,25 mm²

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

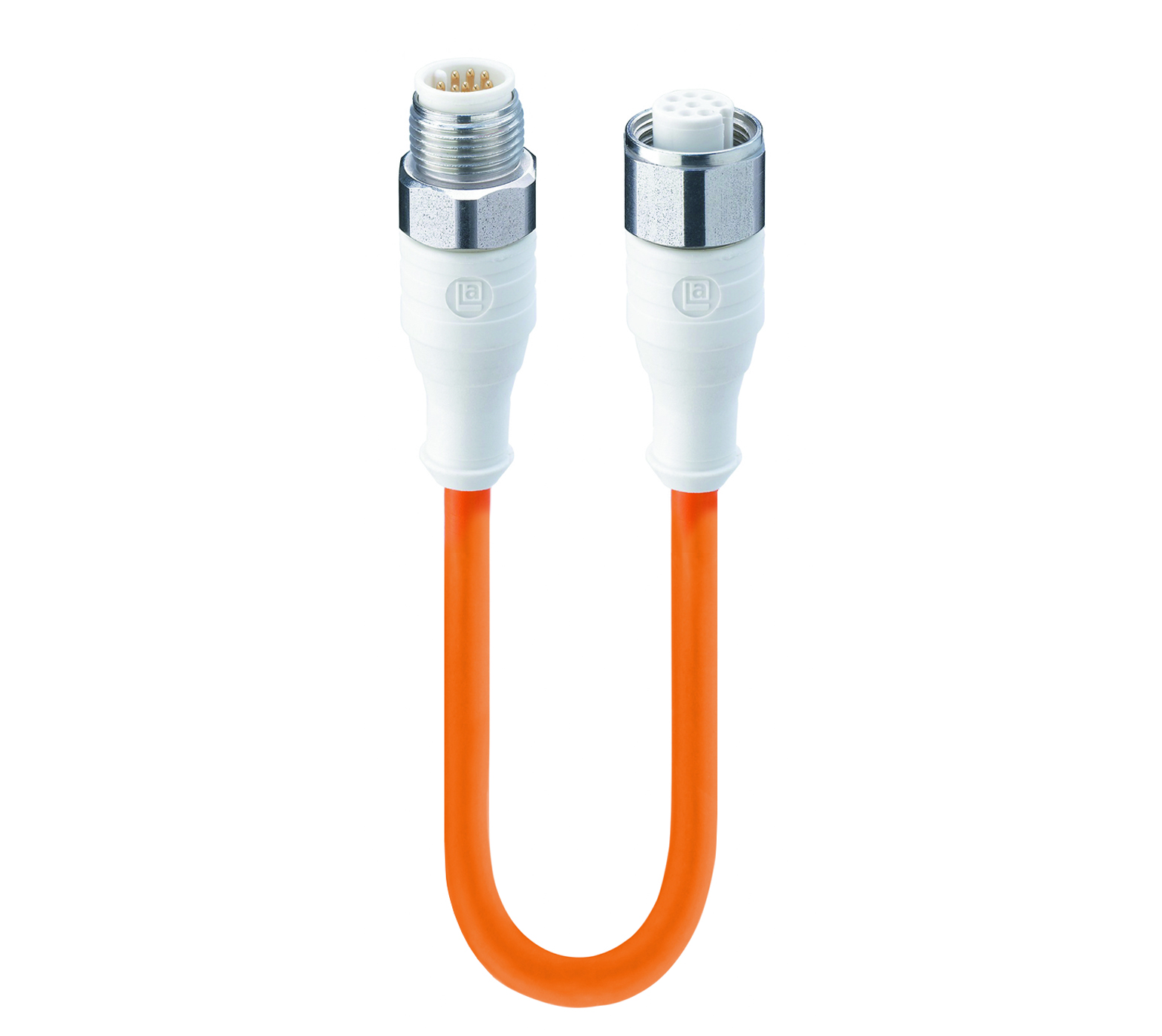

WRST 8-WRKT 8-523
  • WRST 8-WRKT 8-523
1 von 1

Technische Daten

Expand All

Vorderansicht Seite 1

Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Pin 6 Pin 7 Pin 8
white brown green yellow grey pink blue red

Vorderansicht Seite 2

Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Pin 6 Pin 7 Pin 8
white brown green yellow grey pink blue red

Produktfamilie

Sensor/Aktor-Steckverbinder

Steckverbindertyp

Verbindungsleitung, beidseitig umspritzt

Art der Abschirmung

ungeschirmt

Nennspannung

30 V

Nennspannung (UL)

30 V Wechselstrom/Gleichstrom

Bemessungs-Stoßspannung

0,8 kV

Betriebsspannung

30 V Wechselstrom/Gleichstrom

Nennstrom

2 A

Nennstrom (UL)*

4 A

Seite 1 Produkt-Unterfamilie

M12 F&B (Spülen)

Seite 1 Kontakttyp/Geschlecht

Stecker

Steckverbinder-Design

Gerade

Befestigungstyp

Kupplungsschraube

Anzahl der Pins

8

Kodierung, Seite 1

A

Übergangswiderstand

≤ 10 mOhm

Isolationswiderstand

˃ 10^9 Ohm

Steckzyklen

≤ 100

Temperaturbereich (Betrieb)*

- 40 °C - + 105 °C

Betriebstemperatur (UL)

max. + 65 °C

Schutzart/IP-Klassifizierung**

IP65, IP67, IP68 (1 m / 24 h), IP69K

Designstandard

IEC 61076-2-101

Verschmutzungsgrad

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Überspannungskategorie

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

CuZn

Seite 1 Kontaktbeschichtung

Cu/Au

Kontakt-Trägermaterial

PP-GF

Kontakt-Trägerfarbe

Weiß

Entflammbarkeitsklasse (Kontakt-Träger)

UL 94 HB

Umspritztes Steckergehäuse Material

PP-GF

Umspritztes Steckergehäuse Farbe

Weiß

Entflammbarkeitsklasse (umspritztes Gehäuse)

UL 94 HB

Befestigungsmaterial

Edelstahl

Anzugsmoment (Befestigung)

M 12x1: (50-60) Ncm, handfest

Hinweis

Nicht unter Last verbinden oder trennen

Kabelnummer

523

Leiterquerschnitt

0.25 mm²

Anzahl der Drähte

8

Minimaler Biegeradius (Festinstallation)

˃ 5 x D

Minimaler Biegeradius (flexible Installation)

˃ 10 x D

Zyklen (Biegen)

˃ 2 M

Leiter-Material

Cu

Material der Kabelummantelung

TPE-V-Vergussmasse, flammhemmend

Farbe der Kabelummantelung

Orange

Kabeldurchmesser D

ø 6,2 ± 0,20 mm

Kabel-Isolierungsmaterial

PP

Durchmesser isolierter Draht

ø1.25 mm

Temperaturbereich (Festinstallationen)

- 40 °C - + 90 °C

Temperaturbereich (flexible Installtaion)

- 25 °C - + 90 °C

Temperaturbereich (Schleppketten-Installation)

- 25 °C - + 60 °C

UL Kabeltyp

AWM: 21484

Entflammbarkeitsklasse (Kabelummantelung)

UL horizontale Entflammbarkeitsprüfung, flammhemmend

Leitungseigenschaften

Silikonfrei; FCKW-frei; Kadmium- und Blei-frei; Mikroben- und hydrolysebeständig

Seite 2 Produkt-Unterfamilie

M12 F&B (Spülen)

Seite 2 Kontakttyp/Geschlecht

Buchse

Steckverbinder-Design, Seite 2

Gerade

Befestigungstyp, Seite 2

Kupplungsmutter

Anzahl der Pins, Seite 2

8

Kodierung, Seite 2

A

Übergangswiderstand, Seite 2

≤ 10 mOhm

Isolationswiderstand, Seite 2

˃ 10^9 Ohm

Steckzyklen, Seite 2

≤ 100

Temperaturbereich (Betrieb), Seite 2*

- 40 °C - + 105 °C

Betriebstemperatur (UL), Seite 2

max. + 65 °C

Schutzart/IP-Klassifizierung, Seite 2**

IP65, IP67, IP68 (1 m / 24 h), IP69K

Designstandard, Seite 2

IEC 61076-2-101

Verschmutzungsgrad, Seite 2

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Überspannungskategorie, Seite 2

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial, Seite 2

CuZn

Kontaktbeschichtung, Seite 2

Cu/Au

Kontakt-Trägermaterial, Seite 2

PP-GF

Kontakt-Trägerfarbe, Seite 2

Weiß

Brennbarkeitsklasse (Kontaktträger), Seite 2

UL 94 HB

Material des umspritzten Gehäuses, Seite 2

PP-GF

Farbe des umspritzten Gehäuses, Seite 2

Weiß

Brennbarkeitsklasse (umspritztes Gehäuse), Seite 2

UL 94 HB

Befestigungsmaterial, Seite 2

Edelstahl

O-Ring-Material, Seite 2

EPDM, schwarz

Anzugsmoment (Befestigung), Seite 2

M 12x1: (50-60) Ncm, handfest

UL-Datei

E315587

UL

UL 2238; cURus

RoHS-konform

Ja

ECOLAB

Ja

Ölbeständigkeit

Gute Beständigkeit gegen Chemikalien und Öl

Hinweis zur Schutzart/IP-Klassifizierung

** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Derating-Hinweis

Derating beachten


Report An Error

Artikelnummer

Artikelnr. Artikelbeschreibung Kabellänge
10428 WRST 8-WRKT 8-523/1 M 1 m
