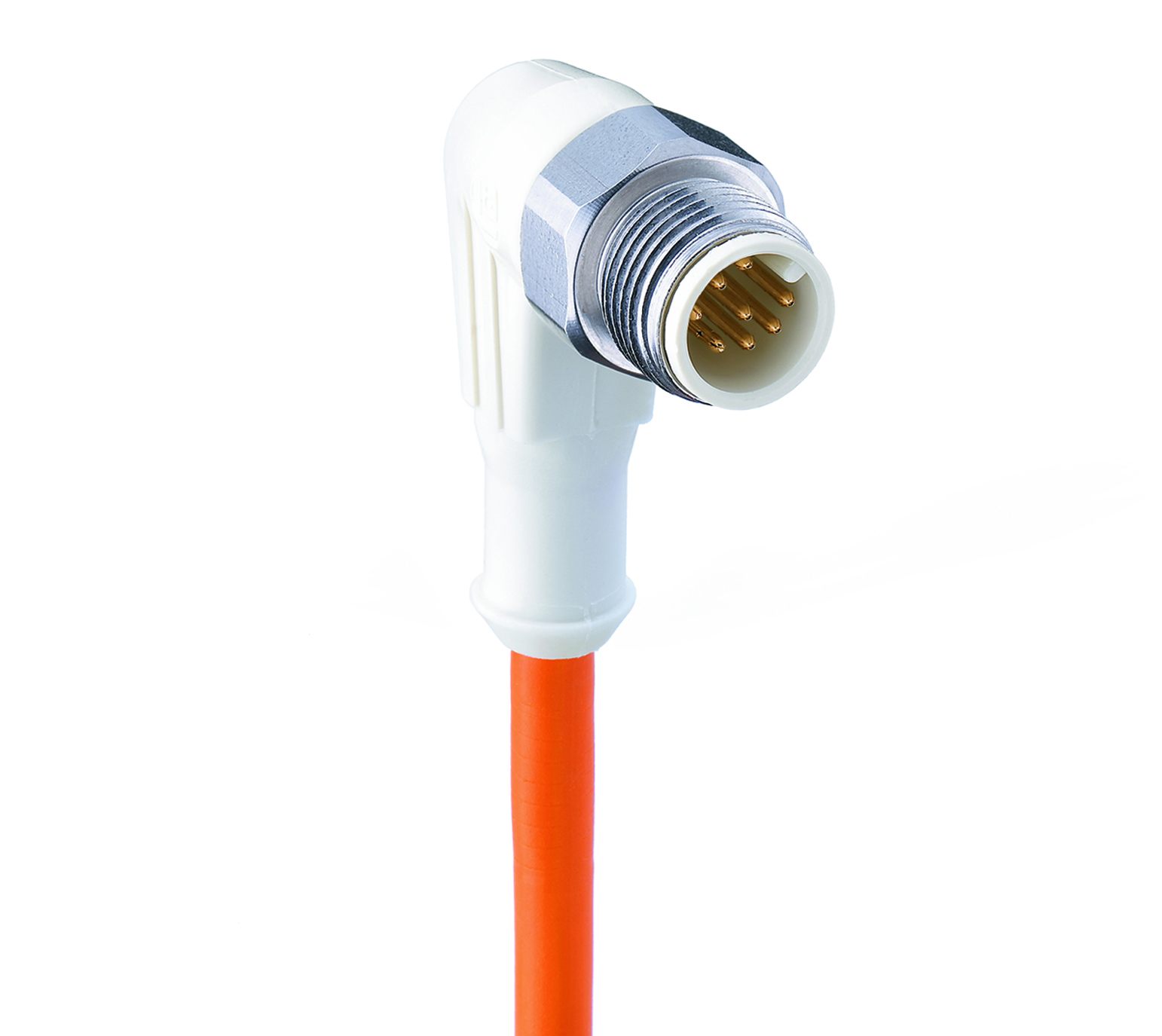

Product Number: WRSWT 8-523
M12 Nahrungsmittel und Getränke (abwaschbar) Einseitig umspritzte Sensor/Aktor-Verbindungsleitung: Stecker, gewinkelt, 8-Pins, A-kodiert, weißes Gehäuse, 30 V Wechselstrom/Gleichstrom, 2 A; TPE orangfarbenes Kabel, 8-Drähte, 0,25 mm²
M12 Nahrungsmittel und Getränke (abwaschbar) Einseitig umspritzte Sensor/Aktor-Verbindungsleitung: Stecker, gewinkelt, 8-Pins, A-kodiert, weißes Gehäuse, 30 V Wechselstrom/Gleichstrom, 2 A; TPE orangfarbenes Kabel, 8-Drähte, 0,25 mm²
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Belden.GenericSpecificationTitle
Vorderansicht
| Pin 1 | Pin 2 | Pin 3 | Pin 4 | Pin 5 | Pin 6 | Pin 7 | Pin 8 |
|---|---|---|---|---|---|---|---|
| Weiß | Braun | Grün | Gelb | Grau | Pink | Blau | Rot |
|
Produktfamilie |
Sensor/Aktor-Steckverbinder |
|---|---|
|
Produkt-Unterfamilie |
Nahrungsmittel und Getränke (abwaschbar) |
|
Steckverbindertyp |
Verbindungsleitung, einseitig umspritzt |
|
Kontakttyp / Art |
Stecker |
|
Steckverbinder-Design |
Gewinkelt |
|
Anzahl der Pins |
8 |
|
Kodierung |
A |
|
Abschirmung |
Ungeschirmt |
|
Befestigungstyp |
Kupplungsschraube |
|
Nennspannung |
30 V |
|
Nennspannung (UL) |
30 V Wechselstrom/Gleichstrom |
|
Bemessungs-Stoßspannung |
0,8 kV |
|
Betriebsspannung |
30 V Wechselstrom/Gleichstrom |
|
Nennstrom* |
2 A |
|
Nennstrom (UL)* |
4 A |
|
Übergangswiderstand |
≤ 10 mOhm |
|
Isolationswiderstand |
˃ 10^9 Ohm |
|
Steckzyklen |
≤ 100 |
|
Temperaturbereich (Betrieb)* |
- 40 °C – +105 °C |
|
Betriebstemperatur (UL) |
max. + 65 °C |
|
Schutzart/IP-Klassifizierung** |
IP65, IP67, IP68 (1 m / 24 h), IP69K |
|
Designstandard |
IEC 61076-2-101 |
|
Verschmutzungsgrad |
3 gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Überspannungskategorie |
III gemäß DIN EN 60664-1 (VDE 0110-1) |
Materialien
|
Kontakt-Basismaterial |
CuZn |
|---|---|
|
Kontaktbeschichtung |
Cu/Au |
|
Kontakt-Trägermaterial |
PP-GF |
|
Kontakt-Trägerfarbe |
Weiß |
|
Entflammbarkeitsklasse (Kontakt-Träger) |
UL 94 HB |
|
Umspritztes Steckergehäuse Material |
PP-GF |
|
Umspritztes Steckergehäuse Farbe |
Weiß |
|
Entflammbarkeitsklasse (umspritztes Gehäuse) |
UL 94 HB |
|
Befestigungsmaterial |
Edelstahl |
Schaltung
|
Anzugsmoment (Befestigung) |
M 12x1: (50-60) Ncm, handfest |
|---|
Kabeldaten
|
Kabelnummer |
523 |
|---|---|
|
Leiterquerschnitt |
0,25 mm² |
|
Anzahl der Drähte |
8 |
|
Minimaler Biegeradius (Festinstallation) |
˃ 5 x D |
|
Minimaler Biegeradius (flexible Installation) |
˃ 10 x D |
|
Zyklen (Biegen) |
˃ 2 M |
|
Leitermaterial |
Cu |
|
Material der Kabelummantelung |
TPE-V-Vergussmasse, flammhemmend |
|
Farbe der Kabelummantelung |
Orange |
|
Kabeldurchmesser D |
ø 6,2 ± 0,20 mm |
|
Kabel-Isolierungsmaterial |
PP |
|
Durchmesser isolierter Draht |
ø 1,25 mm |
|
Temperaturbereich (Festinstallationen) |
- 40 °C – +90 °C |
|
Temperaturbereich (flexible Installtaion) |
- 25 °C – +90 °C |
|
Temperaturbereich (Schleppketten-Installation) |
- 25 °C – +60 °C |
|
UL Kabeltyp |
AWM: 21484 |
|
Entflammbarkeitsklasse (Kabelummantelung) |
UL horizontale Entflammbarkeitsprüfung, flammhemmend |
|
Leitungseigenschaften |
Silikonfrei; FCKW-frei; Kadmium- und Blei-frei; Mikroben- und hydrolysebeständig |
Zulassungen
|
UL-Datei |
E315587 |
|---|---|
|
UL |
UL 2238; cURus |
Sicherheits- und Umwelt-Compliance
|
RoHS-konform |
Ja |
|---|
Widerstände
|
ECOLAB |
Ja |
|---|---|
|
Ölbeständigkeit |
Gute Beständigkeit gegen Chemikalien und Öl |
Anmerkungen
|
Derating-Hinweis |
Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
|
Hinweis |
Nicht unter Last verbinden oder trennen |
Belden.GenericSpecificationTitle
|
Derating-Hinweis |
Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
|
Hinweis |
Nicht unter Last verbinden oder trennen |
Artikelnummer
| Artikelnr. | Artikelbeschreibung | Kabellänge | Nennstrom |
|---|---|---|---|
| 934736019 | WRSWT 8-523/2 M | 2 m | 2 A |
| 934736020 | WRSWT 8-523/5 M | 5 m | 2 A |
| 934736021 | WRSWT 8-523/10 M | 10 m | 2 A |
| 934736022 | WRSWT 8-523/15 M | 15 m | 2 A |
