Produktnummer: MPS-8U-RST 4S-2RKT 4S

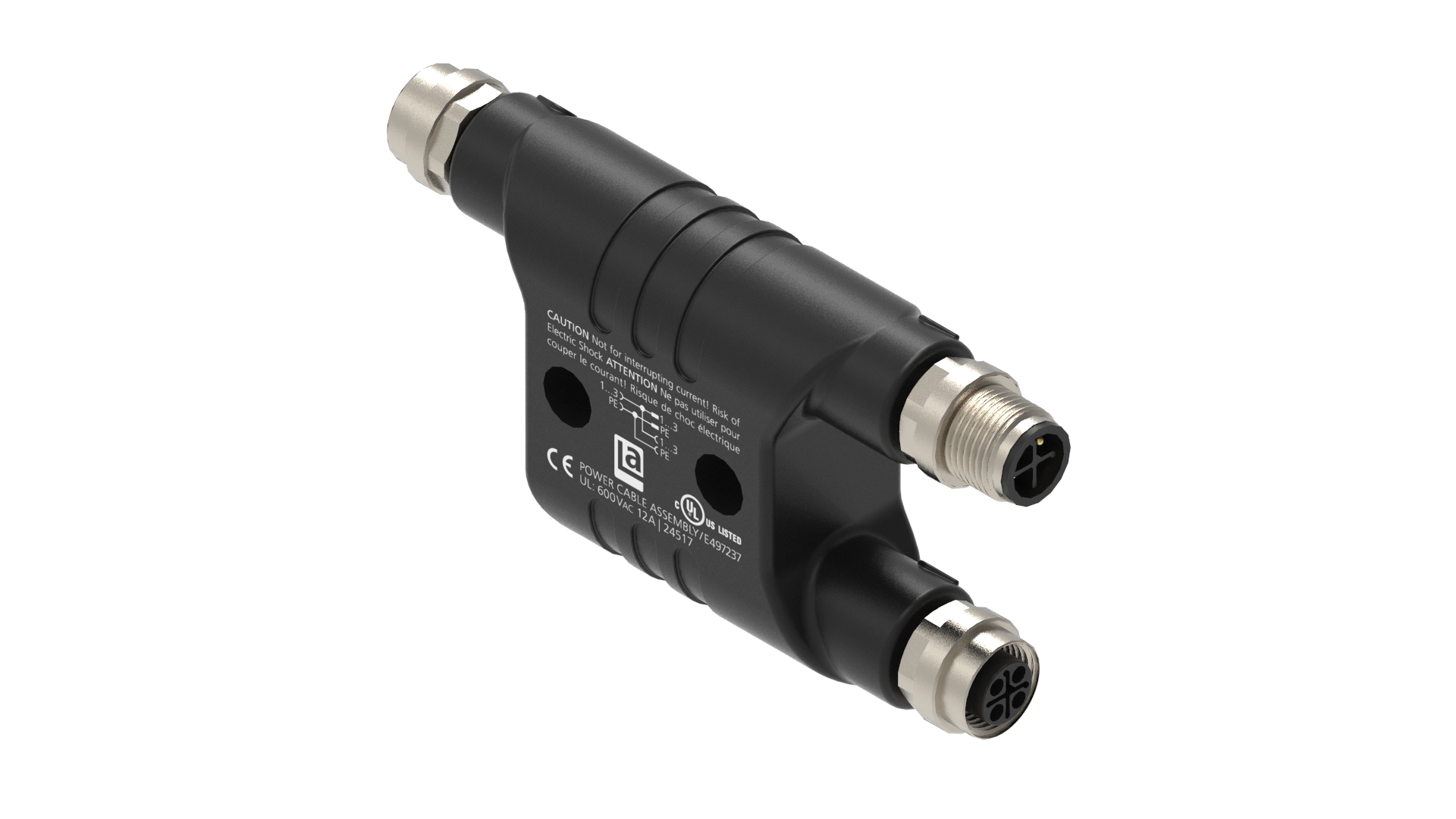

M12 Stromverteiler | H-Splitter | Stecker → 2 x Buchse, 4-polig, S-kodiert, 630 V / 12 A

M12 Stromverteiler | H-Splitter | Eingang: 1 x Stecker, Ausgang: 2 x Buchse, 4-polig S-kodiert, 630 V / 12 A

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
MPS-8U-RST 4S-2RKT 4S
5 von 5

Technische Daten

Expand All

Produktfamilie

Stromanschluss

Steckverbindertyp

Umspritzter Splitter

Art der Abschirmung

ungeschirmt

Nennspannung

630 V

Nennspannung (UL)

600 V

Bemessungs-Stoßspannung

6,0 kV

Betriebsspannung

600 V Wechselstrom/Gleichstrom

Nennstrom

12 A

Seite 1 Produkt-Unterfamilie

M12 Power

Seite 1 Kontakttyp/Geschlecht

Stiftkontakt/Stecker

Steckverbinder-Design

Eingang | M12 Außengewinde | h-Form

Befestigungstyp

Kupplungsschraube

Anzahl der Pins

4 (3+ PE)

Kodierung, Seite 1

S

Isolationswiderstand

˃ 10^8 Ohm

Steckzyklen

≤ 100

Temperaturbereich (Betrieb)*

-30 °C bis +90 °C, Leistungsminderung beachten

Schutzart/IP-Klassifizierung**

IP65, IP67

Seite 1 Designstandard

IEC 61076-2-111

Verschmutzungsgrad Seite 1

3 gemäß IEC 60664-1

Luft- und Kriechstrecke

IEC 60664-1 (2020-05)

Überspannungskategorie

III gemäß IEC 60664-1

Kontakt-Basismaterial

Kupferlegierung (CuZn)

Seite 1 Kontaktbeschichtung

Gold über Kupfer (Cu/Au)

Kontakt-Trägermaterial

Polyamid (PA)

Kontakt-Trägerfarbe

Schwarz

Entflammbarkeitsklasse (Kontakt-Träger)

UL 94 HB

Umspritztes Steckergehäuse Material

Thermoplastisches Polyurethan (TPU)

Umspritztes Steckergehäuse Farbe

Schwarz

Entflammbarkeitsklasse (umspritztes Gehäuse)

UL 94 HB

Befestigungsmaterial

Kupferlegierung (CuZn)

Befestigungsbeschichtung

Nickel (Ni)

O-Ring-Material

Fluorelastomer (FPM/FKM)

Anzugsmoment (Befestigung)

M 12x1: (50-60) Ncm, handfest

Hinweis

1. Nicht unter Last verbinden oder trennen

Seite 2 Produkt-Unterfamilie

M12 Power

Seite 2 Kontakttyp/Geschlecht

Buchsenkontakt/Buchse

Steckverbinder-Design, Seite 2

Ausgang | 2 x M12 Innengewinde

Befestigungstyp, Seite 2

Kupplungsmutter

Anzahl der Pins, Seite 2

4 (3+PE)

Kodierung, Seite 2

S

Steckzyklen, Seite 2

≤ 100

Schutzart/IP-Klassifizierung, Seite 2**

IP65, IP67

Luft- und Kriechstrecke, Seite 2

IEC 60664-1 (2020-05)

Überspannungskategorie, Seite 2

III gemäß IEC 60664-1

Kontakt-Basismaterial, Seite 2

Kupferlegierung (CuZn)

Kontaktbeschichtung, Seite 2

Gold über Kupfer (Cu/Au)

Kontakt-Trägermaterial, Seite 2

Polyamid (PA)

Kontakt-Trägerfarbe, Seite 2

Schwarz

Brennbarkeitsklasse (Kontaktträger), Seite 2

UL 94 HB

Brennbarkeitsklasse (umspritztes Gehäuse), Seite 2

UL 94 HB

Befestigungsmaterial, Seite 2

Kupferlegierung (CuZn)

Befestigungsbeschichtung, Seite 2

Nickel (Ni)

Anzugsmoment (Befestigung), Seite 2

M 12x1: (50-60) Ncm, handfest

Kodierung, Seite 3

S

Kontakt-Basismaterial, Seite 3

Kupferlegierung (CuZn)

Kontakt-Trägerfarbe, Seite 3

Schwarz

Kontakt-Trägermaterial, Seite 3

Polyamid (PA)

Kontaktbeschichtung, Seite 3

Gold über Kupfer (Cu/Au)

Anzahl der Pins, Seite 3

4 (3+PE)

Schutzart/IP-Klassifizierung (IEC 60529), Seite 3

IP65, IP67, IP68

Bemessungsstrom*, Seite 3

12 A

Bemessungsspannung, Seite 3

630 V

Nennspannung (UL), Seite 3

600 VAC

Kontakttyp/Art, Seite 3

Buchsenkontakt/Buchse

Produkt-Unterfamilie, Seite 4

M12 Power

Schutzart/IP-Klassifizierung (IEC 60529), Seite 4

IP65, IP67, IP68

Bemessungsstrom*, Seite 4

12 A

UL-Datei

E497237

UL

UL 2237; cULus

RoHS-konform

Ja

Hinweis zur Schutzart/IP-Klassifizierung

IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation

Derating-Hinweis

* Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation

Derating-Hinweis

* Derating beachten
