Produktnummer: RSRK 50-877

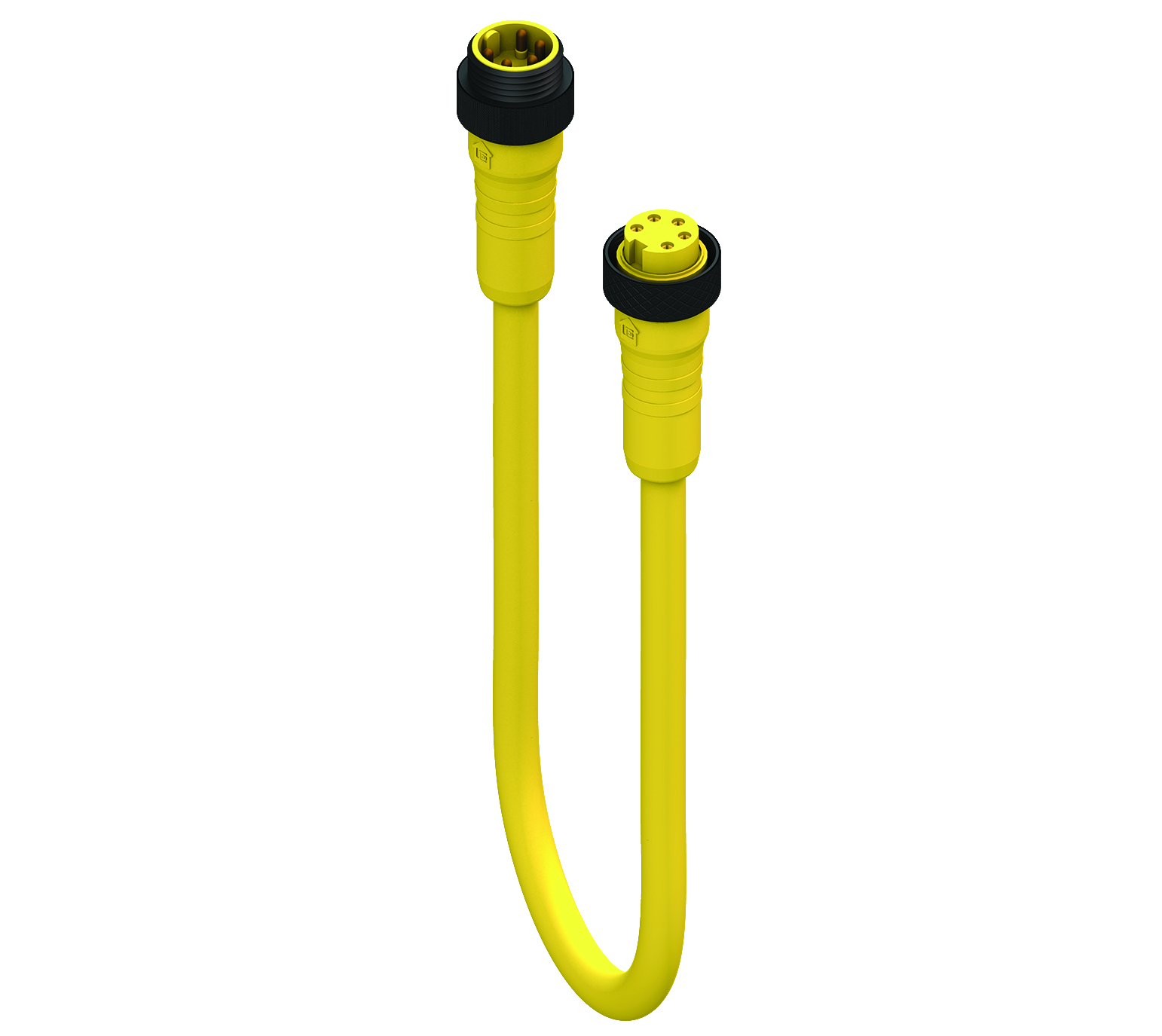

7/8"-Stromkabelsatz mit zwei Enden: Gerader Stecker auf gerade Buchse, 5-polig, gelbes Gehäuse, 600 V (UL), 8 A (UL); gelbes TPE-Kabel, 16 AWG
RSRK 50-877 – 7/8 Zoll doppelseitiges Stromkabel: Stecker gerade auf Buchse gerade, 5-polig, gelbes Gehäuse, 600 V (UL), 8 A (UL); gelbes TPE-Kabel, 16 AWG
-
Verfügbarkeit:
Global
-
Status:
Aktiv
- Technische Daten
- Artikelnummer
- Ressourcen
Technische Daten
Vorderansicht Seite 1
|
Produktfamilie |
Stromanschluss |
|---|---|
|
Steckverbindertyp |
Verbindungsleitung, beidseitig umspritzt |
|
Art der Abschirmung |
ungeschirmt |
|
Nennspannung |
600 V |
|
Nennspannung (UL) |
600 V |
|
Nennstrom |
8 A |
|
Nennstrom (UL)* |
8 A |
Technischen Daten Seite 1
|
Seite 1 Produkt-Unterfamilie |
MINI 7/8" |
|---|---|
|
Seite 1 Kontakttyp/Geschlecht |
Stiftkontakt/Stecker |
|
Steckverbinder-Design |
Geformt | 7/8" Außengewinde | Gerade |
|
Befestigungstyp |
Außengewinde, Kupplungsschraube |
|
Anzahl der Pins |
5 (4+PE) |
|
Kodierung, Seite 1 |
A |
|
Kontaktwiderstand Seite 1 |
≤ 10 mOhm |
|
Isolationswiderstand |
˃ 10^9 Ohm |
|
Temperaturbereich (Betrieb)* |
-40°C bis +90°C |
|
Schutzart/IP-Klassifizierung** |
IP65, IP67, NEMA 6P |
|
Kontakt-Basismaterial |
Kupferlegierung (CuZn) |
|
Seite 1 Kontaktbeschichtung |
Au über Ag |
|
Kontakt-Trägermaterial |
Thermoplastisches Polyurethan (TPU) |
|
Kontakt-Trägerfarbe |
Gelb |
|
Umspritztes Steckergehäuse Material |
Thermoplastisches Polyurethan (TPU) |
|
Umspritztes Steckergehäuse Farbe |
Gelb |
|
Befestigungsmaterial |
Aluminium (Al) |
|
Befestigungsbeschichtung |
Schwarz eloxiert |
Kabeldaten
|
Kabelnummer |
877 |
|---|---|
|
Leiterquerschnitt |
16 AWG |
|
Anzahl der Drähte |
5 |
|
Minimaler Biegeradius (Festinstallation) |
˃ 5 x D |
|
Minimaler Biegeradius (flexible Installation) |
˃ 10 x D |
|
Zyklen (Biegen) |
˃ 5 Mio. |
|
Leiter-Material |
Cu |
|
Material der Kabelummantelung |
Thermoplastische Elastomere (TPE) |
|
Farbe der Kabelummantelung |
Gelb |
|
Kabeldurchmesser D |
Ø 9,40 mm | 0,370" |
|
Kabel-Isolierungsmaterial |
Polyvinylchlorid (PVC) |
|
Durchmesser isolierter Draht |
Ø 2,56 mm | 0,101" |
|
Temperaturbereich (Festinstallationen) |
-30 °C bis +90°C |
|
Temperaturbereich (flexible Installtaion) |
+ 5 °C bis +90 °C |
|
Umgebungstemperatur (Festinstallation, kurzzeitig 100h) |
-30 °C bis +90°C |
|
Temperaturbereich (Schleppketten-Installation) |
+ 5 °C bis +90 °C |
|
UL Kabeltyp |
UL: NEC Typ TC-ER (UL 1277) |
|
Entflammbarkeitsklasse (Kabelummantelung) |
UL 1685, CSA FT4, IEEC 1202 |
|
Leitungseigenschaften |
Beständig gegen Öl und Kühlmittel, Vibrationen, Abrieb, Schweißfunken, ständiges Biegen |
Technischen Daten Seite 2
|
Seite 2 Produkt-Unterfamilie |
MINI 7/8" |
|---|---|
|
Seite 2 Kontakttyp/Geschlecht |
Buchsenkontakt/Buchse |
|
Steckverbinder-Design, Seite 2 |
Geformt | 7/8" Innengewinde | Gerade |
|
Befestigungstyp, Seite 2 |
Innengewinde, Kupplungsmutter |
|
Anzahl der Pins, Seite 2 |
5 (4+PE) |
|
Kodierung, Seite 2 |
A |
|
Übergangswiderstand, Seite 2 |
≤ 10 mOhm |
|
Temperaturbereich (Betrieb), Seite 2* |
-40°C bis +90°C |
|
Betriebstemperatur (UL), Seite 2 |
- 30 °C - + 90 °C |
|
Schutzart/IP-Klassifizierung, Seite 2** |
IP65, IP67, NEMA 6P |
|
Kontakt-Basismaterial, Seite 2 |
Kupferlegierung (CuZn) |
|
Kontaktbeschichtung, Seite 2 |
Au/Ag |
|
Kontakt-Trägermaterial, Seite 2 |
Thermoplastisches Polyurethan (TPU) |
|
Kontakt-Trägerfarbe, Seite 2 |
Gelb |
|
Material des umspritzten Gehäuses, Seite 2 |
Thermoplastisches Polyurethan (TPU) |
|
Farbe des umspritzten Gehäuses, Seite 2 |
Gelb |
|
Befestigungsmaterial, Seite 2 |
Aluminium (Al) |
|
Befestigungsbeschichtung, Seite 2 |
Schwarz eloxiert |
|
Hinweis, Seite 2 |
Nicht unter Last verbinden oder trennen |
Zulassungen
|
UL-Datei |
E104696 |
|---|---|
|
UL |
UL-anerkannt |
Sicherheit & Umweltverträglichkeit
|
RoHS-konform |
Ja |
|---|
Widerstände
|
Halogenfrei |
Nein |
|---|---|
|
Ölbeständigkeit |
Ölbeständigkeit II |
Anmerkungen
|
Hinweis zur Schutzart/IP-Klassifizierung |
IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation |
|---|---|
|
Derating-Hinweis |
Derating beachten |
Information
|
Hinweis zur Schutzart/IP-Klassifizierung |
IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation |
|---|---|
|
Derating-Hinweis |
Derating beachten |
Artikelnummer
| Artikelnr. | Artikelbeschreibung | Kabellänge |
|---|---|---|
| 20123 | RSRK 50-877/3 M | |
| 8241 | RSRK 50-877/2 M | |
| 9200 | RSRK 50-877/10 M | |
| 20635 | RSRK 50-877/0,6 M | |
| 18344 | RSRK 50-877/12 M | |
| 20634 | RSRK 50-877/0,3 M | |
| 9198 | RSRK 50-877/1 M | |
| 9199 | RSRK 50-877/5 M | |
| 1074 | RSRK 50-877/20 M | |
| 500004448 | RSRK 50-877/0.3M | 0.3 m |
| 500003375 | RSRK 50-877/0.5M | 0.5 m |
| 500004449 | RSRK 50-877/0.6M | 0.6 m |
| 500003252 | RSRK 50-877/1M | 1 m |
| 500003200 | RSRK 50-877/2M | 2 m |
| 540003442 | RSRK 50-877/2.5M | 2.5 m |
| 500003196 | RSRK 50-877/3M | 3 m |
| 500003376 | RSRK 50-877/4M | 4 m |
| 500003199 | RSRK 50-877/5M | 5 m |
| 500003377 | RSRK 50-877/6M | 6 m |
| 500003378 | RSRK 50-877/7M | 7 m |
| 500003329 | RSRK 50-877/8M | 8 m |
| 500004220 | RSRK 50-877/9M | 9 m |
| 500003197 | RSRK 50-877/10M | 10 m |
| 500003379 | RSRK 50-877/12M | 12 m |
| 500003328 | RSRK 50-877/13M | 13 m |
| 500003304 | RSRK 50-877/15M | 15 m |
| 500003198 | RSRK 50-877/20M | 20 m |
| 500004063 | RSRK 50-877/22M | 22 m |
| 500003303 | RSRK 50-877/25M | 25 m |
| 500003302 | RSRK 50-877/30M | 30 m |
| 500003444 | RSRK 50-877/35M | 35 m |
| 500003380 | RSRK 50-877/40M | 40 m |
| 500004070 | RSRK 50-877/45M | 45 m |
| 500003381 | RSRK 50-877/50M | 50 m |
| 500004069 | RSRK 50-877/55M | 55 m |
| 500003382 | RSRK 50-877/60M | 60 m |
| 500003383 | RSRK 50-877/70M | 70 m |
| 500003384 | RSRK 50-877/80M | 80 m |
