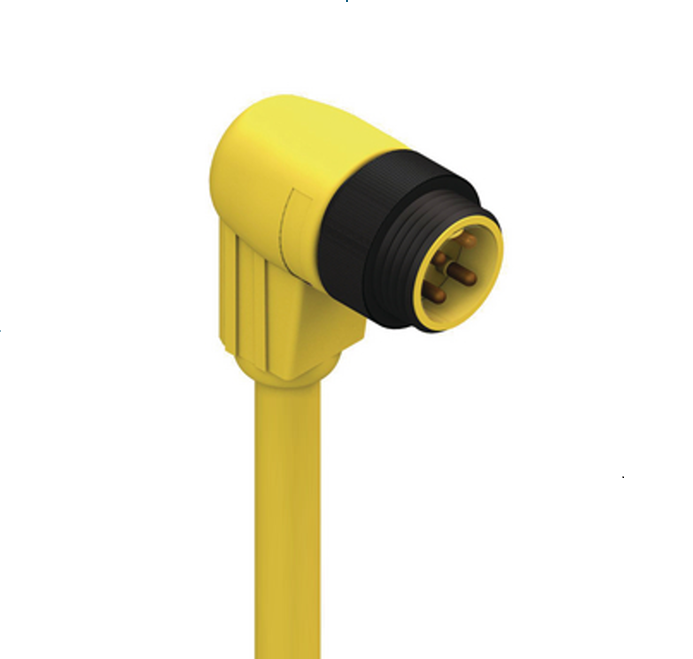

Produktnummer: RSW 40-839

7/8" - Stecker 90° | Anzahl Kontakte: 4 | 600 V | Kabel TPE YE, 16 AWG, US | cURus

7/8" geformter Kabelsatz, Stecker, abgewinkelt | Anzahl Kontakte: 4 | 600 V / 10 A | Kabel TPE Gelb, 4 x 16 AWG, US | cURus 2238

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
RSW 40-839
  • RSW 40-839
1 von 1

Technische Daten

Expand All

Produktfamilie

Stromanschluss

Seite 1 Produkt-Unterfamilie

7/8"

Steckverbindertyp

Verbindungsleitung, einseitig umspritzt

Seite 1 Kontakttyp/Geschlecht

Stecker

Steckverbinder-Design

7/8" | Männlich | 4-polig | 90°

Anzahl der Pins

4

Kodierung, Seite 1

A

Art der Abschirmung

ungeschirmt

Befestigungstyp

Kupplungsmutter mit Außengewinde

Nennspannung

600 V

Nennstrom

10 A

Nennstrom (UL)*

10

Temperaturbereich (Betrieb)*

- 30 °C - + 90 °C

Schutzart/IP-Klassifizierung**

IP65, IP67, NEMA 6P

Seite 1 Kontaktbeschichtung

Au über Ag

Kontakt-Trägerfarbe

Gelb

Umspritztes Steckergehäuse Material

TPU

Umspritztes Steckergehäuse Farbe

Gelb

Befestigungsmaterial

Al

Kabelnummer

839

Leiterquerschnitt

16 AWG (65/34)

Anzahl der Drähte

4

Minimaler Biegeradius (flexible Installation)

˃ 10 x D

Leiter-Material

Verseilt, BC (blankes Kupfer)

Material der Kabelummantelung

TPE

Farbe der Kabelummantelung

Gelb

Kabeldurchmesser D

Ø8.7 mm

Kabel-Isolierungsmaterial

PVC-Nylon

Durchmesser isolierter Draht

Ø2.5 mm

Temperaturbereich (Festinstallationen)

-30 °C bis +90°C

UL Kabeltyp

TC-ER (90°C Trocken / 75°C Nass) 600 V

Entflammbarkeitsklasse (Kabelummantelung)

FT4 / IEC 1202

Leitungseigenschaften

Beständig gegen Öl und Kühlmittel, Vibrationen, Abrieb, Schweißfunken, ständiges Biegen

UL-Datei

E104696

UL

UL-anerkannt

RoHS-konform

Ja

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
