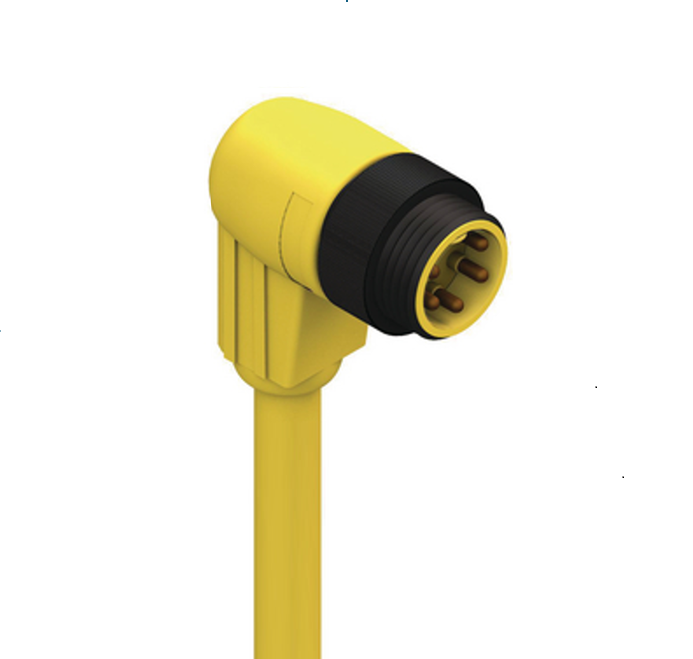

Produktnummer: RSW 50-877

7/8 - Stecker 90° | #Kontakte: 5 | 600 V | Kabel TPE YE, 16 AWG, US | cURus"

7/8"-Anschlusskabel, abgewinkelt, Stecker | Anzahl Kontakte: 5 | 600 V / 8 A | Kabel: TPE, gelb, 5x16 AWG, US | cURus 2238"

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
RSW 50-877
5 von 5

Technische Daten

Expand All

Produktfamilie

Stromanschluss

Seite 1 Produkt-Unterfamilie

MINI 7/8"

Steckverbindertyp

Verbindungsleitung, einseitig umspritzt

Seite 1 Kontakttyp/Geschlecht

Stiftkontakt/Stecker

Steckverbinder-Design

Geformt | 7/8" Außengewinde | Abgewinkelt

Anzahl der Pins

5

Kodierung, Seite 1

A

Art der Abschirmung

ungeschirmt

Befestigungstyp

Außengewinde, Kupplungsschraube

Nennspannung

600 V

Nennstrom

8 A

Kontaktwiderstand Seite 1

≤ 10 mOhm

Steckzyklen

≤ 100

Temperaturbereich (Betrieb)*

- 40 °C Zu + 90°C

Schutzart/IP-Klassifizierung**

IP65, IP67, NEMA 6P

Verschmutzungsgrad Seite 1

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

Kupferlegierung (CuZn)

Seite 1 Kontaktbeschichtung

Kupfer-Silber-Gold-Legierung (Cu/Ag/Au)

Kontakt-Trägermaterial

Thermoplastisches Polyurethan (TPU)

Kontakt-Trägerfarbe

Gelb

Umspritztes Steckergehäuse Material

Thermoplastisches Polyurethan (TPU)

Umspritztes Steckergehäuse Farbe

Gelb

Befestigungsmaterial

Aluminium (Al)

Befestigungsbeschichtung

Schwarz eloxiert

Anzugsmoment (Befestigung)

MINI: 70 Ncm, handfest

Kabelnummer

877

Leiterquerschnitt

16 AWG (65/34)

Anzahl der Drähte

5

Minimaler Biegeradius (flexible Installation)

˃ 10 x D

Leiter-Material

Cu

Material der Kabelummantelung

TPE

Farbe der Kabelummantelung

Gelb

Kabeldurchmesser D

Ø9.4 mm

Kabel-Isolierungsmaterial

PVC-Nylon

Durchmesser isolierter Draht

Ø2.5 mm

Gesamtabschirmung (Kabel)

ungeschirmt

Temperaturbereich (Festinstallationen)

-30 °C bis +90°C

UL Kabeltyp

TC-ER (90°C Trocken / 75°C Nass) 600 V

Entflammbarkeitsklasse (Kabelummantelung)

FT4 / IEC 1202

Leitungseigenschaften

Weitere Informationen finden Sie auf der Registerkarte Downloads

UL-Datei

E104696

UL

UL 2238; cURus

RoHS-konform

Ja

Derating-Hinweis

* Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation

Derating-Hinweis

* Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation


Report An Error

Artikelnummer

Artikelnr. Artikelbeschreibung Kabellänge
500004508 RSW 50-877/2M 2 m
500004509 RSW 50-877/3M 3 m
500004510 RSW 50-877/4M 4 m
