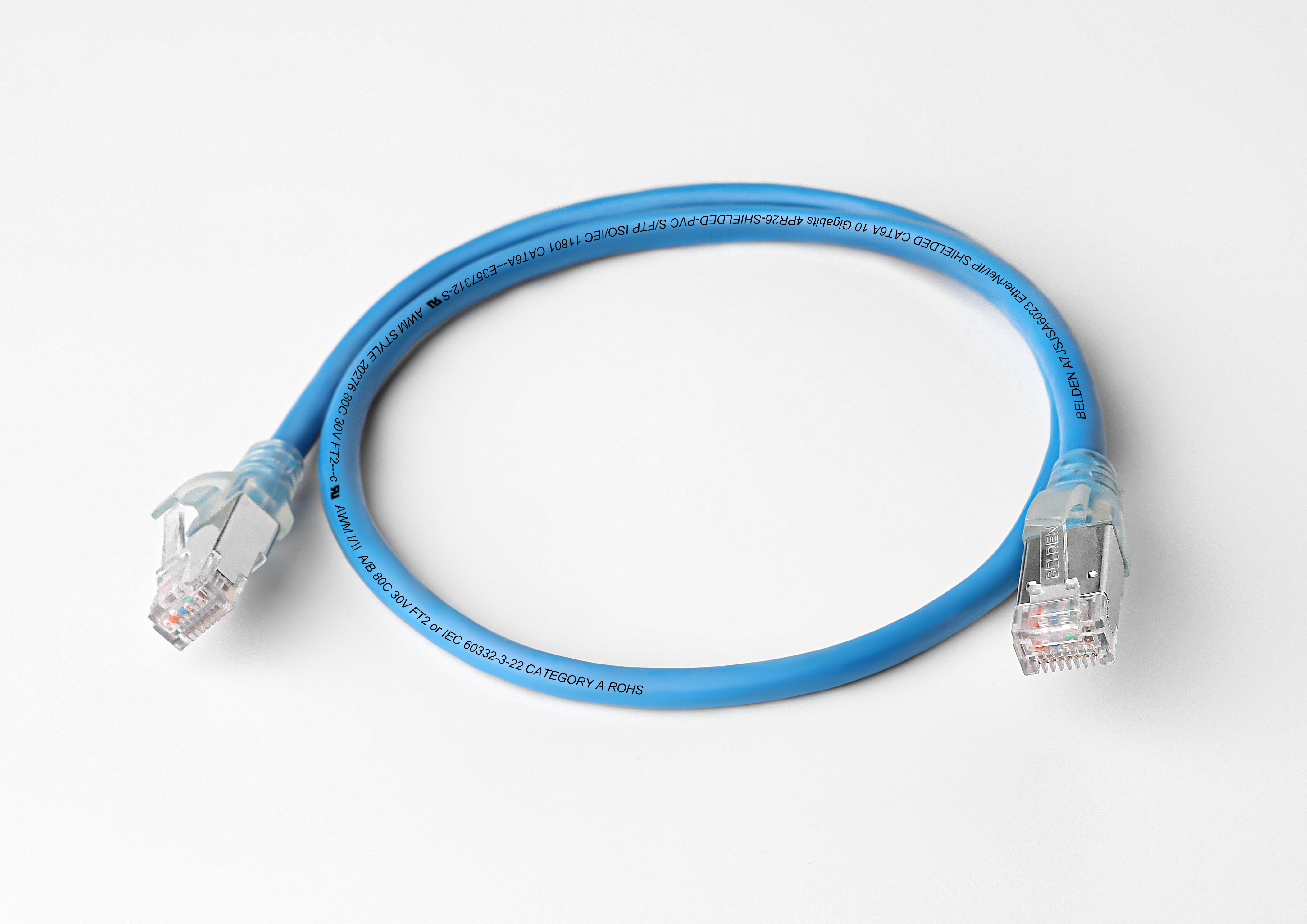

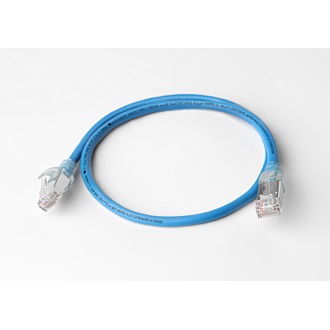

Ethernet/IP CAT6A 10 Gbps 10 Gigabit Ethernet beidseitig umspritzte Verbindungsleitung, gerader, transparenter RJ45 Stecker zu geradem, transparentem RJ45 Stecker, geschirmt, PVC-Kabel, 8 Drähte.
|
Produktfamilie |
EtherNet / IP beidseitig umspritzte Verbindungsleitung |
|---|---|
|
Steckverbindertyp |
RJ45 Stecker |
|
Abschirmung |
Geschirmt |
|
Nennspannung |
30 V |
|
Datenübertragung |
10GBase-T, Cat6A |
|
Datenübertragungsrate |
10 Gbit/s |
| Mögliche Anwendungen | Unterstützt aktuelle und künftige Anwendungen der Kategorie 6a und 6, wie z. B.: 10GBase-T (10 Gigabit Ethernet), 1000Base-T (Gigabit Ethernet), 100 Base-T, 10 Base-T, PoE ++ IEEE 802.3 bt Typ 3 und Typ 4 ist geeignet für max. 10 m Patchkabel-Anwendungen |
|
Steckverbinder-Design |
Gerade |
|---|---|
|
Anzahl der Pins |
8 |
|
Kodierung |
RJ45 |
|
Temperaturbereich (Betrieb)* |
- 25 °C bis + 70 °C |
|
Schutzart/IP-Klassifizierung** |
IP20 |
|
Gehäusematerial |
PC – Polycarbonat, UL94-V0 zertifiziert |
|
Befestigungsbeschichtung |
Goldbeschichtung im Kontaktbereich |
|
Abschirmungsmaterial |
Kupferlegierung |
|
Kabeltyp |
4P 26 AWG Cat6A S/FTP PVC-Patchkabel |
|---|---|
|
Anzahl der Drähte |
8 Adern |
|
Kabelwiderstände |
14,5 Ohm/100 m |
|
ISO/IEC-Compliance |
ISO/IEC 11801 |
|
Compliance gemäß UL AWM |
AWM 20276 |
|
Leitermaterial |
Verseiltes, blankes Kupfer |
|
Material der Kabelummantelung |
PVC |
|
Kabeldurchmesser D |
6,2 mm |
|
Kabel-Isolierungsmaterial |
Polyolefin |
|
Durchmesser isolierter Draht |
1,08 mm |
|
Folienabschirmung |
Abschirmung: Jedes Paar mit Einzelfolie + Gesamtabschirmung aus Geflecht |
|
Temperaturbereich (Festinstallationen) |
-20 °C bis +80 °C |
|
Entflammbarkeitsklasse (Kabelummantelung) |
FT2, IEC 60332‐1, IEC 60332-3A |
|
Farben der Kabelseele |
1: Blau und Weiß, 2: Orange und Weiß, 3: Grün und Weiß, 4: Braun und Weiß |
|
Steckverbinder-Design, Seite 2 |
Gerade |
|---|---|
|
Anzahl der Pins, Seite 2 |
8 |
|
Kodierung, Seite 2 |
RJ45 |
|
Temperaturbereich (Betrieb), Seite 2* |
- 25 °C bis + 70 °C |
|
Schutzart/IP-Klassifizierung, Seite 2** |
IP20 |
|
Gehäusematerial, Seite 2 |
PC – Polycarbonat, UL94-V0 zertifiziert |
|
Befestigungsbeschichtung, Seite 2 |
Goldbeschichtung im Kontaktbereich |
|
Abschirmungsmaterial, Seite 2 |
Kupferlegierung |
|
RoHS-konform |
Ja |
|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
|---|
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.37 Revisionsdatum: 13.07.2023 |
|---|
| Artikelnr. | Kabellänge | Farbe |
|---|---|---|
| A7JSJSA6023060030 | 0,3 m | Blau |
| A7JSJSA6023060050 | 0,5 m | Blau |
| A7JSJSA6023000100 | 1 m | Schwarz |
| A7JSJSA6023010100 | 1 m | Braun |
| A7JSJSA6023020100 | 1 m | Rot |
| A7JSJSA6023030100 | 1 m | Orange |
| A7JSJSA6023040100 | 1 m | Gelb |
| A7JSJSA6023050100 | 1 m | Grün |
| A7JSJSA6023060100 | 1 m | Blau |
| A7JSJSA6023070100 | 1 m | Lila |
| A7JSJSA6023080100 | 1 m | Grau |
| A7JSJSA6023090100 | 1 m | Weiß |
| A7JSJSA6023060150 | 1,5 m | Blau |
| A7JSJSA6023000200 | 2 m | Schwarz |
| A7JSJSA6023010200 | 2 m | Braun |
| A7JSJSA6023020200 | 2 m | Rot |
| A7JSJSA6023030200 | 2 m | Orange |
| A7JSJSA6023040200 | 2 m | Gelb |
| A7JSJSA6023050200 | 2 m | Grün |
| A7JSJSA6023060200 | 2 m | Blau |
| A7JSJSA6023070200 | 2 m | Lila |
| A7JSJSA6023080200 | 2 m | Grau |
| A7JSJSA6023090200 | 2 m | Weiß |
| A7JSJSA6023000300 | 3 m | Schwarz |
| A7JSJSA6023010300 | 3 m | Braun |
| A7JSJSA6023020300 | 3 m | Rot |
| A7JSJSA6023030300 | 3 m | Orange |
| A7JSJSA6023040300 | 3 m | Gelb |
| A7JSJSA6023050300 | 3 m | Grün |
| A7JSJSA6023060300 | 3 m | Blau |
| A7JSJSA6023070300 | 3 m | Lila |
| A7JSJSA6023080300 | 3 m | Grau |
| A7JSJSA6023090300 | 3 m | Weiß |
| A7JSJSA6023060500 | 5 m | Blau |
| A7JSJSA6023060750 | 7,5 m | Blau |
| A7JSJSA6023061000 | 10 m | Blau |
| A7JSJSA6023061500 | 15 m | Blau |
| A7JSJSA6023062000 | 20 m | Blau |
| A7JSJSA6023062500 | 25 m | Blau |
| A7JSJSA6023063000 | 30 m | Blau |
