Produktnummer: RST 4-RKT 4-773

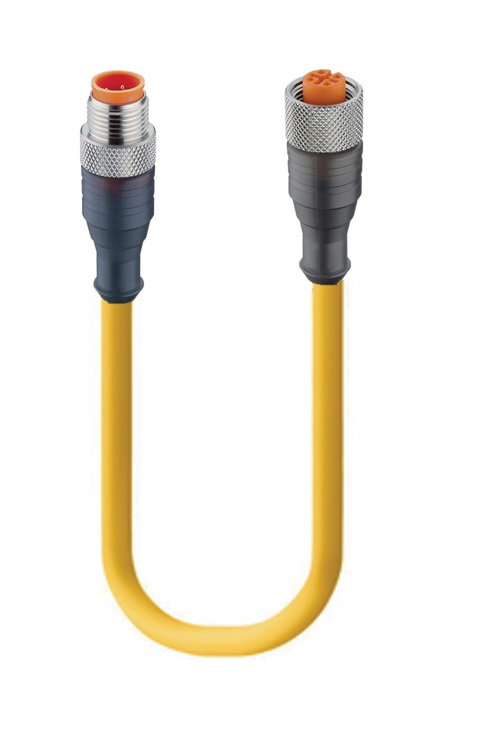

Sensor-/Aktor-Steckverbinder: Kabelsatz, doppelseitig, M12-Standard, gerader Stecker, 4-polig auf M12-Standard, gerade Buchse, 4-polig; mit gelbem TPE-C 22 AWG-Kabel

Sensor-/Aktor-Steckverbinder: Kabelsatz, doppelseitig, M12-Standard, gerader Stecker, 4-polig auf M12-Standard, gerade Buchse, 4-polig, 250 V | 4 A; mit gelbem TPE-C 22 AWG-Kabel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
RST 4-RKT 4-773
  • RST 4-RKT 4-773
1 von 1

Technische Daten

Expand All

Produktfamilie

Sensor/Aktor-Steckverbinder

Steckverbindertyp

Verbindungsleitung, beidseitig umspritzt

Art der Abschirmung

ungeschirmt

Nennspannung

250 V

Bemessungs-Stoßspannung

2,5 kV

Betriebsspannung

230 V Wechselstrom/Gleichstrom

Nennstrom

4 A

Seite 1 Produkt-Unterfamilie

M12 Standard

Seite 1 Kontakttyp/Geschlecht

Stecker

Steckverbinder-Design

Gerade

Befestigungstyp

Kupplungsschraube

Anzahl der Pins

4

Kodierung, Seite 1

A

Übergangswiderstand

≤ 10 mOhm

Isolationswiderstand

˃ 10^9 Ohm

Steckzyklen

≤ 100

Temperaturbereich (Betrieb)*

- 40 °C - + 90 °C

Schutzart/IP-Klassifizierung**

IP65, IP67

Designstandard

IEC 61076-2-101

Verschmutzungsgrad

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Überspannungskategorie

II gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

CuSn

Seite 1 Kontaktbeschichtung

Cu/Au

Kontakt-Trägermaterial

TPU

Kontakt-Trägerfarbe

Schwarz oder Orange

Entflammbarkeitsklasse (Kontakt-Träger)

UL 94 HB

Umspritztes Steckergehäuse Material

TPU

Umspritztes Steckergehäuse Farbe

Grau-transparent

Entflammbarkeitsklasse (umspritztes Gehäuse)

UL 94 HB

Befestigungsmaterial

CuZn, vernickelt, Außengewinde

Anzugsmoment (Befestigung)

M 12x1: (50-60) Ncm, handfest

Kabelnummer

773

Leiterquerschnitt

22 AWG

Anzahl der Drähte

4

Minimaler Biegeradius (Festinstallation)

˃ 8 x D

Minimaler Biegeradius (flexible Installation)

˃ 10 x D

Zyklen (Biegen)

˃ 5 M

Leiter-Material

Cu [blankes Kupfer]

Material der Kabelummantelung

TPE-C

Farbe der Kabelummantelung

Gelb

Kabeldurchmesser D

Ø4.98 mm

Kabel-Isolierungsmaterial

PVC-SR

Durchmesser isolierter Draht

Ø1.19 mm

Temperaturbereich (Festinstallationen)

-40 bis 105°C

Temperaturbereich (flexible Installtaion)

-15 bis 90°C

Temperaturbereich (Schleppketten-Installation)

-15 bis 90°C

UL Kabeltyp

(UL) PLTC 105C SUN RES ODER (CSA) C(UR) AWM I/II A/B 105C, 300V

Entflammbarkeitsklasse (Kabelummantelung)

FT1

Leitungseigenschaften

Mechanische Eigenschaften: Hervorragende Flexibilität für C-Schienen/Schleppketten, hohe Schlagfestigkeit, Reißfestigkeit & Abrieb | Widerstandseigenschaften: Chemikalien wie Säuren, Entfettungsmittel, Alkohol und Laugen, Erdölflüssigkeiten wie Öl, Gas und Fett, Schweißfunken, Sonnenlicht und Ozon

Seite 2 Produkt-Unterfamilie

M12 Standard

Seite 2 Kontakttyp/Geschlecht

Buchse

Steckverbinder-Design, Seite 2

Gerade

Befestigungstyp, Seite 2

Kupplungsgewinde

Anzahl der Pins, Seite 2

4

Kodierung, Seite 2

A

Übergangswiderstand, Seite 2

≤ 10 mOhm

Isolationswiderstand, Seite 2

˃ 10^9 Ohm

Steckzyklen, Seite 2

≤ 100

Temperaturbereich (Betrieb), Seite 2*

- 40 °C - + 90 °C

Schutzart/IP-Klassifizierung, Seite 2**

IP65, IP67

Designstandard, Seite 2

IEC 61076-2-101

Verschmutzungsgrad, Seite 2

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Überspannungskategorie, Seite 2

II gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial, Seite 2

CuSn

Kontaktbeschichtung, Seite 2

Cu/Au

Kontakt-Trägermaterial, Seite 2

TPU

Kontakt-Trägerfarbe, Seite 2

Schwarz oder Orange

Brennbarkeitsklasse (Kontaktträger), Seite 2

UL 94 HB

Material des umspritzten Gehäuses, Seite 2

TPU

Farbe des umspritzten Gehäuses, Seite 2

Grau-transparent

Brennbarkeitsklasse (umspritztes Gehäuse), Seite 2

UL 94 HB

Befestigungsmaterial, Seite 2

CuZn, vernickelt, Innengewinde

O-Ring-Material, Seite 2

FKM, Grün oder Schwarz

Anzugsmoment (Befestigung), Seite 2

M 12x1: (50-60) Ncm, handfest

Hinweis, Seite 2

Nicht unter Last verbinden oder trennen

UL-Datei

E315587

UL

Ja

VDE

Ja

RoHS-konform

Ja

Hinweis zur Schutzart/IP-Klassifizierung

Schutzart und IP-Klassifizierung gemäß Prüfnorm IEC 60529 unter Verwendung eines Steckverbinders von Lumberg Automation

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

Schutzart und IP-Klassifizierung gemäß Prüfnorm IEC 60529 unter Verwendung eines Steckverbinders von Lumberg Automation

Derating-Hinweis

Derating beachten


Report An Error

Artikelnummer

Artikelnr. Artikelbeschreibung Kabellänge
600007269 RST 4-RKT 4-773/1M 1 m
600007270 RST 4-RKT 4-773/2M 2 m
600007271 RST 4-RKT 4-773/3M 3 m
600007272 RST 4-RKT 4-773/4M 4 m
600007273 RST 4-RKT 4-773/5M 5 m
600007274 RST 4-RKT 4-773/10M 10 m
