Technische Daten

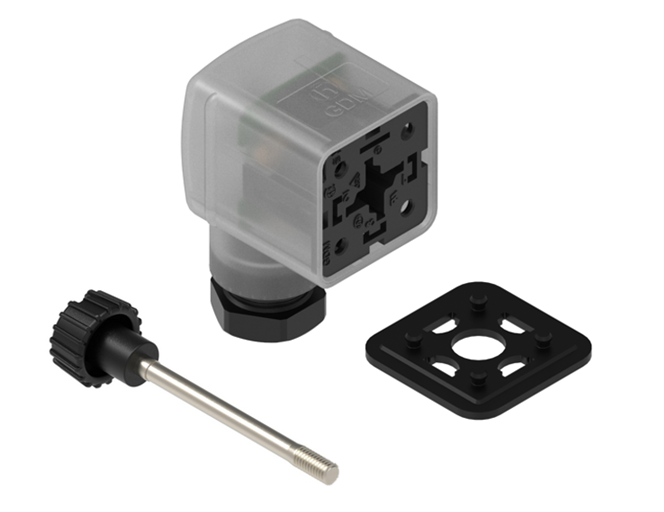

Artikelbeschreibung	GDM21FB-D2C-3KD

Verfügbarkeit	Aktiv
Produktfamilie	Ventilsteckverbinder
Seite 1 Produkt-Unterfamilie	GDM Standard
Steckverbindertyp	frei konfektionierbar
Steckverbinder Untertyp	Bauform A
Seite 1 Kontakttyp/Geschlecht	Buchsenkontakte/Buchse
Steckverbinder-Design	Abgewinkelt (90°) Körper
Anzahl der Pins	2+PE (PE über Kabelausgang)
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	Zentralschraube, M 3 x 35
Nennspannung	24 V
Bemessungs-Stoßspannung	4,0 kV (PCBA 2,0 kV)
Betriebsspannung	12–24 V Gleichstrom
Nennstrom	10 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 50
Verbindungstyp	Schraubklemme
Kabelverschraubung	PG 11
Gewindegröße	PG 11
Querschnitt	0,25 - 1,5 mm²
Geeignete Kabel	Ø 4,5 - 11 mm
Temperaturbereich (Betrieb)*	- 40 °C bis + 80 °C [Stecker] - 30 °C bis + 80 °C [bei Verbindung mit NBR-Dichtung] - 15 °C bis + 80 °C [bei Verbindung mit FKM-Dichtung] - 40 °C bis + 80 °C [bei Verbindung mit EPDM- oder MPQ-Dichtung]
Schutzart/IP-Klassifizierung**	IP65
Designstandard	DIN EN 175301-803-A, ISO 4400
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial	Messing (CuZn)
Seite 1 Kontaktbeschichtung	Kupfer-Zinn-Legierung (Cu/Sn)
Kontakt-Trägermaterial	glasfaserverstärktes Polyamid (PA GF)
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 HB
Gehäusematerial	glasfaserverstärktes Polyamid (PA GF)
Gehäusefarbe	Transparent
Brennbarkeitsklasse (Gehäuse)	UL 94 HB
Material der Kabelverschraubung	glasfaserverstärktes Polyamid (PA GF)
Dichtung der Kabelverschraubung	Nitril-Butadien-Kautschuk (NBR)
Farbe der Kabelverschraubung	Schwarz
Brennbarkeitsklasse (Kabelverschraubung)	UL 94 HB
Befestigungsmaterial	Verbindungselement aus Stahl (4.8, Fe/Zn B)
Dichtungsmaterial	Unverlierbar: GDMF Nitril-Butadien-Kautschuk (NBR), enthalten

Schutzschaltung	Freilaufdiode (FRD)
Funktionsanzeige	Rote LED
Schutzschaltung	Freilaufdiode (FRD)
Klemmspannung	˂ 1,2 V
Anzugsmoment (Kontaktschraube)	(40-50) Ncm für Leitergröße 0,5 - 1,5 mm²; (30-40) Ncm für Leitergröße 0.38-0.34 mm²; (25-30) Ncm für Leitergröße 0,25 mm²
Anzugsdrehmoment (Kabelverschraubung)	(250-375) Ncm
Anzugsmoment (Befestigung)	(50-60) Ncm

VDE	VDE-Reg.-Nr.: E349
SEV	Ja

REACH	Ja
RoHS-konform	Konform

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation
Hinweis	Nicht unter Last verbinden oder trennen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation
Hinweis	Nicht unter Last verbinden oder trennen
