Artikelnummer: GDS 307 black

GM Industriestandard frei konfektionierbarer Steckerverbinder: Bauform C, 4 Pins (3+1PE; PE am Kabelabgang), UL 1977, schwarzes Gehäuse, Schraubtyp, PG7; ohne Beschaltung, 230 V Wechselstrom/Gleichstrom, 6 A

GM Industriestandard frei konfektionierbarer Steckerverbinder: Bauform C, 4 Pins (3+1PE; PE am Kabelabgang), UL 1977, schwarzes Gehäuse, Schraubtyp, PG7; ohne Beschaltung, 230 V Wechselstrom/Gleichstrom, 6 A

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

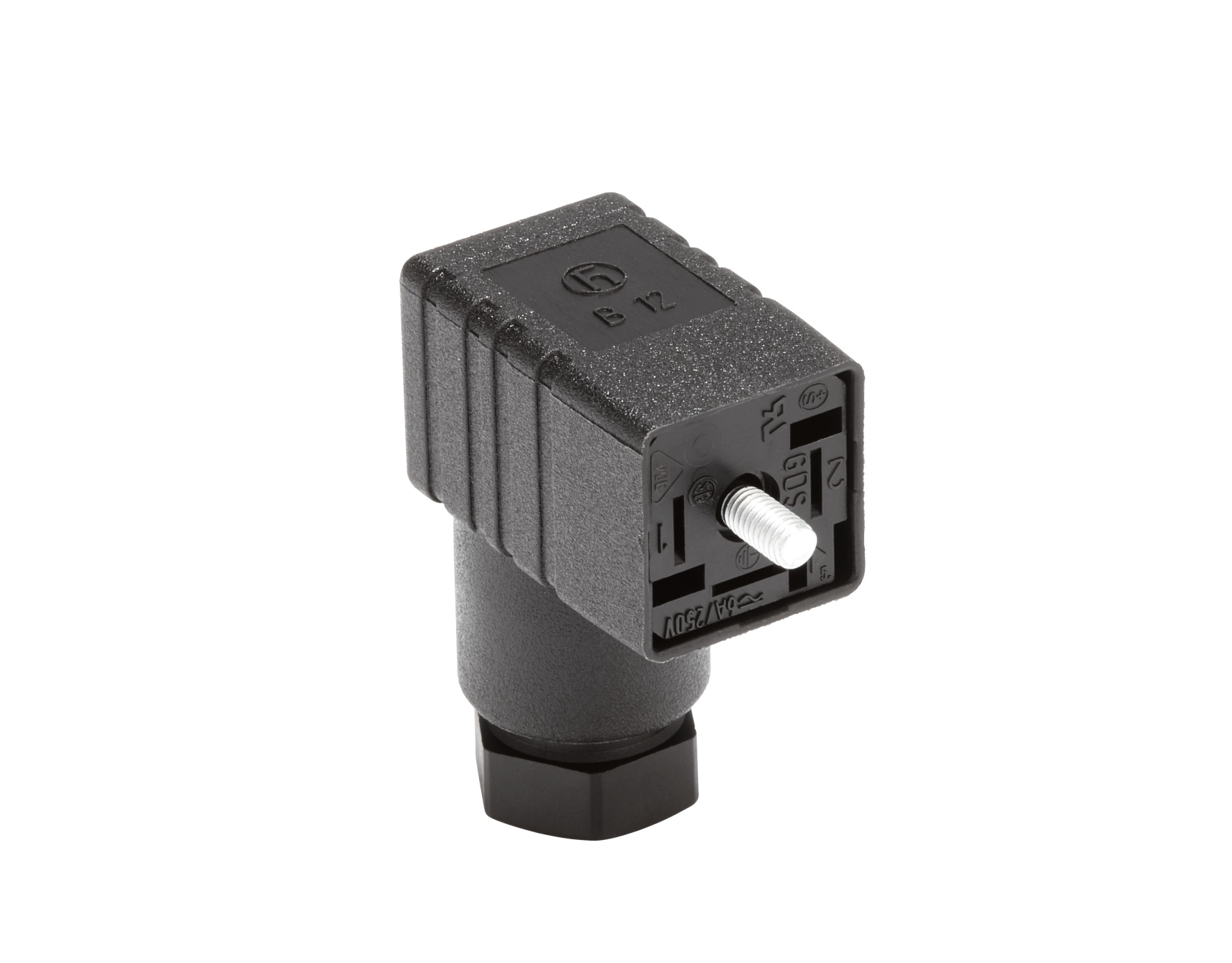

GDS 307 Schwarz
  • GDS 307 Schwarz
1 von 1

Technische Daten

Einen Fehler melden

Produktfamilie

Ventilsteckverbinder

Produkt-Unterfamilie

GDS Industriestandard

Steckverbindertyp

Frei konfektionierbar

Kontakttyp / Art

Buchse

Steckverbinder-Design

Gewinkelt

Anzahl der Pins

3+PE (PE an Kabelbuchse)

Kodierung

C

Abschirmung

Ungeschirmt

Befestigungstyp

Zentralschraube

Nennspannung

250 V Wechselstrom/Gleichstrom

Nennspannung (UL)

250 V

Nennspannung (CSA)

300 V

Bemessungs-Stoßspannung

4,0 kV

Betriebsspannung

230 V Wechselstrom/Gleichstrom

Nennstrom*

6 A

Nennstrom (UL)*

6 A

Nennstrom (CSA)*

6 A

Übergangswiderstand

≤ 10 mOhm

Isolationswiderstand

˃ 10^9 Ohm

Steckzyklen

≤ 50

Verbindungstyp

Schraube

Kabelverschraubung

PG7

Leiterquerschnitt

0,25–0,75 mm²

Geeignete Kabel

Ø 4,5 bis 6 mm

Temperaturbereich (Betrieb)*

-40 °C bis +125 °C

Betriebstemperatur (UL)

max. + 65 °C

Betriebstemperatur (CSA)

max. + 65 °C

Schutzart/IP-Klassifizierung**

IP65

Verschmutzungsgrad

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Luft- und Kriechstrecke

DIN EN 60664-1 (2008/01); VDE 0110-1

Überspannungskategorie

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

CuZn

Kontaktbeschichtung

Cu/Sn

Kontakt-Trägermaterial

PA GF

Kontakt-Trägerfarbe

Schwarz

Entflammbarkeitsklasse (Kontakt-Träger)

UL 94 V-2

Gehäusematerial

PA GF

Gehäusefarbe

Schwarz

Brennbarkeitsklasse (Gehäuse)

UL 94 HB

Material der Kabelverschraubung

PA GF

Dichtung der Kabelverschraubung

NBR

Farbe der Kabelverschraubung

Schwarz

Brennbarkeitsklasse (Kabelverschraubung)

UL 94 HB

Befestigungsmaterial

Stahl, Kombi-Kreuzschlitz

Schutzschaltung

Keine Schaltung

Anzugsmoment (Kontaktschraube)

M3: (25–30) Ncm

Anzugsdrehmoment (Kabelverschraubung)

(150-200) Ncm

Anzugsmoment (Befestigung)

(40-50) Ncm

UL-Datei

E95522

UL

UL 1977; UR

VDE

Ja

CSA

Ja

SEV

Ja

RoHS-konform

Ja

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt

Hinweis

Nicht unter Last verbinden oder trennen

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt

Hinweis

Nicht unter Last verbinden oder trennen

Artikelnummer

Artikelnr. Artikelbeschreibung
933024100 GDS 307 Schwarz
