Artikelnummer: GM 209 NJ black

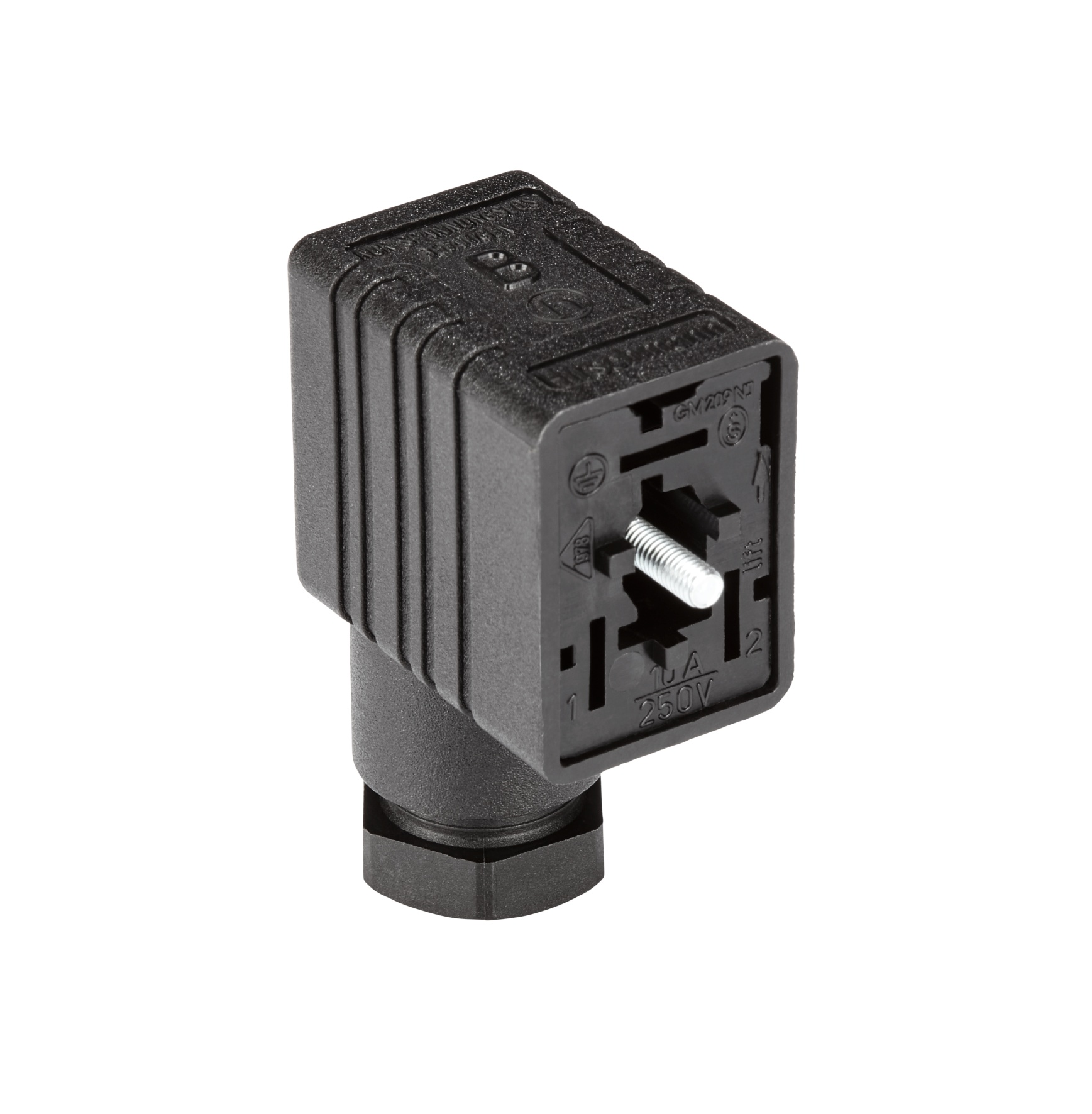

GML Industriestandard frei konfektionierbarer Steckerverbinder: Bauform B, 3-Pins (2+1PE), UL 1977, schwarzes Gehäuse, Schraubtyp, PG9; ohne Beschaltung, 230 V Wechselstrom/Gleichstrom, 16 A

GML Industriestandard frei konfektionierbarer Steckerverbinder: Bauform B, 3-Pins (2+1PE), UL 1977, schwarzes Gehäuse, Schraubtyp, PG9; ohne Beschaltung, 230 V Wechselstrom/Gleichstrom, 16 A

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
GM 209 NJ black
  • GM 209 NJ black
1 von 1

Technische Daten

Einen Fehler melden

Produktfamilie

Ventilsteckverbinder

Produkt-Unterfamilie

GM Industriestandard

Steckverbindertyp

Frei konfektionierbar

Kontakttyp / Art

Buchse

Steckverbinder-Design

Gewinkelt

Anzahl der Pins

2+PE

Kodierung

B

Abschirmung

Ungeschirmt

Befestigungstyp

Zentralschraube

Nennspannung

250 V Wechselstrom/Gleichstrom

Nennspannung (UL)

300 V

Nennspannung (CSA)

250 V

Bemessungs-Stoßspannung

4,0 kV

Betriebsspannung

230 V Wechselstrom/Gleichstrom

Nennstrom*

16 A

Nennstrom (UL)*

12 A

Nennstrom (CSA)*

10 A

Übergangswiderstand

≤ 10 mOhm

Isolationswiderstand

˃ 10^9 Ohm

Steckzyklen

≤ 50

Verbindungstyp

Schraube

Kabelverschraubung

PG9

Leiterquerschnitt

0,25–1,5 mm²

Geeignete Kabel

Ø 4,5 bis 7 mm

Temperaturbereich (Betrieb)*

-40 °C bis +125 °C

Betriebstemperatur (UL)

max. + 90 °C

Schutzart/IP-Klassifizierung**

IP65

Verschmutzungsgrad

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Luft- und Kriechstrecke

DIN EN 60664-1 (2008/01); VDE 0110-1

Überspannungskategorie

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

CuZn

Kontaktbeschichtung

Cu/Sn

Kontakt-Trägermaterial

PA GF

Kontakt-Trägerfarbe

Schwarz

Entflammbarkeitsklasse (Kontakt-Träger)

UL 94 HB

Gehäusefarbe

Schwarz

Brennbarkeitsklasse (Gehäuse)

UL 94 HB

Material der Kabelverschraubung

PA GF

Dichtung der Kabelverschraubung

NBR

Farbe der Kabelverschraubung

Schwarz

Brennbarkeitsklasse (Kabelverschraubung)

UL 94 HB

Befestigungsmaterial

Stahl, Kombi-Kreuzschlitz

Dichtungsmaterial

Separat erhältlich

Schutzschaltung

Keine Schaltung

Anzugsmoment (Kontaktschraube)

(40–50) Ncm für Leiterquerschnitt 0,25–1,5 mm²; (30–40) Ncm für Leiterquerschnitt 0,34 mm²; (25–30) Ncm für Leiterquerschnitt 0,25 mm²

Anzugsdrehmoment (Kabelverschraubung)

(150-200) Ncm

Anzugsmoment (Befestigung)

(50-60) Ncm

UL-Datei

E95522

UL

UL 1977; UR

VDE

Ja

CSA

Ja

SEV

Ja

RoHS-konform

Ja

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt

Hinweis

Nicht unter Last verbinden oder trennen

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt

Hinweis

Nicht unter Last verbinden oder trennen

Artikelnummer

Artikelnr. Artikelbeschreibung
932977100 GM 209 NJ black
