175301-803-A (DIN 43650-A): Steckerbuchse Oberflächenmontage, Form A, Kontakte: 3+PE, Crimptyp, 400 V | 16 A; Crimpkontakte separat erhältlich, Teilenummer 731470021

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

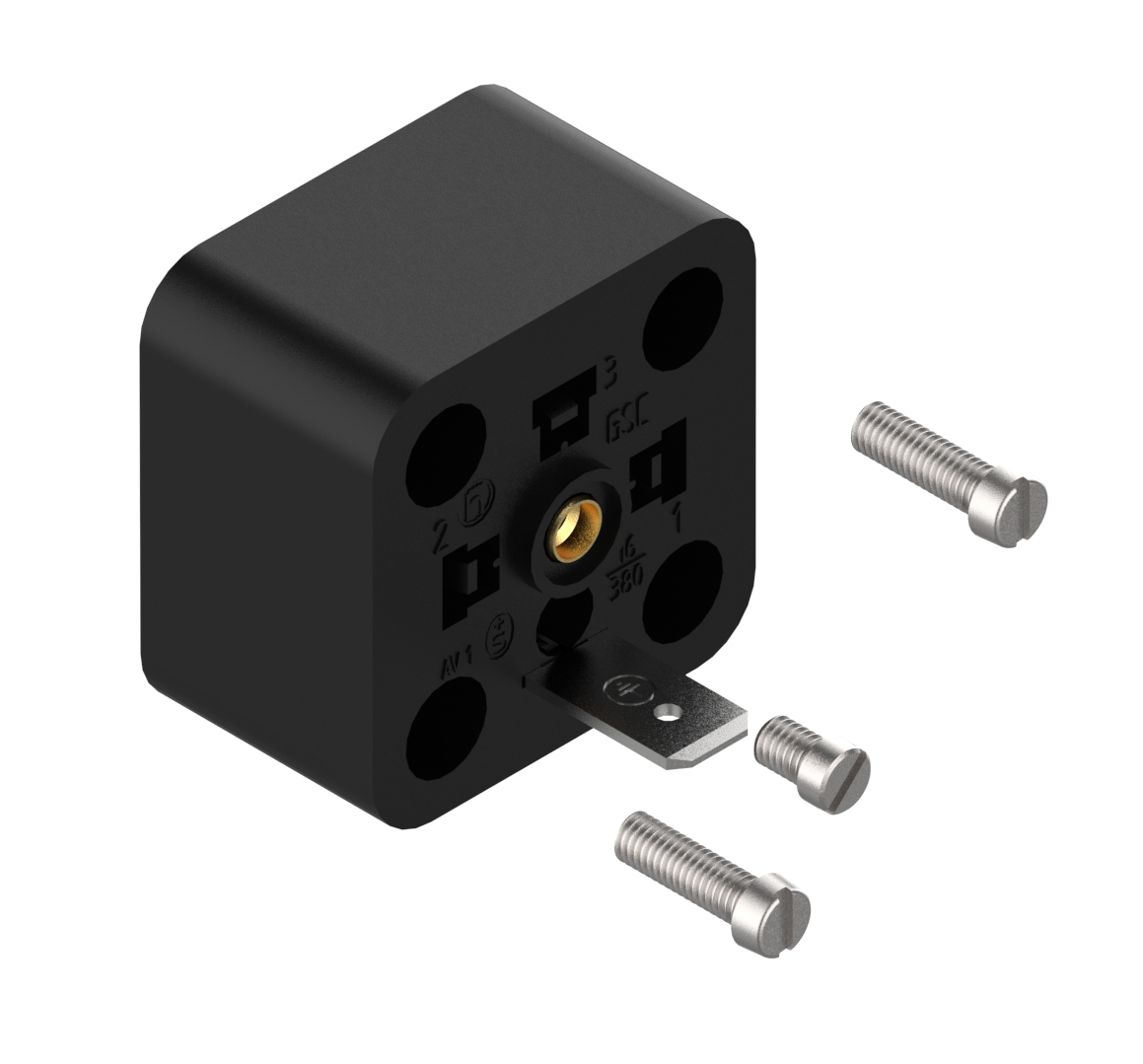

Vorderansicht

Produktfamilie	Ventilsteckverbinder
Seite 1 Produkt-Unterfamilie	GSC
Steckverbindertyp	Einbausteckverbinder
Steckverbinder Untertyp	Rechteckiger Einbausteckverbinder mit Crimp-Kontakten
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	Gerade
Anzahl der Pins	3+Sport
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	2 Schrauben M 3 x 10
Bemessungs-Stoßspannung	4,0 kV
Betriebsspannung	400 V Wechselstrom/Gleichstrom
Nennstrom	16 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 50
Verbindungstyp	Crimp
Querschnitt	0,08 - 1,5 mm²
Temperaturbereich (Betrieb)*	-40 °C - +125 °C
Schutzart/IP-Klassifizierung**	IP65
Designstandard	DIN EN 175301-803-A, ISO 4400
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Sn
Kontakt-Trägermaterial	PA GF
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0
Gehäusefarbe	Schwarz

Schaltung

Anzugsdrehmoment (Befestigungsschraube)	(50-60) Ncm
Montage-Typ	M3 (2x)
Zubehör gesondert zu bestellen	(NBR) Flachdichtung GSA 200-4, Teilenummer. 730843002; (EPDM) Flachdichtung GSA 200-7, Teilenummer. 730268003; Crimpkontakte RMC 480, Teilenummer. 731470021; Crimpzange XZC 0704, Teilenummer. 932507005

Zulassungen

VDE	Ja
SEV	Ja

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Anmerkungen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	*IP-Schutzart-Test von Belden nur mit Belden-Steckverbindern durchgeführt
Hinweis	Nicht unter Last verbinden oder trennen

Information

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	*IP-Schutzart-Test von Belden nur mit Belden-Steckverbindern durchgeführt
Hinweis	Nicht unter Last verbinden oder trennen
