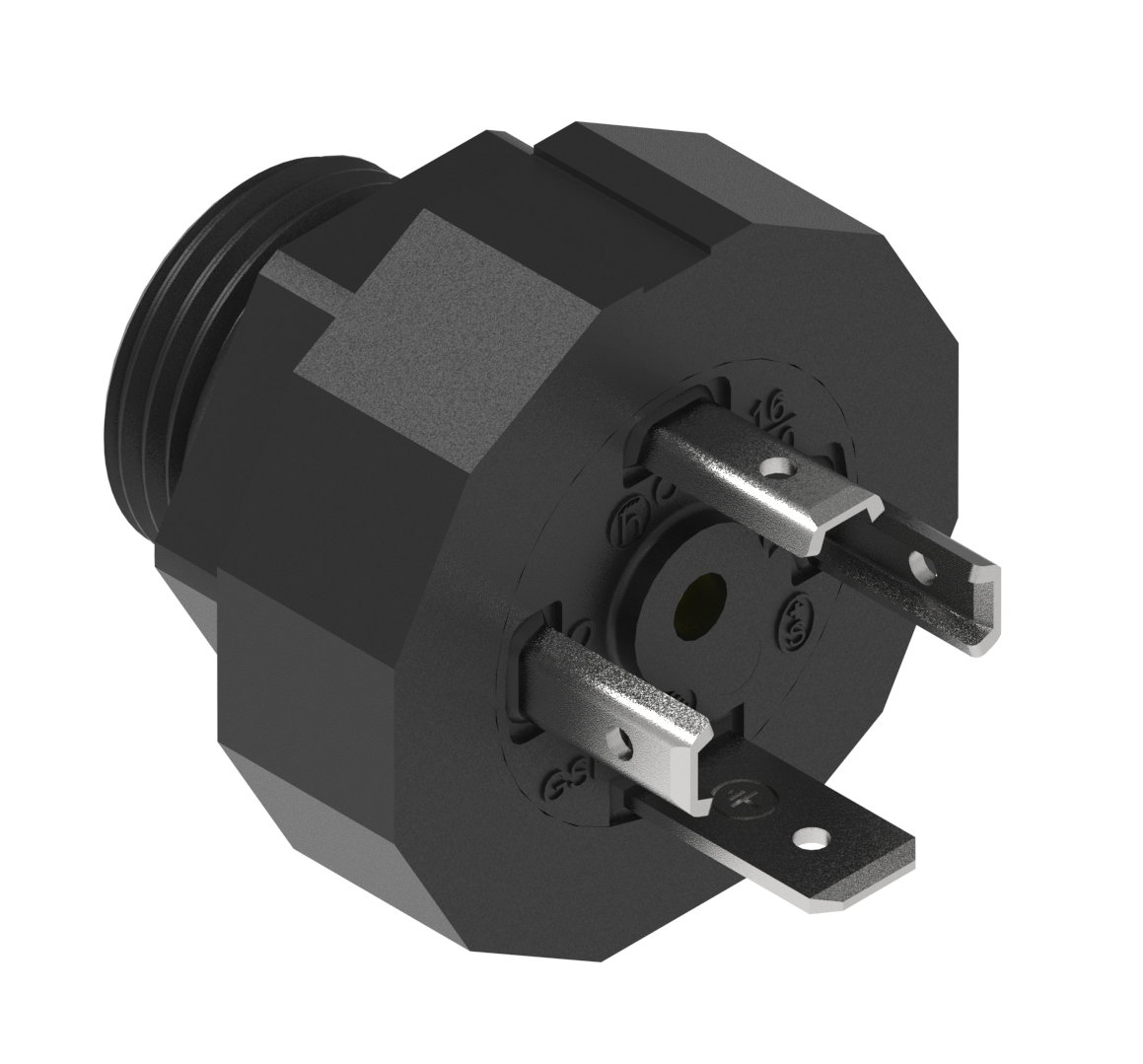

Artikelnummer: GSP 316

GSP – Stecker-Einbau-Port-Montage, Bauform A, Kontakte: 3+PE, Lötvariante, 400 V | 16 A; PG 16 Gewindehülse

175301-803-A (DIN 43650-A): Stecker-Einbausteckverbinder, Bauform A, Kontakte: 3+PE, Lötvariante, 400 V | 16 A; PG 16 Gewindehülse

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
GSP 316
  • GSP 316
1 von 1

Technische Daten

Einen Fehler melden

Produktfamilie

Ventilsteckverbinder

Produkt-Unterfamilie

GSP

Steckverbindertyp

Einbausteckverbinder

Steckverbinder Untertyp

Runder Einbausteckverbinder mit Anschlussgewinde und Lötkontakten

Kontakttyp / Art

Stecker

Steckverbinder-Design

Gerade

Anzahl der Pins

3+PE

Kodierung

A

Abschirmung

Ungeschirmt

Befestigungstyp

PG 16 Gewindehülse

Bemessungs-Stoßspannung

4,0 kV

Betriebsspannung

400 V Wechselstrom/Gleichstrom

Nennstrom*

16 A

Übergangswiderstand

≤ 10 mOhm

Isolationswiderstand

˃ 10^9 Ohm

Steckzyklen

≤ 50

Verbindungstyp

Lötverbindung

Leiterquerschnitt

0,08–1,5 mm²

Temperaturbereich (Betrieb)*

-40 °C bis +125 °C

Schutzart/IP-Klassifizierung**

IP65

Designstandard

DIN EN 175301-803-A, ISO 4400

Verschmutzungsgrad

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Luft- und Kriechstrecke

DIN EN 60664-1 (2008/01); VDE 0110-1

Überspannungskategorie

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

CuZn

Kontaktbeschichtung

Cu/Sn

Kontakt-Trägermaterial

PA GF

Kontakt-Trägerfarbe

Schwarz

Entflammbarkeitsklasse (Kontakt-Träger)

UL 94 V-0

Gehäusematerial

PA GF

Gehäusefarbe

Schwarz

Brennbarkeitsklasse (Gehäuse)

UL 94 HB

O-Ring-Material

NBR

VDE

Ja

SEV

Ja

RoHS-konform

Ja

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

*Der IP-Schutzart-Test wurde von Belden nur mit Steckverbindern von Belden durchgeführt

Hinweis

Nicht unter Last verbinden oder trennen

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

*Der IP-Schutzart-Test wurde von Belden nur mit Steckverbindern von Belden durchgeführt

Hinweis

Nicht unter Last verbinden oder trennen

Artikelnummer

Artikelnr. Artikelbeschreibung Verpackung
931297002 GSP 316-S S – Großpackung, 200 Stück pro Karton, nicht montiert
23525 GSP 316-U U – Einzeln verpackt, 50 Stück pro Karton, nicht montiert
