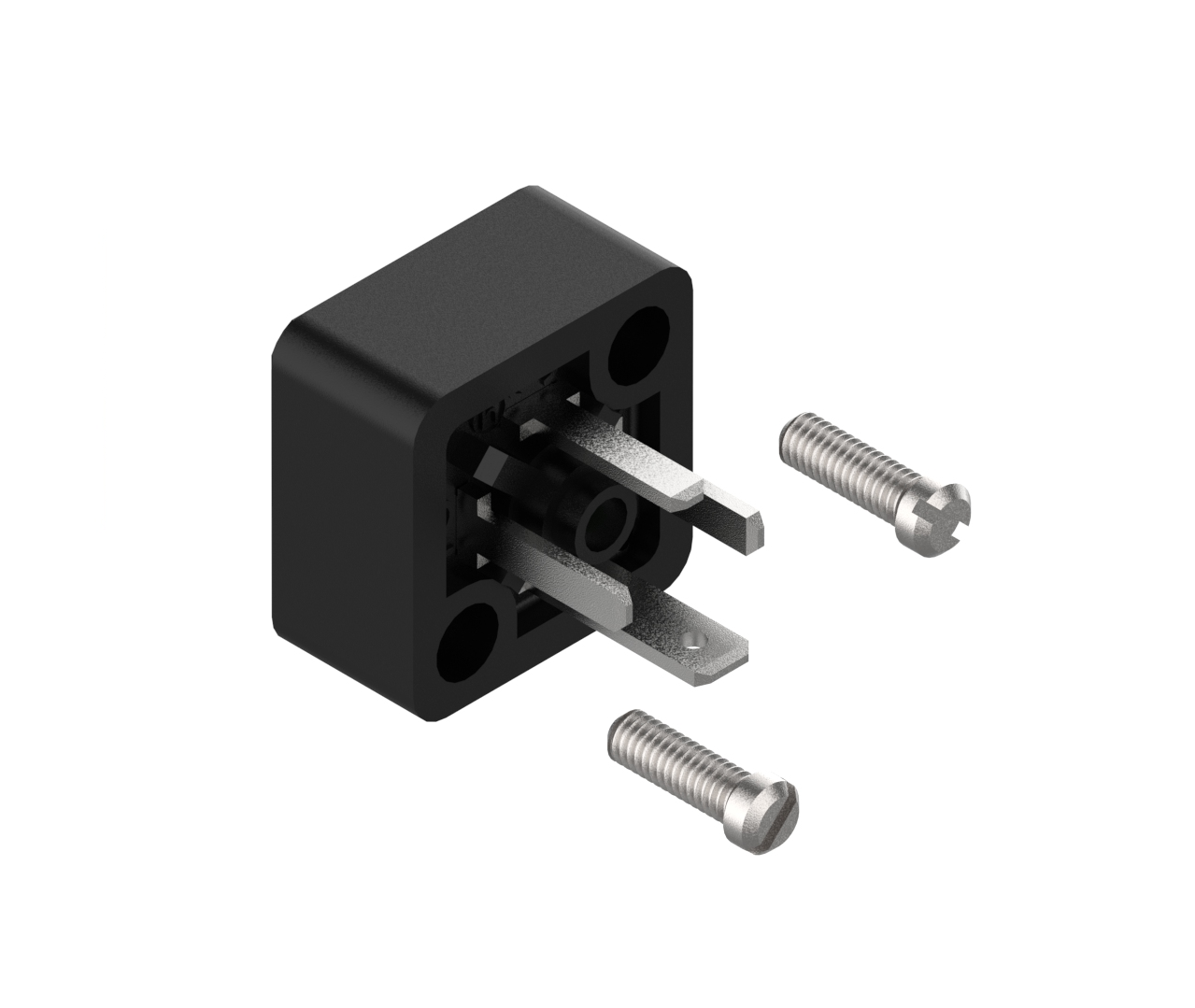

Artikelnummer: GSSNA 300

Steckverbinder Oberflächenmontage, Bauform C, Kontakte: 3+PE, Lötvariante, 250 V | 6 A; cURus 1977

175301-803-C (DIN 43650-C): Stecker, Steckverbinder, Oberflächenmontage, Bauform C, Kontakte: 3+PE, Lötvariante, 250 V | 6 A; cURus 1977

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
GSSNA 300
  • GSSNA 300
1 von 1

Technische Daten

Einen Fehler melden

Produktfamilie

Ventilsteckverbinder

Produkt-Unterfamilie

GSSNA DIN-Standard

Steckverbindertyp

Einbausteckverbinder

Kontakttyp / Art

Stecker

Steckverbinder-Design

Gerade

Anzahl der Pins

3+PE

Kodierung

C

Abschirmung

Ungeschirmt

Befestigungstyp

2 Schrauben M 3 x 8

Nennspannung

250 V

Nennspannung (UL)

250 V

Nennspannung (CSA)

300 V Wechselstrom/Gleichstrom

Bemessungs-Stoßspannung

4,0 kV

Betriebsspannung

230 V Wechselstrom/Gleichstrom

Nennstrom*

6 A

Nennstrom (UL)*

6 A

Nennstrom (CSA)*

6 A

Übergangswiderstand

≤ 10 mOhm

Isolationswiderstand

˃ 10^9 Ohm

Steckzyklen

≤ 50

Verbindungstyp

Lötverbindung

Leiterquerschnitt

0,08–0,75 mm²

Temperaturbereich (Betrieb)*

-40 °C bis +125 °C

Betriebstemperatur (UL)

max. + 65 °C

Betriebstemperatur (CSA)

max. + 65 °C

Schutzart/IP-Klassifizierung**

IP65

Designstandard

DIN EN 175301-803-C, ISO 4400

Verschmutzungsgrad

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Luft- und Kriechstrecke

DIN EN 60664-1 (2008/01); VDE 0110-1

Überspannungskategorie

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

CuZn

Kontaktbeschichtung

Cu/Sn

Kontakt-Trägermaterial

PA GF

Kontakt-Trägerfarbe

Schwarz

Entflammbarkeitsklasse (Kontakt-Träger)

UL 94 V-2

Gehäusefarbe

Schwarz

Anzugsdrehmoment (Befestigungsschraube)

(30-40) Ncm

Montage

M2.5 (2x)

Zubehör gesondert zu bestellen

(NBR) Flachdichtung GSSNA 300-5, Artikelnummer. 730232002; (EPDM) Flachdichtung GSSNA 300-6, Artikelnummer. 730365004

UL-Datei

E95522

UL

UL 1977; UR

VDE

Ja

CSA

Ja

SEV

Ja

RoHS-konform

Ja

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

*Der IP-Schutzart-Test wurde von Belden nur mit Steckverbindern von Belden durchgeführt

Hinweis

Nicht unter Last verbinden oder trennen

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

*Der IP-Schutzart-Test wurde von Belden nur mit Steckverbindern von Belden durchgeführt

Hinweis

Nicht unter Last verbinden oder trennen

Artikelnummer

Artikelnr. Artikelbeschreibung Verpackung
933111100 GSSNA 300 S – Großpackung, 200 Stück pro Karton, nicht montiert
