Produktnummer: RST 5-3-VCD 1D-3-3-226

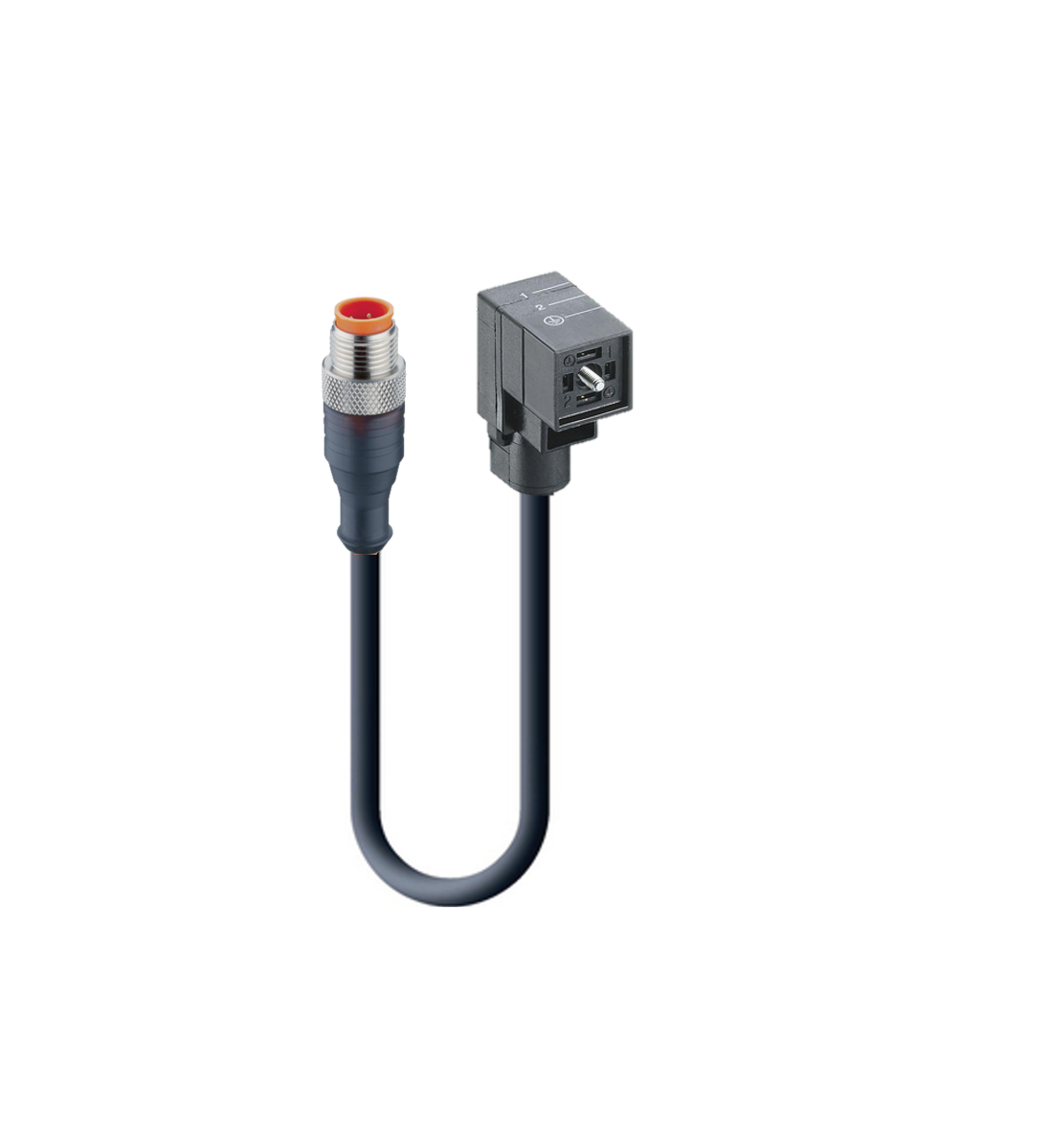

DIN EN 175301-803-C, Verbindungskabel: M12, Stecker, Gerade, 3-polig, auf a, Form C, Buchse, Abgewinkelt, 2+2PE, mit: Kabel, PUR, schwarz, 3x0.50 mm²

DIN EN 175301-803-C, Verbindungskabel: M12, Stecker, Gerade, 3-polig, auf a, Form C, Buchse, Abgewinkelt, 2+2PE, mit: Kabel, PUR, schwarz, 3x0.50 mm²

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
RST 5-3-VCD 1D-3-3-226
5 von 5

Technische Daten

Expand All

Produktfamilie

Ventilsteckverbinder

Steckverbindertyp

Verbindungsleitung, beidseitig umspritzt

Art der Abschirmung

ungeschirmt

Nennspannung

250 V

Betriebsspannung

230 V Wechselstrom/Gleichstrom

Nennstrom

4 A

Seite 1 Produkt-Unterfamilie

M12

Seite 1 Kontakttyp/Geschlecht

Stecker

Steckverbinder-Design

Gerade

Befestigungstyp

Kupplungsschraube

Anzahl der Pins

3

Kodierung, Seite 1

A

Kontaktwiderstand Seite 1

≤ 10 mOhm

Isolationswiderstand

˃ 10^9 Ohm

Steckzyklen

≤ 100

Temperaturbereich (Betrieb)*

- 40 °C - + 90 °C

Schutzart/IP-Klassifizierung**

IP65

Seite 1 Designstandard

IEC 61076-2-101

Verschmutzungsgrad Seite 1

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Überspannungskategorie

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

CuSn

Seite 1 Kontaktbeschichtung

Cu/Au

Kontakt-Trägermaterial

TPU

Kontakt-Trägerfarbe

Orange

Umspritztes Steckergehäuse Material

TPU

Umspritztes Steckergehäuse Farbe

Grau-transparent

Befestigungsmaterial

CuZn

Befestigungsbeschichtung

Vernickelt

Anzugsmoment (Befestigung)

M 12x1: (50-60) Ncm, handfest

Kabelnummer

226

Leiterquerschnitt

0.5 mm²

Anzahl der Drähte

3

Minimaler Biegeradius (Festinstallation)

˃ 5 x D

Minimaler Biegeradius (flexible Installation)

˃ 10 x D

Zyklen (Biegen)

˃ 5 M

Zyklen (Torsion)

˃ 5 M @ ± 360 °/1 m

Leiter-Material

Cu

Material der Kabelummantelung

PUR

Farbe der Kabelummantelung

Schwarz

Kabeldurchmesser D

ø 4,6 ± 0,2 mm

Kabel-Isolierungsmaterial

PP

Durchmesser isolierter Draht

ø1.50 mm

Temperaturbereich (Festinstallationen)

50 °C + 105 °C (UL: + 80 °C)

Temperaturbereich (flexible Installtaion)

25 °C + 105 °C (UL: + 80 °C)

UL Kabeltyp

AWM: 20549

Entflammbarkeitsklasse (Kabelummantelung)

DIN EN 50265-2-2, VDE 0482-265-2-2, IEC 60332-2-2, CSA FT2

Leitungseigenschaften

Gute Mikroben- und Hydrolysebeständigkeit; weitgehend frei von Weichmacherdiffusion; Ausschluss von PVC und Silikon; Kälteflexibilität, frei von lackbenetzungsstörenden Substanzen

Seite 2 Produkt-Unterfamilie

VCD

Seite 2 Kontakttyp/Geschlecht

Buchse

Steckverbinder-Design, Seite 2

Gewinkelt

Befestigungstyp, Seite 2

Zentralschraube

Anzahl der Pins, Seite 2

2+ 2PE

Kodierung, Seite 2

C

Übergangswiderstand, Seite 2

≤ 5 mOhm

Isolationswiderstand, Seite 2

˃ 10^9 Ohm

Steckzyklen, Seite 2

<50

Temperaturbereich (Betrieb), Seite 2*

-25°C Zu + 80°C

Schutzart/IP-Klassifizierung, Seite 2**

IP65

Designstandard, Seite 2

DIN EN 175301-803-C

Verschmutzungsgrad, Seite 2

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Überspannungskategorie, Seite 2

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial, Seite 2

CuZn

Kontaktbeschichtung, Seite 2

Cu/Ni, Sn

Kontakt-Trägermaterial, Seite 2

PBT

Kontakt-Trägerfarbe, Seite 2

Schwarz

Material des umspritzten Gehäuses, Seite 2

TPU

Farbe des umspritzten Gehäuses, Seite 2

Schwarz

Befestigungsmaterial, Seite 2

Stahl, Kombi-Kreuzschlitz

O-Ring-Material, Seite 2

Umspritzte integrierte Dichtung

Anzugsmoment (Befestigung), Seite 2

(50-60) Ncm

RoHS-konform

Ja

Halogenfrei

Nein

Ölbeständigkeit

Gute Beständigkeit gegen Chemikalien und Öl

Hinweis zur Schutzart/IP-Klassifizierung

** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Derating-Hinweis

Derating beachten
