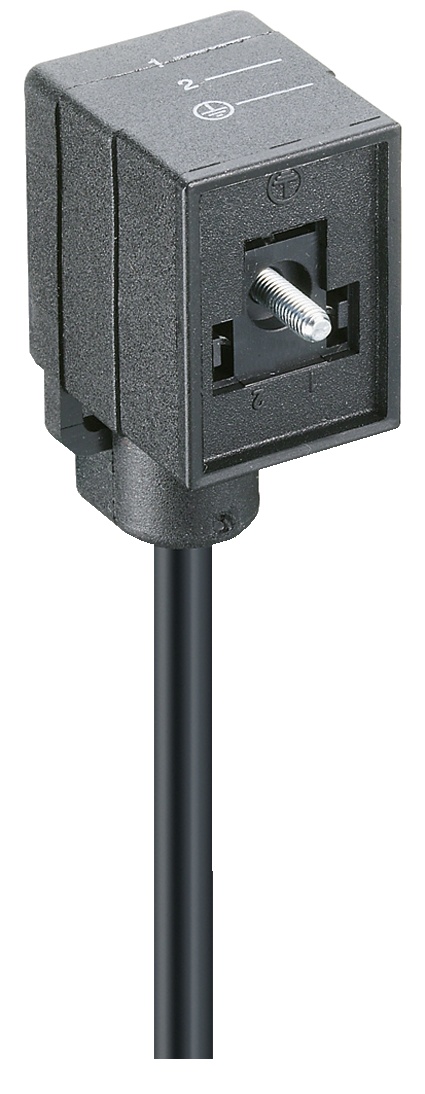

VBD DIN-Standard-Anschlusskabel: Form B, 3-polig (2+1PE; PE über Kabelausgang), schwarzes Gehäuse, ohne Schaltung, 230 V AC/DC, 4 A; schwarzes PVC-Kabel, 0,75 mm²

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Vorderansicht

Pin 1	Pin 2	PE
brown	blue	green-yellow

Produktfamilie	Ventilsteckverbinder
Seite 1 Produkt-Unterfamilie	VBD DIN-Standard
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design	Gewinkelt
Anzahl der Pins	2+PE (PE über Kabelausgang)
Kodierung, Seite 1	B
Art der Abschirmung	ungeschirmt
Befestigungstyp	Zentralschraube
Nennspannung	250 V Wechselstrom/Gleichstrom
Bemessungs-Stoßspannung	4,0 kV
Betriebsspannung	230 V Wechselstrom/Gleichstrom
Nennstrom	4 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 50
Temperaturbereich (Betrieb)*	-25 °C - +80 °C
Schutzart/IP-Klassifizierung**	IP65
Designstandard	DIN EN 175301-803-B, ISO 4400
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Sn
Kontakt-Trägermaterial	PA GF
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0
Umspritztes Steckergehäuse Material	TPE
Umspritztes Steckergehäuse Farbe	Schwarz
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	Stahl, Kombi-Kreuzschlitz

Schaltung

Schutzschaltung	Keine Schaltung
Anzugsmoment (Befestigung)	(50-60) Ncm

Kabeldaten

Kabelnummer	205
Leiterquerschnitt	0.75 mm²
Anzahl der Drähte	3
Minimaler Biegeradius (Festinstallation)	˃ 5 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Leiter-Material	Cu
Material der Kabelummantelung	PVC
Farbe der Kabelummantelung	Schwarz
Kabeldurchmesser D	ø 5.5 ± 0,2 mm
Kabel-Isolierungsmaterial	PVC
Durchmesser isolierter Draht	ø 1,80 ± 0,10 mm
Temperaturbereich (Festinstallationen)	- 40 °C - + 70 °C
Temperaturbereich (flexible Installtaion)	+ 5 °C - + 70 °C
Entflammbarkeitsklasse (Kabelummantelung)	DIN VDE 0472-804 Prü Furz B
Leitungseigenschaften	Frei von polybromierten Diphenylether, nicht halogenfrei

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Widerstände

Halogenfrei	Nein

Anmerkungen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen

Information

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen
