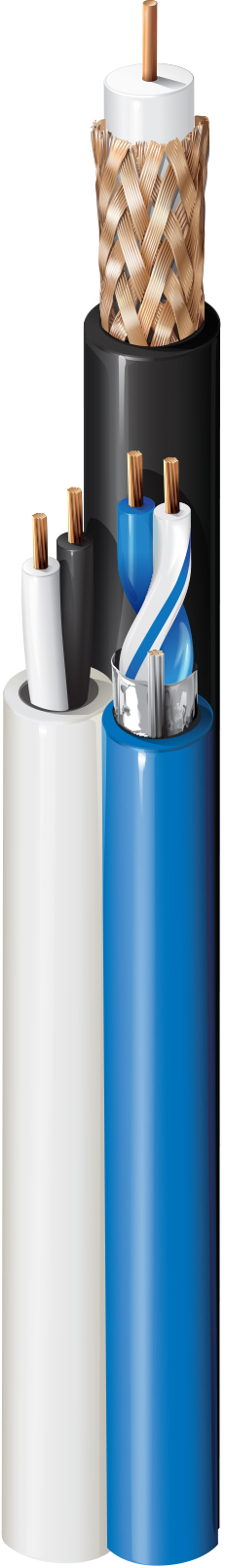

PTZ (CCTV + Steuerung + Strom) Kabel, Schutzart CM, 1-RG59 20 AWG massives blankes Kupfer mit Polyolefinschaum, 95 % blankes Kupfergeflecht, 1-22 AWG verseiltes blankes Kupferpaar mit Polyolefin-Isolierung und Beldfoil-Abschirmung®, 2-18 AWG verseilte blanke Kupferleiter mit PVC-Isolierung, Siam mit PVC-Ummantelung

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Überwachung, CCTV-Kamera, PTZ (Schwenken-Neigen-Zoomen)

Physikalische Merkmale (allgemein)

Leiter

Element	AWG	Stranding	Material	Nominal Diameter	No. of Conductors	No. of Coax
Coax(es)	20	Solid	BC - Bare Copper	0.032 in		1
Pair1	22	7x30	BC - Bare Copper	0.03 in	2
Pair2	18	7x26	BC - Bare Copper	0.047 in	2

Anzahl der Leiter	5

Isolierung

Element	Material	Nominal Diameter
Coax(es)	PE - Polyethylene (Foam)	0.145 in
Pair1	PP - Polypropylene	0.062 in
Pair2	PP - Polypropylene

Anmerkungen zur Isolierungstabelle	Gas-injiziert

Farbtafel

Number	Color
Coax Core	White
Pair1	Blue & White/Blue
Pair2	Black & Red

Innenabschirmung

Element	Type	Material	Material Trade Name	Coverage [%]	Drainwire AWG	Drainwire Construction n x D
Coax(es)	Braid	Bare Copper (BC)		95%	22	7x30
Pair1	Tape	Bi-Laminate (Alum+Poly)	Beldfoil®	100%
Pair2	No Shield

Innere Ummantelung

Material
PVC - Polyvinyl Chloride
PVC - Polyvinyl Chloride
PVC - Polyvinyl Chloride

Äußere Ummantelung

Material	Nominal Diameter
Banana Peel (No Overall Jacket)	.227 in
	.177 in
	.158 in

Äußere Ummantelung1 Anmerkungen zur Tabelle	Das Ummantelungsmaterial ist für alle Komponenten gleich

Äußeren Ummantelung 2

Nominal Diameter
0.419 in

Elektrische Kenndaten

Leiter DCR

Element	Nominal Conductor DCR	Nominal Inner Shield DCR
Coax(es)	10 Ohm/1000ft	3.5 Ohm/1000ft
Pair1	16 Ohm/1000ft	12 Ohm/1000ft
Pair2	6.5 Ohm/1000ft

Kapazität

Element	Nom. Capacitance Conductor to Conductor	Nom. Capacitance Conductor to Shield
Coax(es)		16.3 pF/ft
Pair1	24 pF/ft	47 pF/ft
Pair2	21.5 pF/ft

Impedanz

Element	Nominal Characteristic Impedance
Coax(es)	75 Ohm

Hohe Frequenz (Nennwert/typisch)

Frequency [MHz]	Nom. Insertion Loss
1 MHz	0.3 dB/100ft
5 MHz	0.65 dB/100ft
10 MHz	0.9 dB/100ft
50 MHz	1.9 dB/100ft
100 MHz	2.6 dB/100ft
200 MHz	3.6 dB/100ft
400 MHz	5 dB/100ft
700 MHz	7 dB/100ft
900 MHz	8 dB/100ft
1000 MHz	8.5 dB/100ft

Verzögerung

Element	Max. Delay Skew	Nominal Delay	Nominal Velocity of Propagation (VP) [%]
Coax(es)	83 ns/100m	1.22 ns/ft	83%

Hochfrequenz

Min. RL (Return Loss) [dB]
24.5 dB

Bemessungsstrom

Element	Max. Recommended Current [A]
Coax(es)
Pair1	5 Amps per Conductor at 25ºC
Pair2

Speisung

UL Voltage Rating
300 V RMS

Temperaturbereich

Temperaturbereich für die Installation	0°C Bis +75°C
UL Temperaturbereich	75°C
Betriebstemperaturbereich	-10°C Bis +75°C
Temperaturbereich Trennung	0°C Bis +75°C

Mechanische Kenndaten

Gewicht Kabelgebinde	60 lbs/1000ft
Maximal empfohlene Zugspannung	120 lbs

Standards

NEC Artikel	Artikel 800
NEC/(UL)-Compliance	CMR
CPR-Euroklasse	Fca
RG-Typ	59
Weitere Spezifikationen	Video-Koaxial: RG 59/U

Anwendbare Umwelt- und andere Programme

Umgebung	Innenbereich (nicht für Riser- oder Plenum-Anwendungen)
EU-Richtlinie 2000/53/EC (ELV)	Ja
EU-Richtlinie 2003/11/EC (BFR)	Ja
EU-Richtlinie 2011/65/EU (RoHS 2)	Ja
EU-Richtlinie 2012/19/EU (WEEE)	Ja
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)	Ja
Einhaltung der EU-Richtlinien	Ja
EU CE-Zeichen	Ja
MII Bestell-Nr. 39 (China RoHS)	Ja

Eignung

Eignung – innen	Ja

Entflammbarkeit, LS0H, Toxizitätsprüfung

Entflammbarkeit gemäß UL	UL1666 senkrechter Schacht
UL-Nennspannung	300 V RMS

Plenum/Nicht-Plenum

Plenum (J/N)	Nein
Plenum-Nummer	601PTZ

Zugehörige Artikelnummern

Fußnote	C – KISTE AUFGEROLLTE AUFMACHUNG.

Patent	Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Produkthinweise

Anmerkungen	RG59 CCTV + 1 STP22 AWG Kontrollklasse + 2C 18 AWG CMR. Einzeln ummantelte und farbcodierte Komponenten, die um ein zentrales Trägerelement herum gebündelt und mit diesem verbunden sind. Installation in kalter Umgebung: Bei der Installation von Kabeln, die bei einer Umgebungstemperatur von 32 Grad Fahrenheit (0 Grad Celsius) oder weniger gelagert wurden, empfiehlt Belden, das Kabel vor der Trennung der einzelnen Kabelstränge für 12 Stunden bei Raumtemperatur zu konditionieren.

Anmerkungen

RG59 CCTV + 1 STP22 AWG Kontrollklasse + 2C 18 AWG CMR. Einzeln ummantelte und farbcodierte Komponenten, die um ein zentrales Trägerelement herum gebündelt und mit diesem verbunden sind. Installation in kalter Umgebung: Bei der Installation von Kabeln, die bei einer Umgebungstemperatur von 32 Grad Fahrenheit (0 Grad Celsius) oder weniger gelagert wurden, empfiehlt Belden, das Kabel vor der Trennung der einzelnen Kabelstränge für 12 Stunden bei Raumtemperatur zu konditionieren.
