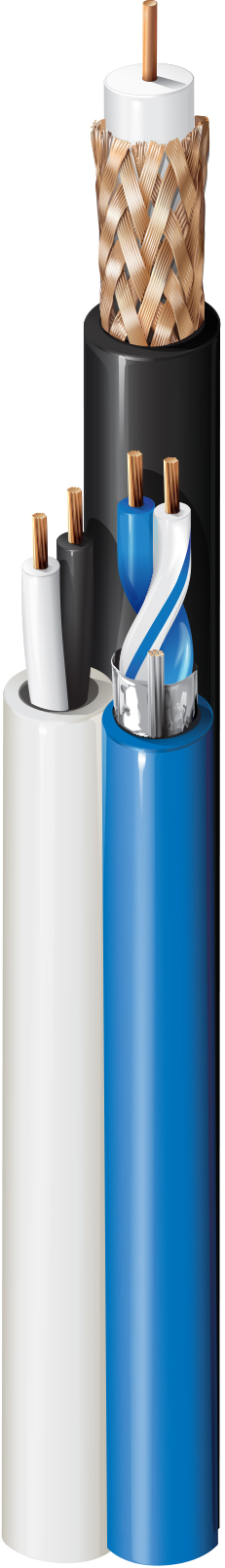

PTZ-Kabel (CCTV + Steuerung + Stromversorgung), Riser-CMR, 1-RG59 20 AWG massives blankes Kupfer mit Schaumpolyolefin, 95 % blankes Kupfergeflecht, 1-18 AWG verseiltes blankes Kupferpaar mit Polyolefin-Isolierung und Beldfoil®-Abschirmung, 2-18 AWG verseilte blanke Kupferleiter mit Polyolefin-Isolierung, siamesisch mit PVC-Ummantelung

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Überwachung, CCTV-Kamera, PTZ (Schwenken-Neigen-Zoomen)
Patent	Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Konstruktionsmerkmale

RG-Typ	59

Leiter

Element	Size	Stranding	Nom. Diameter	Material
Coax(es)	20	Solid	0.032 in	BC - Bare Copper
Pair1	18	19x30	0.044 in	BC - Bare Copper
Pair2	18	7x26	0.047 in	BC - Bare Copper

Isolierung

Element	Material	Nom. Insulation Diameter	Color Code
Coax(es)	PE - Polyethylene (Foam)	0.145 in (3.68 mm)	White, Blue & White/Blue, Black & Red
Pair1	PP - Polypropylene	0.08 in (2.0 mm)
Pair2	PP - Polypropylene

Anmerkungen zur Isolierungstabelle	Gas-injiziert

Innenabschirmung

Element	Shield Type	Material	Material Trade Name	Coverage
Coax(es)	Braid	Bare Copper (BC)		95%
Pair1	Tape	Bi-Laminate (Alum+Poly)	Beldfoil®	100%
Pair2	No Shield

Innere Ummantelung

Material	Nom. Diameter
PVC - Polyvinyl Chloride	0.227 in (5.77 mm)

Äußere Ummantelung

Material	Nom. Diameter
Banana Peel (No Overall Jacket)	0.451 in
	0.219 in
	0.158 in

Elektrische Kenndaten

Dämpfung

Frequency	Nom. Attenuation
1 MHz	0.3 dB/100ft
5 MHz	0.65 dB/100ft
10 MHz	0.9 dB/100ft
50 MHz	1.9 dB/100ft
100 MHz	2.6 dB/100ft
200 MHz	3.6 dB/100ft
400 MHz	5 dB/100ft
700 MHz	7 dB/100ft
900 MHz	8 dB/100ft
1000 MHz	8.5 dB/100ft

Elektrik

Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Shield	Nom. Characteristic Impedance	Nom. Velocity of Prop.	Max. Current
10 Ohm/1000ft (33 Ohm/km)	3.5 Ohm/1000ft (11 Ohm/km)	16.3 pF/ft (53.5 pF/m)	75 Ohm	83%
6.5 Ohm/1000ft (21 Ohm/km)		44 pF/ft (140 pF/m)			5 Amps per Conductor at 25ºC
6.5 Ohm/1000ft (21 Ohm/km)

Speisung

UL Voltage Rating
300 V RMS

Mechanische Kenndaten

Temperatur

UL Temperature	Operating	Installation
75°C	-10°C To +75°C	0°C To +75°C

Maximale Zugspannung	140 lbs (64 kg)
Gewicht Kabelgebinde	74 lbs/1000ft (110 kg/km)

Standards und Compliance

Umweltverträglichkeit	Innen – Riser, innen
Entflammbarkeit/Brandverhalten	UL1666 senkrechter Schacht
CPR-Compliance	CPR Euroklasse: Fca
NEC/UL-Compliance	Artikel 800, CMR
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Weitere Standard-Compliance(s)	Video-Koaxial: RG 59/U
Plenum-Nummer	602PTZ

Produkthinweise

Anmerkungen	RG59 CCTV + 1 STP18 AWG Kontrollklasse + 2C 18 AWG CMR. Einzeln ummantelte und farbcodierte Komponenten, die um ein zentrales Trägerelement herum gebündelt und mit diesem verbunden sind. Installation in kalter Umgebung: Bei der Installation von Kabeln, die bei einer Umgebungstemperatur von 32 Grad Fahrenheit (0 Grad Celsius) oder weniger gelagert wurden, empfiehlt Belden, das Kabel vor der Trennung der einzelnen Kabelstränge für 12 Stunden bei Raumtemperatur zu konditionieren.

Anmerkungen

RG59 CCTV + 1 STP18 AWG Kontrollklasse + 2C 18 AWG CMR. Einzeln ummantelte und farbcodierte Komponenten, die um ein zentrales Trägerelement herum gebündelt und mit diesem verbunden sind. Installation in kalter Umgebung: Bei der Installation von Kabeln, die bei einer Umgebungstemperatur von 32 Grad Fahrenheit (0 Grad Celsius) oder weniger gelagert wurden, empfiehlt Belden, das Kabel vor der Trennung der einzelnen Kabelstränge für 12 Stunden bei Raumtemperatur zu konditionieren.
