Produktnummer: 6541FE

Sicherheit & Ton, #22-2pr BC, Geschirmt, CMP

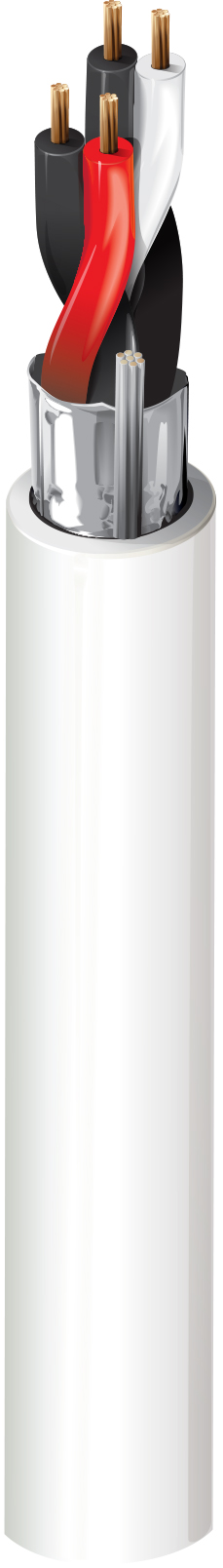

Sicherheit & Tonkabel, Plenum-CMP, 2–22 AWG, verseilte blanke Kupferpaare mit Flamarrest®-Isolierung, Beldfoil®-Abschirmung und Flamarrest®-Ummantelung mit Aufreißschnur

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
6541FE
  • 6541FE
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Sicherheitssystem, Gegensprechanlage/PA, Audio/Lautsprecher, Leistungsbegrenzte Steuerung, Laute Umgebung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 2 22 AWG 7x30 BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.047 in (1.2 mm) Black & Red, Black & White

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.203 in (5.16 mm) Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,203 Zoll (5,16 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Pair(s) 16.3 Ohm/1000ft 33 pF/ft (110 pF/m) 59.4 pF/ft (195 pF/m) 0.18 µH/ft (0.59 µH/m) 2.2 Amps per conductor @ 25°C

Nom äußere Abschirmung DCR@Cond DCR1-CNV

13,9 Ohm/1000 Fuß (45,6 Ohm/km)

Speisung

UL Voltage Rating
300 V (CMP)

Temperatur

UL Temperature Operating
75°C 0°C to +75°C

Biegeradius

Stationary Min. Installation Min.
2.0 in (51 mm) 2.0 in (51 mm)

Maximale Zugspannung

42 lbs (19 kg)

Gewicht Kabelgebinde

20 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich

Entflammbarkeit/Brandverhalten

NFPA 262, UL 910 (Plenum), FT6, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

5541FE

Aktualisierung und Überarbeitung

Revisionsnummer: 0.522 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.522 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
6541FE 8771000 Natur 612825178248 C
6541FE 877U1000 Natur 612825178224
6541FE 877U500 Natur 612825178231
