Product Number: 0930 DSL 651

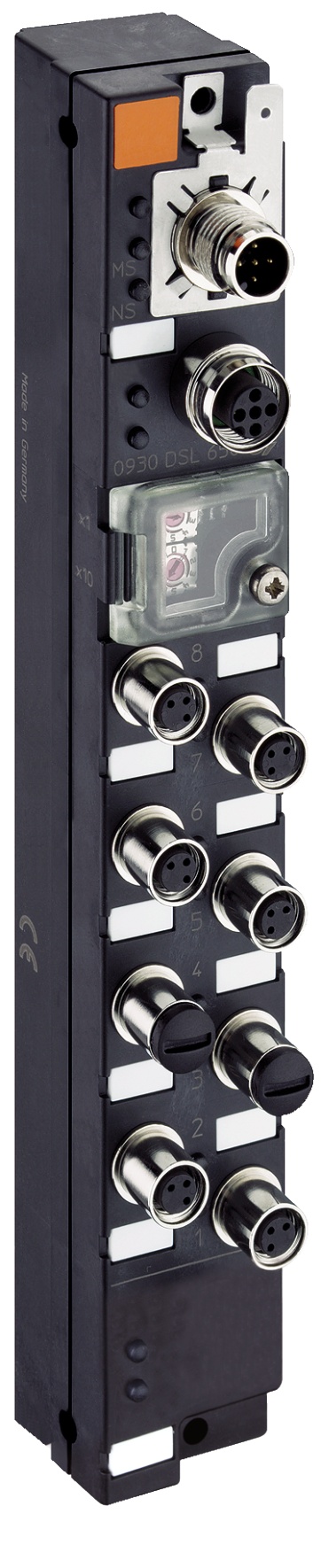

LioN-S, DeviceNet I/O-Gerät, 8DI (8 x M8), M12 A-kodierte Stromversorgung, Kunststoff, 30 mm
LioN-S M8-30, Kunststoff, DeviceNet, M12 Bus-Steckverbinder, A-kodiert, 8 DI, M8 3-Pol
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Belden.GenericSpecificationTitle
|
Produktfamilie |
I/O-Systeme: aktiv, eigenständig |
|---|---|
|
Produkt-Unterfamilie |
LioN-S |
|
Artikelbeschreibung |
0930 DSL 651 |
|
Gerätetyp |
I/O-Modul |
|
Protokoll |
DeviceNet |
|
I/O-Funktion |
8DI |
|
Bus-Verbindung |
M12, 5-polig, A-kodiert |
|
Stromanschluss (Systemversorgung) |
M12, 5-polig, A-kodiert |
|
I/O-Verbindung |
M8, 3-polig, A-kodiert |
|
I/O-Typ |
Digitaler Eingang |
Produktlebenszyklus
|
Gehäusematerial |
PBT + ASA |
|---|
Allgemeine Daten
|
Schutzart/IP-Klassifizierung** |
IP67 |
|---|---|
|
Gehäusefarbe |
Schwarz |
|
Vergossen |
Nein |
|
Abmessungen (B x H x T) |
30 mm x 40 mm x 205 mm |
|
Gewicht |
200 g |
|
Temperaturbereich (Betrieb)* |
-10 °C bis 60 °C |
|
Vibrationsfestigkeit |
15 g/5–500 Hz |
|
Stoßfestigkeit |
50 g/11 ms |
|
Montage |
2-Loch-Schraubmontage. Verwenden Sie standardmäßige M4 x 25 / 30 / 40 (laterale) Schrauben mit Zahnscheiben (gemäß DIN 125) und selbstsichernden Muttern. |
|
Anzugsmoment (Befestigungsschraube) |
M4: 1 Nm |
|
Anzugsmoment (Masseanschluss (FE)) |
M4: 1 Nm |
|
Anzugsmoment (Bus-Verbindung) |
M12: 0,5 Nm |
|
Anzugsmoment (Stromanschluss) |
M12: 0,5 Nm |
|
Anzugsmoment (I/O-Verbindung) |
M8: 0,3 Nm |
|
Im Lieferumfang enthalten |
Anbringbare Etiketten: 10, Verschlusskappen: 2 x M8 |
DeviceNet
|
Verbindung |
M12, 5-polig, A-kodiert |
|---|---|
|
Anzahl der Verbindungen |
2 |
|
Übertragungsrate |
125 kbps ... 500 kbps |
|
Einstellen der Übertragungsrate |
Automatisch |
|
Adressierung über Dreh-Switches |
0…63 dB |
|
Einstellen der Adresse über DeviceNet |
99 dB |
|
Produkt-Code |
27 |
Stromversorgung
|
Verbindungsmodul-Versorgungsspannung |
M12, 5-polig, A-kodiert |
|---|---|
|
Anzahl der Verbindungen |
2 |
|
Strombelastbarkeit des Steckverbinders |
Max. 4 A |
|
Modul-Versorgungsspannung (Nennspannung) |
24 V DC (SELV/PELV) |
|
Modul-Versorgungsspannung (Bereich) |
19 V Gleichstrom bis 30 V Gleichstrom |
|
Aktueller (typischer) Verbrauch |
65 mA (bei 24 V DC) |
|
Schutz gegen umgekehrte Polarität |
Ja |
|
Statusanzeige (Systemversorgung) |
LED grün |
|
Diagnoseanzeige |
Nein |
|
Verbindungssensor-Versorgungsspannung |
Über Modul-Versorgungsanschluss |
|
Strombelastbarkeit des Steckverbinders |
Max. 4 A |
|
Sensor-Versorgungsspannung (Nennspannung) |
24 V DC (SELV/PELV) |
|
Sensor-Versorgungsspannung (Bereich) |
19 V Gleichstrom bis 30 V Gleichstrom |
|
Schutz gegen umgekehrte Polarität |
Ja |
|
Statusanzeige (Sensorversorgung) |
LED grün |
|
Diagnoseanzeige |
Nein |
Digitale Ausgangskanäle
|
Anzahl der digitalen Eingangskanäle |
Max. 8, festgelegt |
|---|---|
|
Verbindung |
M8, 3-polig, A-kodiert |
|
Anzahl der Ports |
8x, 1 bis 8 |
|
Kanaltyp |
Typ 3 gemäß IEC 61131-2 |
|
Sensor-Stromversorgung |
max. 100 mA pro Port (bei 30 °C) |
|
Eingangsverdrahtung |
2-, 3-Draht |
|
Nennspannung |
24 V DC über US (Modul-Stromversorgung) |
|
Nennstrom |
Typ. 5 mA |
|
Sensortyp |
PNP |
|
Eingangsspannungsbereich „0“-Signal |
-3 V DC …+5 V DC |
|
Eingangsspannungsbereich „1“-Signal |
11 V DC … 30 V DC |
|
Eingangsfilterzeit |
1 ms, fest |
|
Schutzschaltung |
Elektronisch: Überlastschutz, Kurzschluss-Schutz |
|
Statusanzeige (Eingänge) |
LED gelb pro Kanal |
|
Diagnoseanzeige |
LED rot pro Port |
Elektrische Isolierung
|
US (System-Versorgungsspannung)/FE |
500 V Gleichstrom |
|---|---|
|
Bus-Verbindung/FE |
500 V Gleichstrom |
EMC-Konformität
|
EMC-Richtlinie |
2014/30/EU |
|---|---|
|
EN 61000-4-2 Elektrostatische Entladung (Electrostatic Discharge, ESD) |
Kriterium B; 4 kV Kontaktentladung, 8 kV Luftentladung |
|
EN 61000-4-3 Elektromagnetisches Feld |
Kriterium A; Feldintensität: 10 V/m |
|
DE 61000-4-4 Schnelle Transienten (Burst) |
Kriterium B; 2 kV |
|
DE 61000-4-5 Stoßspannung |
Kriterium B; Gleichstromversorgungsleitungen: ±0,5 kV/±0,5 kV (symmetrisch/asymmetrisch); für I/O-Ports mit Kabeln ≤ 30 m |
|
DE 61000-4-6 Leitungsgeführte Immunität |
Kriterium A; Testspannung 10 V |
|
EN 55022 Funkstöreigenschaften |
Klasse A |
Sicherheits- und Umwelt-Compliance
|
CE |
Ja |
|---|---|
|
RoHS-konform |
Ja |
Zulassungen
|
UL |
cULus gelistet, UL 508 |
|---|---|
|
UL-Datei |
E230848 |
Anmerkungen
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
|---|---|
|
Hinweis zum Systemstromversorgungsanschluss |
*Nicht unter Spannung verbinden/trennen! |
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.59 Revisionsdatum: 24.05.2023 |
