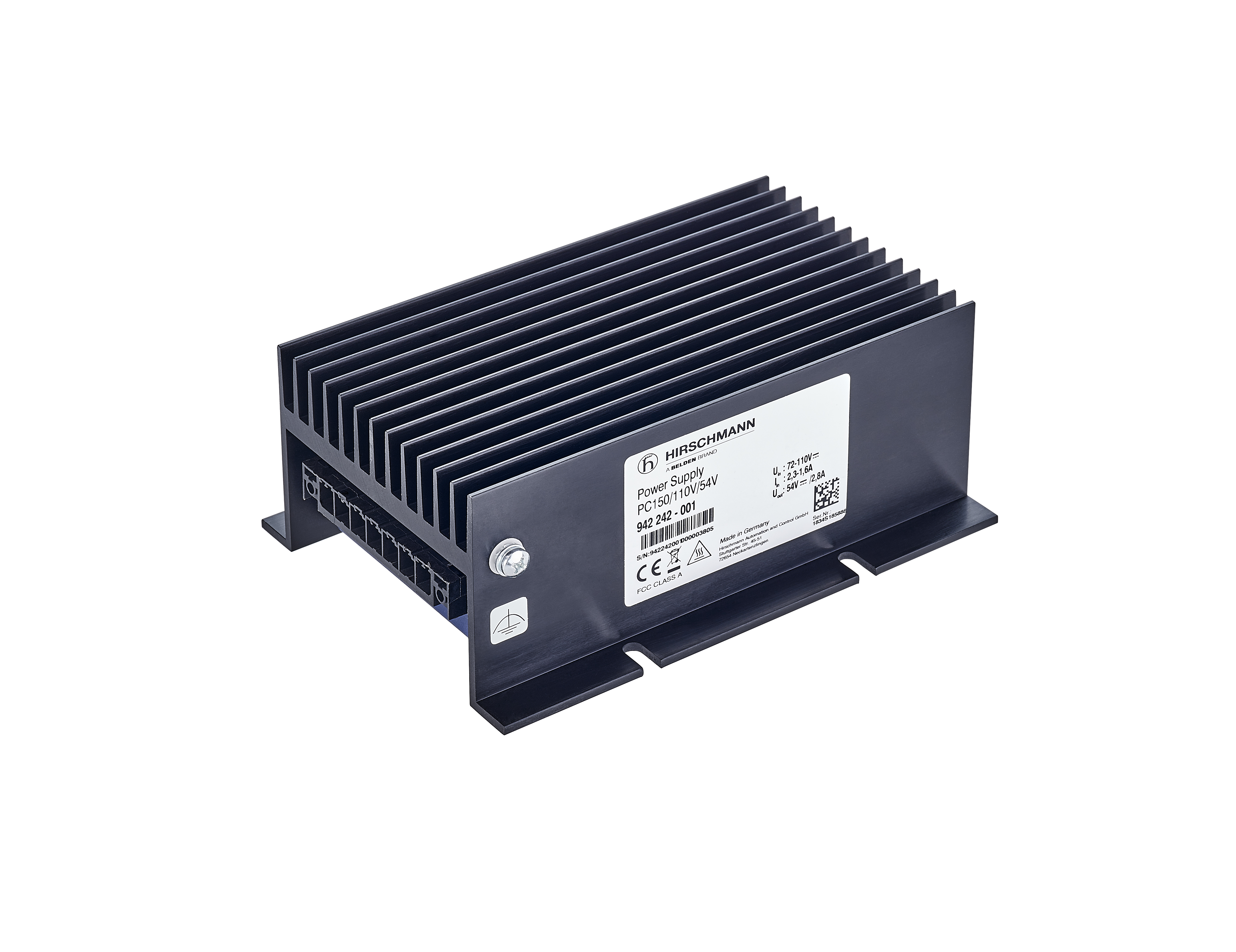

Artikelnummer: PC150/110V/54V power supply

DC/DC-Umsetzer mit 54 V Ausgangsleistung

DC/DC-Umsetzer mit 54 V Ausgangsleistung

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar

Technische Daten

Typ

PC150/110 V/54 V

Beschreibung

DC/DC-Umsetzer mit 54 V Ausgangsleistung

Spannungseingang

Klemmenblock mit Zugfeder, 7 Stifte

Spannungsausgang

Klemmenblock mit Zugfeder, 7 Stifte

Bemessungsstromverbrauch

176 W

Eingangsspannung

50,4 V Gleichstrom bis 154 V Gleichstrom

Betriebsspannung

72 V Gleichstrom … 110 V Gleichstrom (50,4 V Gleichstrom … 154 V Gleichstrom)

Ausgangsstrom

2,8 A

Ausgangsleistung in BTU (IT)/h

89

Aktivierungsstrom

2,4 A

Ausgangsspannung

54 V Gleichstrom SELV +1,5 % Toleranz

Betriebstemperatur

-40-+70 °C

Lager-/Transporttemperatur

-40-+85 °C

Relative Luftfeuchte (nicht kondensierend)

5–95 %

Abmessungen (B x H x T)

160 mm x 65 mm x 115 mm

Gewicht

1,4 kg

Montage

Wandmontage

Schutzklasse

IP20

IEC 60068-2-6 Vibration

Betrieb: 5 Hz .. 150 Hz, Breitbandrauschen vertikal: 1.0 m/s² (rms) horizontal: 0.7 m/s² (rms), außer Betrieb: 5 Hz .. 150 Hz, Breitbandrauschen vertikal: 7.9 m/s² (rms) horizontal: 5.5 m/s² (rms)

IEC 60068-2-27 Stoß

15 g, 11 ms Dauer

EN 61000-4-2 elektrostatische Entladung (Electrostatic Discharge, ESD)

± 6 kV Kontaktentladung; ± 8 kV Luftentladung

EN 61000-4-3 elektromagnetisches Feld

10 V/m (80 MHz … 6000 MHz)

DE 61000-4-4 schnelle Transienten (Burst)

2 kV Stromleitung

DE 61000-4-5 Stoßspannung

Stromleitungen: 2 kV (Ader/Erde), 1 kV (Ader/Ader)

DE 61000-4-6 Leitungsgeführte Immunität

10 V (150 kHz .. 80 MHz)

EN 55032

EN 55032 Klasse A

FCC CFR47 Teil 15

FCC 47CFR Teil 15, Klasse A

Basisstandard

CE, EN50155, EN61131-2

Sicherheit für Industrial Control Equipment

EN 60950-1

Eisenbahnnorm

EN 50121-4, EN 50155

Verkehrswesen

EN 50121-4, EN 50155, EN 45545-2 HL2

Garantie

24 Monate (siehe a href="https://assets.belden.com/m/1424ddb7a3280e7a/original/Hirschmann-Automation-and-Control-GmbH-Terms-of-Guarantee.pdf"Garantiebedingungen /a Für detaillierte Informationen)

Lieferumfang

1 × Geräte; 1 × Allgemeine Sicherheitshinweise; 1 × 7-Stift-Klemmenblock

Produktdokumentation

https://www.doc.hirschmann.com

Zertifikate

https://www.doc.hirschmann.com/certificates.html

Aktualisierung und Überarbeitung

Revisionsnummer: 0.98 Revisionsdatum: 07.05.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.98 Revisionsdatum: 07.05.2025

Artikelnummer

Artikelnr. Typ
942242001 PC150/110V/54V Netzteil
