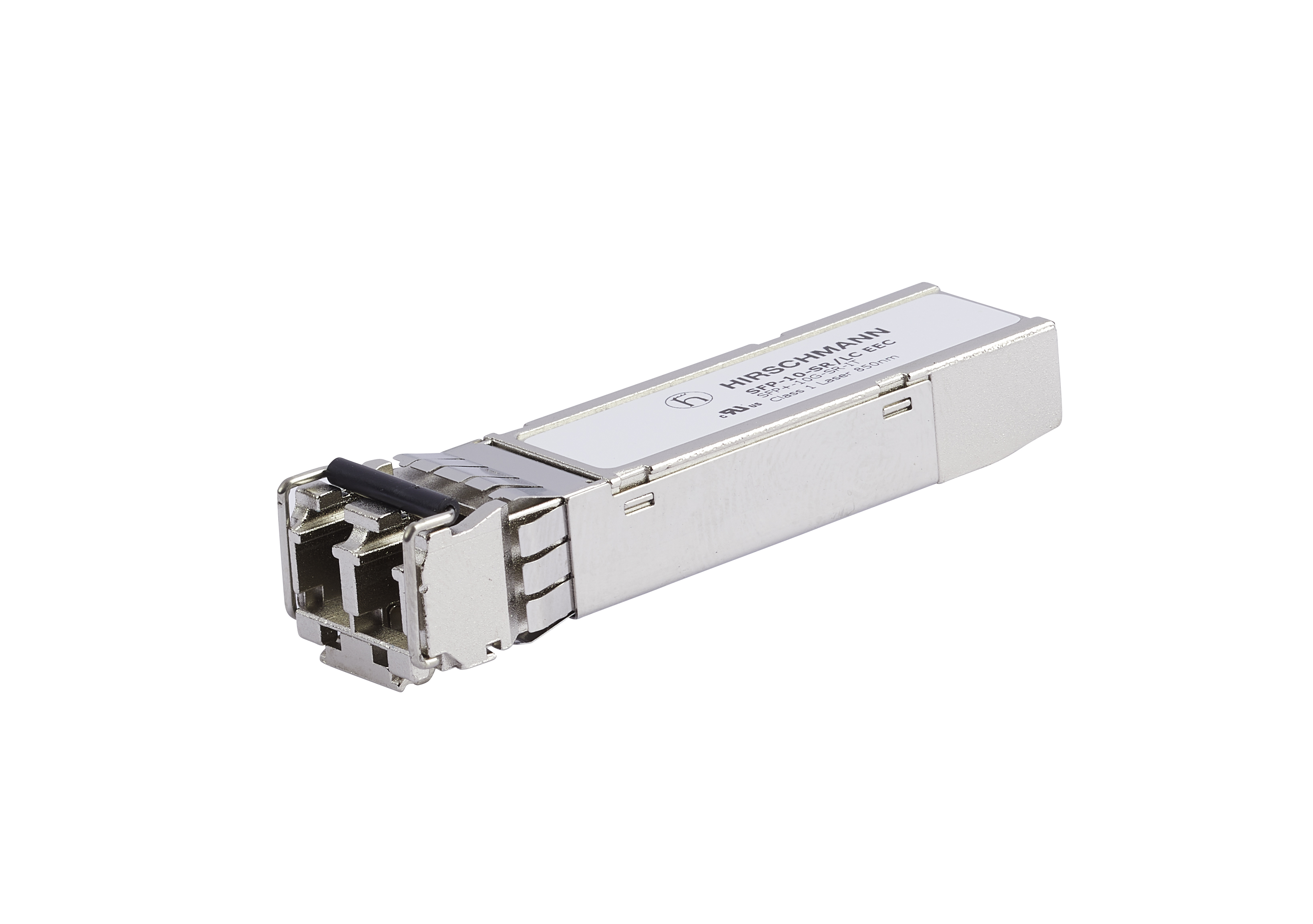

SFP-10-SR/LC EEC

SFP Faseroptischer 10 Gigabit Ethernet Transceiver MM, Erweiterter Temperaturbereich

…
SFP Faseroptischer 10 Gigabit Ethernet Transceiver MM mit LC-Steckverbinder, Erweiterter Temperaturbereich
Produktbenachrichtigungen erhalten
Technische Daten
Produktbeschreibung

Beschreibung

SFP Faseroptischer 10 Gigabit Ethernet Transceiver MM, erweiterter Temperaturbereich.

Port-Typ und Anzahl

1 x 10000 Mbit/s mit LC-Steckverbinder

Netzwerkgröße – Kabellänge

Multimode-Faser (MM) 50/125 µm

0 bis 66 m (Verbindungsbudget bei 850 nm = 0 bis 8,1 db; 3,0 dB/km, 400 MHz*km 0 bis 82 m (Verbindungsbudget bei 850 nm = 0 bis 8,1 db; 3,0 dB/km, 500 MHz*km (OM2) 0 bis 300 m (Verbindungsbudget bei 850 nm = 0 bis 8,1 db; 3,0 dB/km, 2000 MHz*km (OM3)

Multimode-Faser (MM) 62,5/125 µm

0 bis 26 m (Verbindungsbudget bei 850 nm = 0 bis 8,1 db; 3,2 dB/km, 160 MHz*km 0 bis 33 m (Verbindungsbudget bei 850 nm = 0 bis 8,1 db; 3,2 dB/km, 200 MHz*km (OM1)

Versorgung

Betriebsspannung

Stromversorgung über den Switch

Leistungsaufnahme

1 W

Software

Diagnose

Optische Eingangs- und Ausgangsleistung, Transceiver-Temperatur

Umgebungsbedingungen

MTBF (Telecordia SR-332 Ausgabe 3) @ 25 °C

610 Jahre

Betriebstemperatur

-40-+85 °C

Lager-/Transporttemperatur

-40-+85 °C

Relative Luftfeuchtigkeit (nicht kondensierend)

5–95 %

Abmessungen (B x H x T)

20 mm x 18 mm x 50 mm

Gewicht

74 g

Montage

SFP+-Schlitz

Schutzklasse

IP20

Mechanische Stabilität

IEC 60068-2-6 Vibration

1 mm, 2 Hz–13,2 Hz, 90 min.; 0,7 g, 13,2 Hz–100 Hz, 90 min.; 3.5 mm, 3 Hz–9 Hz, 10 Zyklen, 1 Oktave/Min.; 1 g, 9 Hz–150 Hz, 10 Zyklen, 1 Oktave/Min.

IEC 60068-2-27 Stoß

15 g, 11 ms Dauer, 18 Stöße

Immunität gegen EMC-Störung

EN 61000-4-2 elektrostatische Entladung (Electrostatic Discharge, ESD)

6 kV Kontaktentladung, 8 kV Luftentladung

EN 61000-4-3 elektromagnetisches Feld

10 V/m (80–1000 MHz)

DE 61000-4-4 schnelle Transienten (Burst)

2 kV Stromleitung, 1 kV Datenleitung

DE 61000-4-5 Stoßspannung

Stromleitung: 2 kV (Ader/Erde), 1 kV (Ader/Ader), 1 kV Datenleitung

DE 61000-4-6 Leitungsgeführte Immunität

3 V (10 kHz–150 kHz), 10 V (150 kHz–80 MHz)

Immunität gegen EMC

EN 55022

EN 55022 Klasse A

FCC CFR47 Teil 15

FCC 47CFR Teil 15, Klasse A

Zulassungen

Sicherheit für Geräte der Informationstechnologie

EN60950

Zuverlässigkeit

Explosionsgefährdete Umgebungen

abhängig vom eingesetzten Switch

Schiffbau

abhängig vom eingesetzten Switch

Lieferumfang und Zubehör

Lieferumfang

SFP-Modul

Weitere Anleitungen

Produktdokumentation

https://www.doc.hirschmann.com

Zertifikate

https://www.doc.hirschmann.com/certificates.html

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.14 Revisionsdatum: 26.09.2022
