Produktnummer: DRAGON MACH4000-52G-L2A

Vollständiger Gigabit-Ethernet-Backbone-Layer-2-Switch mit bis zu 52x GE-Ports

Vollständiger Gigabit-Ethernet-Backbone-Switch mit bis zu 52 GE-Ports, modulares Design, Lüftereinheit installiert, Blindplatten für Linecard- und Netzteilsteckplätze enthalten, erweiterte Layer 2 HiOS-Funktionen

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

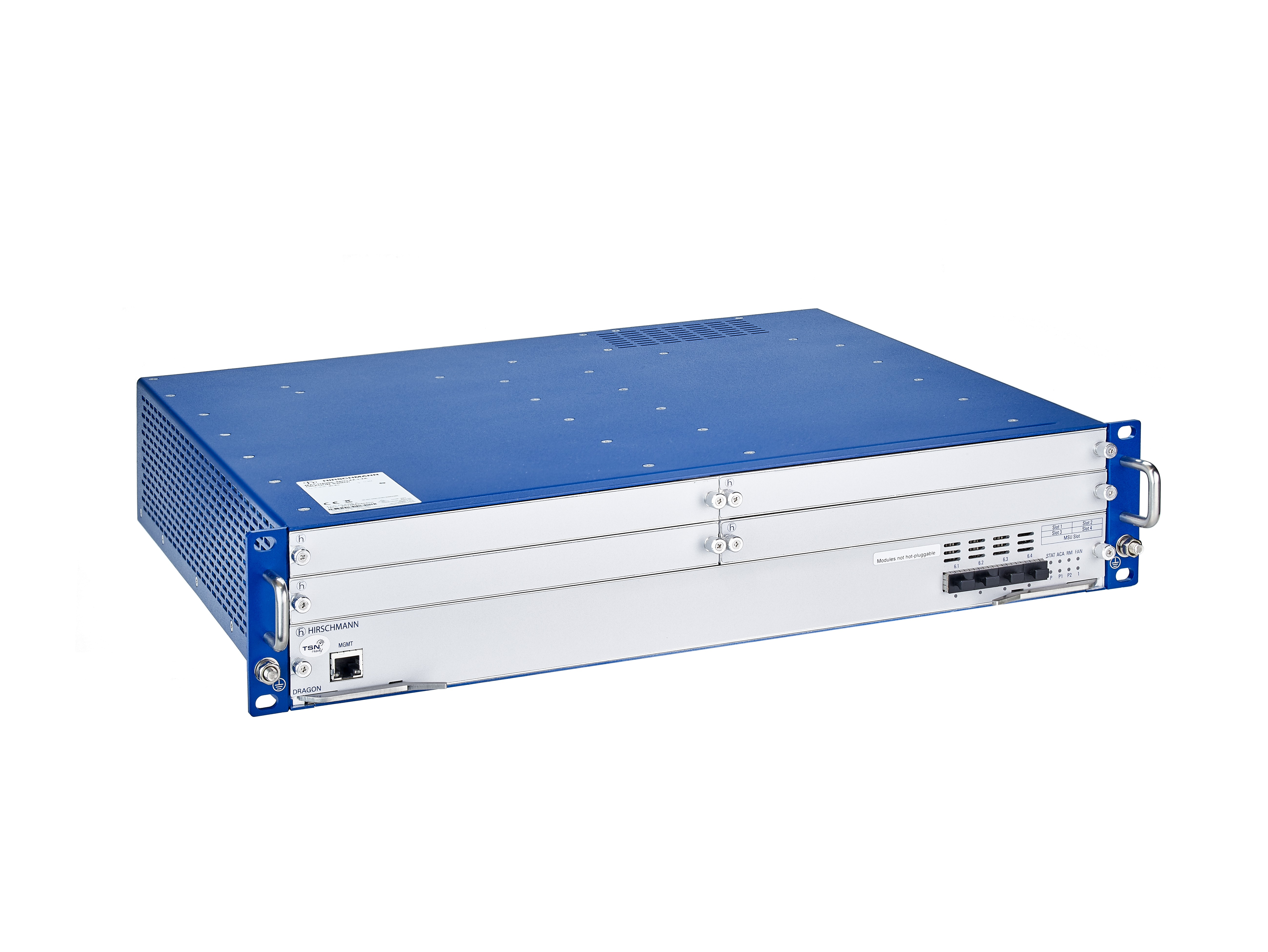

DRAGON MACH4000-52G-L2A

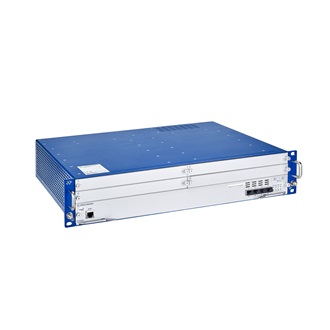

  • DRAGON MACH4000-52G-L2A
1 von 1

Technische Daten

Expand All

Typ

DRAGON MACH4000-52G-L2A

Name

DRAGON MACH4000-52G-L2A

Beschreibung

Vollständiger Gigabit-Ethernet-Backbone-Switch mit bis zu 52 GE-Ports, modulares Design, Lüftereinheit installiert, Blindplatten für Linecard- und Netzteilsteckplätze enthalten, erweiterte Layer 2 HiOS-Funktionen

Software Version

HiOS 09.0.10

Port-Typ und Anzahl

Ports insgesamt bis zu 52, Basiseinheit 4 feste Ports: 4x GE SFP, Modular: 48x FE/GE-Ports erweiterbar mit vier Medienmodul-Slots, 12x FE/GE-Ports pro Modul

V.24-Schnittstelle

1 x RJ45 Buchse

SD-Karten-Halter

1 x zum Anschließen des Autokonfigurationsadapters ACA31 (SD)

USB-Schnittstelle

1 x USB zum Anschließen des Autokonfigurationsadapters ACA22-USB

Betriebsspannung

Netzteileingang: 100 bis 240 V Wechselstrom; Switch kann entweder mit 1 oder 2 vor Ort austauschbaren Netzteilen betrieben werden (separat zu bestellen)

Leistungsaufnahme

80 W (inkl. SFP-Transceiver + 1 Netzteil + Lüftermodul)

Switching

Unabhängiges VLAN-Lernen , Schnelle Alterung , Statische Unicast-/Multicast-Adresseinträge , QoS/Port-Priorisierung (802.1D/p) , TOS/DSCP-Priorisierung , Schnittstellen-Vertrauensmodus , CoS-Warteschlangenverwaltung , IP-Eingangs-DiffServ-Klassifizierung und -Policing , IP-Ausgangs-DiffServ-Klassifizierung und -Policing , Queue-Shaping/Max. Warteschlangenbandbreite, Flusskontrolle (802.3X), Egress Interface Shaping, Ingress Storm Protection, Jumbo Frames, VLAN (802.1Q), Protokollbasiertes VLAN, VLAN Unaware Mode, GARP VLAN Registration Protocol (GVRP), Voice VLAN, MAC-basiertes VLAN, IP-Subnetz-basiertes VLAN, GARP Multicast Registration Protocol (GMRP), IGMP Snooping/Querier pro VLAN (v1/v2/v3), Unbekanntes Multicast-Filtern, Multiple VLAN Registration Protocol (MVRP), Multiple MAC Registration Protocol (MMRP), Multiple Registration Protocol (MRP), Layer 2 Loop Protection

Redundanz

HIPER-Ring (Ring-Switch), HIPER-Ring über Link Aggregation, Link Aggregation mit LACP, Link Backup, Media Redundancy Protocol (MRP) (IEC62439-2) - Redundanz-Manager, Media Redundancy Protocol (MRP) (IEC62439-2) - Redundanz-Client, MRP über Link Aggregation, Redundante Netzwerkkopplung, Sub-Ring-Manager, RSTP 802.1D-2004 (IEC62439-1), MSTP (802.1Q), RSTP Guards

Management

Duale Software-Image-Unterstützung, TFTP, SFTP, SCP, LLDP (802.1AB), LLDP-MED, SSHv2, V.24, HTTP, HTTPS, Traps, SNMP v1/v2/v3, Telnet, DNS-Client, OPC-UA-Server

Diagnose

Management der Adressenkonflikt-Erkennung, MAC-Benachrichtigung, Signalkontakt, Gerätestatus-Indikation, TCPDump, LEDs, Syslog, Dauerhaftes Logging auf ACA, E-Mail-Benachrichtigung, Portbeobachtung mit Auto-Ausschaltung, Link-Flap-Erkennung, Überlast-Erkennung, Duplex-Mismatch-Erkennung, Link-Speed und Duplex-Überwachung, RMON (1,2,3,9), Port-Spiegelung 1:1, Port-Spiegelung 8:1, Port-Spiegelung N:1, RSPAN, SFLOW, VLAN-Mirroring, Port-Spiegelung N:2, Systeminformationen, Selbsttests bei Kaltstart, Kupferkabeltest, SFP-Management, Dialog zur Konfigurationsprüfung, Switch Dump, Snapshot-Konfigurationsfunktion

Konfiguration

Automatisches Rückgängigmachen der Konfiguration (Rollback), Konfigurationsfingerabdruck, textbasierte Konfigurationsdatei (XML), BOOTP/DHCP-Client mit Autokonfiguration, DHCP-Server: pro Port, DHCP-Server: Pools pro VLAN, Autokonfigurationsadapter ACA31 (SD-Karte), Autokonfigurationsadapter ACA21/22 (USB), HiDiscovery, DHCP-Relay mit Option 82, Befehlszeilenschnittstelle (CLI), CLI-Skripting, umfassender MIB-Support, webbasierte Verwaltung, kontextsensitive Hilfe

Sicherheit

MAC-basierte Portsicherheit, Port-basierte Zugriffskontrolle mit 802.1X, Gast-/nicht authentifiziertes VLAN, Integrierter Authentifizierungsserver (IAS), RADIUS-VLAN-Zuweisung, RADIUS-Richtlinienzuweisung, Multi-Client-Authentifizierung pro Port, Umgehung der MAC-Authentifizierung, DHCP-Snooping, IP-Source-Guard, Dynamische ARP-Inspektion, Denial-of-Service-Prävention, LDAP, Ingress-MAC-basierte ACL, Egress-MAC-basierte ACL, Ingress-IPv4-basierte ACL, Egress-IPv4-basierte ACL, Zeitbasierte ACL, VLAN-basierte ACL, Ingress-VLAN-basierte ACL, Egress-VLAN-basierte ACL, ACL-Flow-basierte Begrenzung, Zugriff auf Verwaltung durch VLAN eingeschränkt, Gerätesicherheitsanzeige, Prüfpfad, CLI-Protokollierung, HTTPS-Zertifikatsverwaltung, Eingeschränkter Verwaltungszugriff, Banner zur angemessenen Verwendung, Konfigurierbare Kennwortrichtlinie, Konfigurierbare Anzahl von Anmeldeversuchen, SNMP-Protokollierung, Mehrere Berechtigungsebenen, Lokale Benutzerverwaltung, Remote-Authentifizierung über RADIUS, Benutzerkonto Sperren, Passwortänderung bei der ersten Anmeldung

Zeitsynchronisation

PTPv2 Transparent Clock Two-Step, PTPv2 Boundary Clock, Gepufferte Echtzeituhr, SNTP-Client, SNTP-Server

Verschiedenes

Manuelles Kabelkreuzen, Port Leistungsabschaltung

Betriebstemperatur

0-+60 °C

Minimale Lagertemperatur

-40-+70 °C

Relative Luftfeuchte (nicht kondensierend)

10-95 %

Schutzfarbe auf PCB

Ja (Conformal Coating)

Abmessungen (B x H x T)

480 mm x 88 mm x 445 mm

Montage-Typ

19" Schaltschrank

Schutzklasse

IP20

Basisstandard

C-Tick, CE, EN61132

Verkehrswesen

EN 50121-4

Garantie

60 Monate (weitere Informationen finden Sie in den <a href="https://assets.belden.com/m/1424ddb7a3280e7a/original/Hirschmann-Automation-and-Control-GmbH-Terms-of-Guarantee.pdf"Garantiebedingungen </a )

Zubehör gesondert zu bestellen

Medienmodule (D4K-12xxx), Netzteil (D4K-PSU-300W-HV), Netzkabel (z. B. Netzkabel Europa – 942 271-001), SFP-Transceiver, ACA22-USB (EEC), ACA31

Lieferumfang

Gerät, Sicherheits- und allgemeines Informationsblatt, 3-poliger Klemmenblock für Signalkontakt, Lüftermodul D4K-AIR, 4 × Abdeckplatte für Medienmodulsteckplatz, Abdeckplatte für Netzteilmodulsteckplatz

Aktualisierung und Überarbeitung

Revisionsnummer: 0.112 Revisionsdatum: 10-09-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.112 Revisionsdatum: 10-09-2025


Report An Error

Artikelnummer

Artikelnr. Typ
942318001 DRAGON MACH4000-52G-L2A
