Konfigurierbarer IP67-Switch gemäß IEEE 802.3, PoE+ gemäß IEEE 802.3at, Store-and-Forward-Switching, Ethernet (10 Mbit/s) und Fast-Ethernet (100 Mbit/s)

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

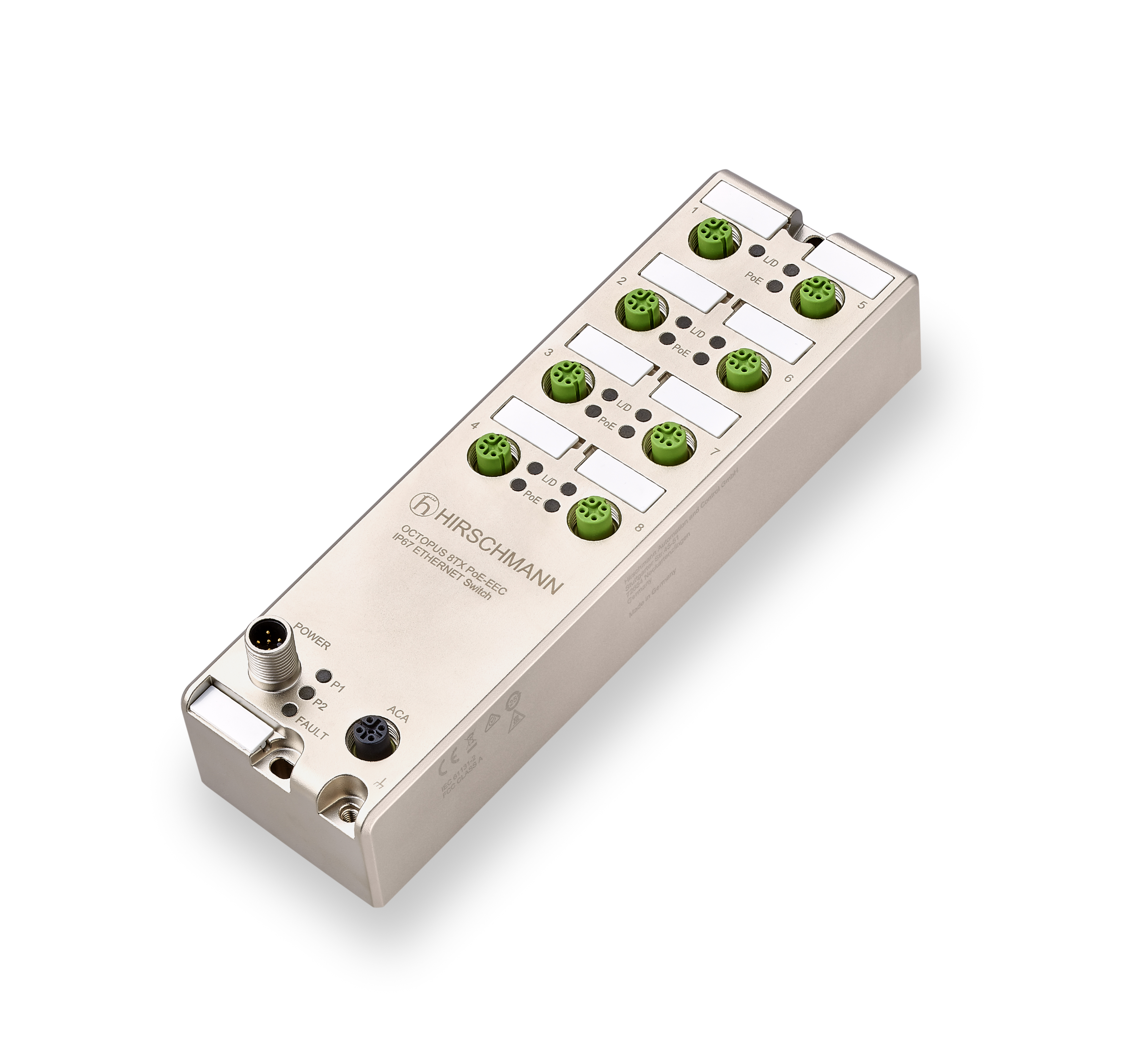

Typ	OCTOPUS 8TX PoE-EEC
Beschreibung	Die OCTOPUS Switches eignen sich für Outdoor-Anwendungen mit rauen Umgebungsbedingungen. Aufgrund der branchentypischen Zulassungen können sie sowohl in Transportanwendungen (E1), als auch in Zügen (EN 50155) und auf Schiffen (GL) eingesetzt werden.
Port-Typ und Anzahl	8 x 10/100 BASE-TX davon 7 PoE+, M12 D-Kodierung, 4-polig, TP-Kabel, Autocrossing, Autonegotiation, Autopolarity

Weitere Schnittstellen

Stromversorgung/Meldekontakt	1 x M12 5-Stift-Steckverbinder, A-Kodierung, kein Meldekontakt
USB-Schnittstelle	1 x M12 5-Pin-Buchse, A-kodiert

Netzwerkgröße – Kabellänge

Verdrilltes Paar (Twisted Pair, TP)	0-100 m

Netzwerkgröße – Kaskadierbarkeit

Linien-/Sterntopologie	alle

Versorgung

Betriebsspannung	24 VDC (16,8. 32 VDC)
Leistungsaufnahme	max. 44 W mit 35 W PoE-Ausgang
Ausgangsleistung in BTU (IT)/h	max. . 30.7
Redundanzfunktionen	redundante Stromversorgung

Software

Diagnose	LEDs (Strom, Verbindungsstatus, Daten, PoE-Status)
Konfiguration	Switch: Alterungszeit, QoS 802.1p-Mapping, QoS DSCP-Mapping. Pro Port: Port-Status, Flusskontrolle, Broadcast-Modus, Multicast-Modus, Jumbo Frames, QoS-Trust-Modus, Port-basierte Priorität, Autonegotiation, Datengeschwindigkeit, Duplex-Modus, Autocrossing, MDI-Status. Pro PoE Port: PoE aktivieren, PoE-Priorität, PoE erlaubte Klassen

Umgebungsbedingungen

MTBF (Telcordia SR-332 Ausgabe 3) @ 25°C	4 755 238 h
Relative Luftfeuchtigkeit (auch kondensierend)	5-100 %
Betriebstemperatur	-40-+70 °C
Hinweis	Bitte beachten Sie, dass einige empfohlene Zubehörteile nur einen Temperaturbereich von -25 ºC bis +70 ºC unterstützen und die möglichen Betriebsbedingungen des gesamten Systems einschränken können.
Minimale Lagertemperatur	-40-+85 °C
Abmessungen (B x H x T)	61 mm x 201 mm x 46 mm
Gewicht	910 g
Montage-Typ	Wandmontage
Schutzklasse	IP65, IP67

Mechanische Stabilität

IEC 60068-2-6 Vibration	1 mm, 2 Hz–13,2 Hz, 90 Min. 0,7 g, 13,2 Hz–100 Hz, 90 Min. 3,5 mm, 3 Hz–9 Hz, 10 Zyklen, 1 Oktave/Min. 1 g, 9 Hz–150 Hz, 10 Zyklen, 1 Oktave/min
IEC 60068-2-27 Stoß	15 g, 11 ms Dauer, 18 Stöße

Immunität gegen EMC-Störung

EN 61000-4-2 elektrostatische Entladung (Electrostatic Discharge, ESD)	6 kV Kontaktentladung, 8 kV Luftentladung
EN 61000-4-3 elektromagnetisches Feld	20 V/m (80–3000 MHz)
DE 61000-4-4 schnelle Transienten (Burst)	2 kV Stromleitung, 4 kV Datenleitung
DE 61000-4-5 Stoßspannung	Stromleitung: 2 kV (Ader/Erde), 1 kV (Ader/Ader), 2 kV Datenleitung
DE 61000-4-6 Leitungsgeführte Immunität	3 V (10 kHz–150 kHz), 10 V (150 kHz–80 MHz)

Immunität gegen EMC

EN 55032	EN 55032 Klasse A
FCC CFR47 Teil 15	FCC 47CFR Teil 15, Klasse A

Zulassungen

Basisstandard	CE, EAC, Australian Regulatory Compliance Mark (RCM)
Sicherheit für Industrial Control Equipment	cUL61010-2-201
Sicherheit für Geräte der Informationstechnologie	EN62368
Explosionsgefährdete Umgebungen	ISA 12.12.01 Klasse 1 Div. 2
Eisenbahnnorm	EN 50155, EN 45545-2, EN 50121-4
Verkehrswesen	E1

Zuverlässigkeit

Garantie	60 Monate (weitere Informationen finden Sie in den <a href="https://assets.belden.com/m/1424ddb7a3280e7a/original/Hirschmann-Automation-and-Control-GmbH-Terms-of-Guarantee.pdf"Garantiebedingungen </a )

Lieferumfang und Zubehör

Zubehör gesondert zu bestellen	ACA22-M12 (EEC) (942 125-001), M12-Stecker, "D"-kodiert (934 445-001) 2 m Anschlussleitung mit M12-Stecker, "D"-kodiert (934 578-001) 5 m Anschlussleitung mit M12-Steckern, "D"-kodiert (934 578-002) 10 m Anschlussleitung mit M12-Steckern, "D"-kodiert (934 578-003) Schott M12 "D"-kodiert auf RJ45 (934 498-001), OCTOPUS Metall-Staubschutzkappen-Set (25 Stück) (942 057-001), OCTOPUS Kunststoff-Staubschutzkappen-Set (25 Stück) (942 057-002)*
Lieferumfang	1 × Gerät, 1 × Transportschutzkappe für Versorgungsspannungsanschluss, 7 × Schutzkappe für M12-Buchse, 1 x M12-Stecker (ELWIKA 5012 PG7) für Stromanschluss, Allgemeine Sicherheitshinweise

Zubehör gesondert zu bestellen

ACA22-M12 (EEC) (942 125-001), M12-Stecker, "D"-kodiert (934 445-001) 2 m Anschlussleitung mit M12-Stecker, "D"-kodiert (934 578-001) 5 m Anschlussleitung mit M12-Steckern, "D"-kodiert (934 578-002) 10 m Anschlussleitung mit M12-Steckern, "D"-kodiert (934 578-003) Schott M12 "D"-kodiert auf RJ45 (934 498-001), OCTOPUS Metall-Staubschutzkappen-Set (25 Stück) (942 057-001), OCTOPUS Kunststoff-Staubschutzkappen-Set (25 Stück) (942 057-002)*

Lieferumfang

1 × Gerät, 1 × Transportschutzkappe für Versorgungsspannungsanschluss, 7 × Schutzkappe für M12-Buchse, 1 x M12-Stecker (ELWIKA 5012 PG7) für Stromanschluss, Allgemeine Sicherheitshinweise

Weitere Anleitungen

Produktdokumentation	https://www.doc.hirschmann.com
Zertifikate	https://www.doc.hirschmann.com/certificates.html
Software-Download	https://my.belden.com/s/downloads
