Technische Daten

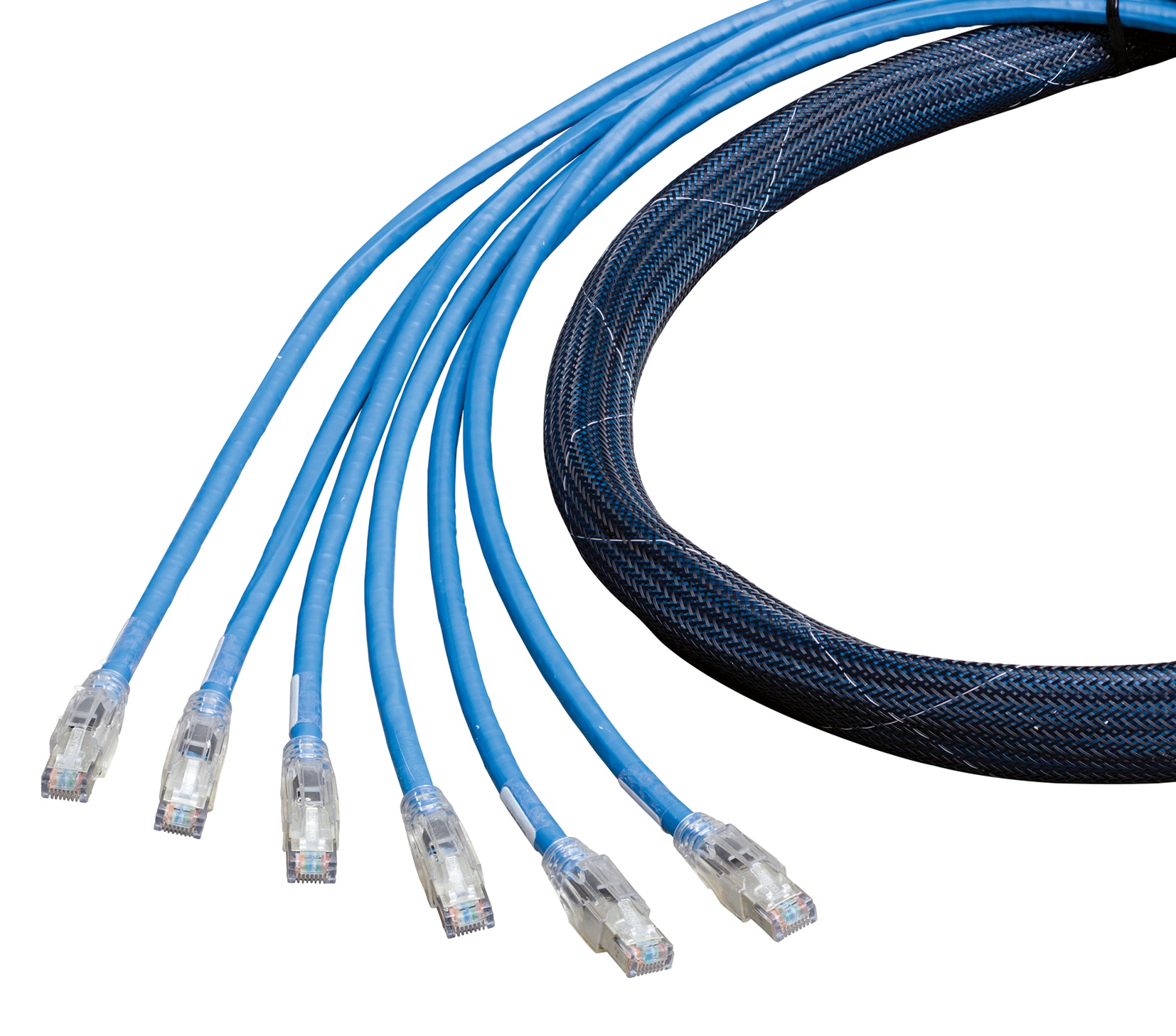

Produktbeschreibung

Mögliche Anwendungen	IBDN-geschirmtes System 10GX, TIA-Kategorie 6A, 10GBASE-T

Physikalische Merkmale (allgemein)

Gesamtanzahl der Paare	4

Gesamt-Nenndurchmesser	1 Zoll
Schaltplan	T568A/B-T568A/B
Verpackung	Einzeln verpackt im Karton

Steckverbinder

Materialien

Description	Material	Color
Boot	Lexan	Translucent
Braided Sleeve	Engineered Polymer Plenum Rated
Conductor	BC - Bare Copper
Front Connection	Blades Phosphor Bronze with 50u inch Gold over Nickel Plating
Inner Jacket	PVC - Polyvinyl Chloride
Insulation	PO - Polyolefin
Outer Jacket	PVC - Polyvinyl Chloride

Elektrische Kenndaten

Durchschlagfestigkeit	1.000 V RMS @ 60 Hz für 1 Minute
Nennstrom	1.500 A
Isolationswiderstand	Mindestens 500 MOhm
Max. Übergangswiderstand	20 mOhm

Temperaturbereich

Temperaturbereich für die Installation	-10°C Bis +60°C
Lagertemperaturbereich	-40°C Bis +70°C
Betriebstemperaturbereich	-10°C Bis +60°C

Mechanische Kenndaten

Min. Biegeradius (Kabel gesamt)	2,400 Zoll
Kompatibilität Stecker/Ummantelung	RJ45

Anschluss-Schnittstelle

Connection	Durabilities
Mated Connection	750 Cycles

Standards

UL-Klassifizierung	Plenum
Datenkategorie	Kategorie 6A
TIA/EIA-Compliance	Kategorie 6A - TIA 568.C.2, Klasse EA - ISO/IEC 11801:2002 Ergänzung 2
Weitere Standards	FCC Teil 68, Unterteil F, IEC 60603-7

Anwendbare Umwelt- und andere Programme

Umgebung	Plenum
EU-Richtlinie 2002/95/EC (RoHS)	Ja
MII Bestell-Nr. 39 (China RoHS)	EUP 50

Entflammbarkeit, LS0H, Toxizitätsprüfung

Sicherheitsbescheinigung	c(UL)us-gelistet

Zugehörige Artikelnummern

Zugehörige Teile	10GX Geschirmte modulare Buchsen und Kupplungen, 10GX Geschirmte Patch-Panels

Produkthinweise

Etikettierung	An beiden Enden beschriftet: Teilenummer, Seriennummer, Anschlussschema, Länge, Individuelle Kabelidentifikation. Kundenspezifische Beschriftung für Kabelkonfektionen optional auf Anfrage.

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.171 Revisionsdatum: 05-10-2023

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.171 Revisionsdatum: 05-10-2023

Report An Error

Artikelnummer

Artikelnr.	Farbe	Länge
CAF2100006A06	Schwarz	6 ft
CAF2100007A06	Schwarz	7 ft
CAF2100008A06	Schwarz	8 ft
CAF2100009A06	Schwarz	9 ft
CAF2100010A06	Schwarz	10 ft
CAF2100012A06	Schwarz	1.2 ft
CAF2100014A06	Schwarz	14 ft
CAF2100015A06	Schwarz	15 ft
CAF2100016A06	Schwarz	16 ft
CAF2100018A06	Schwarz	18 ft
CAF2100020A06	Schwarz	20 ft
CAF2100022A06	Schwarz	22 ft
CAF2100024A06	Schwarz	24 ft
CAF2100025A06	Schwarz	25 ft
CAF2100026A06	Schwarz	26 ft
CAF2100028A06	Schwarz	28 ft
CAF2100030A06	Schwarz	30 ft
CAF2100032A06	Schwarz	32 ft
CAF2100034A06	Schwarz	34 ft
CAF2100035A06	Schwarz	35 ft
CAF2100036A06	Schwarz	36 ft
CAF2100038A06	Schwarz	38 ft
CAF2100040A06	Schwarz	40 ft
CAF2100045A06	Schwarz	45 ft
CAF2100050A06	Schwarz	50 ft
CAF2100070A06	Schwarz	70 ft
CAF2106010A06	Blau	10 ft
CAF2106015A06	Blau	15 ft
CAF2106020A06	Blau	20 ft
CAF2106025A06	Blau	25 ft
CAF2106030A06	Blau	30 ft
CAF2106035A06	Blau	35 ft
CAF2106040A06	Blau	40 ft
CAF2106045A06	Blau	45 ft
CAF2106050A06	Blau	50 ft
CAF2108006A06	Grau	6 ft
CAF2108007A06	Grau	7 ft
CAF2108008A06	Grau	8 ft
CAF2108009A06	Grau	9 ft
CAF2108010A06	Grau	10 ft
CAF2108012A06	Grau	1.2 ft
CAF2108014A06	Grau	14 ft
CAF2108015A06	Grau	15 ft
CAF2108016A06	Grau	16 ft
CAF2108018A06	Grau	18 ft
CAF2108020A06	Grau	20 ft
CAF2108022A06	Grau	22 ft
CAF2108024A06	Grau	24 ft
CAF2108025A06	Grau	25 ft
CAF2108026A06	Grau	26 ft
CAF2108028A06	Grau	28 ft
CAF2108030A06	Grau	30 ft
CAF2108032A06	Grau	32 ft
CAF2108034A06	Grau	34 ft
CAF2108035A06	Grau	35 ft
CAF2108036A06	Grau	36 ft
CAF2108038A06	Grau	38 ft
CAF2108040A06	Grau	40 ft
CAF2108045A06	Grau	45 ft
CAF2108050A06	Grau	50 ft
CAF2109010A06	Weiß	10 ft
CAF2109015A06	Weiß	15 ft
CAF2109020A06	Weiß	20 ft
CAF2109025A06	Weiß	25 ft
CAF2109030A06	Weiß	30 ft
CAF2109035A06	Weiß	35 ft
CAF2109040A06	Weiß	40 ft
CAF2109045A06	Weiß	45 ft
CAF2109050A06	Weiß	50 ft
