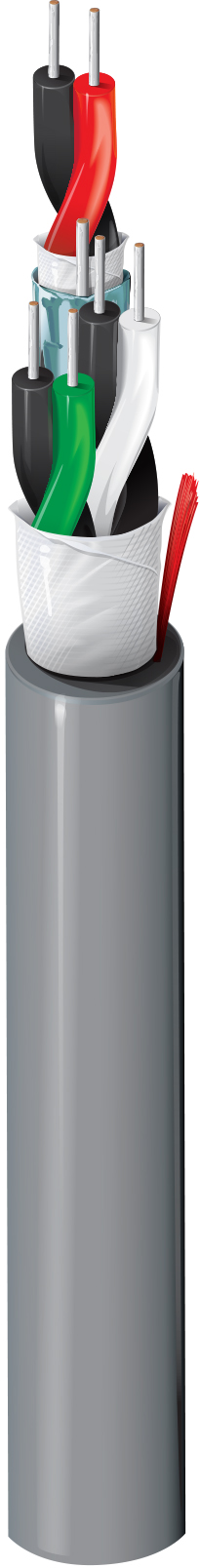

Produktnummer: 5584G1

Sicherheit & Sound, #22-1pr, #22-2pr TC, geschirmtes Paar, CM, wassergeschützt

Sicherheit & Tonkabel, Nenn-CM, 1–22 AWG massives verzinntes Kupferpaar mit PVC-Isolierung und Beldfoil®-Abschirmung, 2–22 AWG massive verzinnte Kupferpaare mit PVC-Isolierung, inneres und gesamtes wasserabweisendes Band, PVC-Ummantelung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
5584G1
  • 5584G1
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Sicherheitssystem, Gegensprechanlage/PA, Audio/Lautsprecher, Leistungsbegrenzte Steuerung, Laute & Feuchte Umgebung, Unterirdischer Kanal

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG Solid TC - Tinned Copper
Pair(s) 2 22 AWG Solid TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PVC - Polyvinyl Chloride 0.01 in (0.25 mm) 0.046 in (1.2 mm) Black & Red
Pair(s) PVC - Polyvinyl Chloride 0.01 in (0.25 mm) 0.046 in (1.2 mm) Black & White, Black & Green

Innenabschirmung

Element Shield Type Material Coverage Drainwire Type
Blk/Red Pair Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (Solid) TC

Anmerkungen zur Tabelle "Innere Abschirmung"

Wasserabweisendes Band

Äußere Abschirmung

Material
No Shield

Äußere Ummantelung

Separator Material Nom. Thickness Nom. Diameter Ripcord
Waterblocking Tape PVC - Polyvinyl Chloride 0.025 in (0.64 mm) 0.283 in Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,283 Zoll

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Pair(s) 20.6 Ohm/1000ft 33 pF/ft (110 pF/m) 58.6 pF/ft (192 pF/m) 3.2 Amps per Conductor at 25ºC
Pair(s) 20.6 Ohm/1000ft (67.6 Ohm/km) 18 pF/ft (59 pF/m) 3.2 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
105°C -20°C To +105°C

Biegeradius

Stationary Min. Installation Min.
2.83 in (71.9 mm) 2.83 in

Maximale Zugspannung

59 lbs (27 kg)

Gewicht Kabelgebinde

31,7 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL 1685, IEEE 1202 FT4

NEC/UL-Compliance

Artikel 800, CM

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.306 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.306 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
5584G1 0101000 Schwarz 612825164708
5584G1 0081000 Grau 612825164685 C
