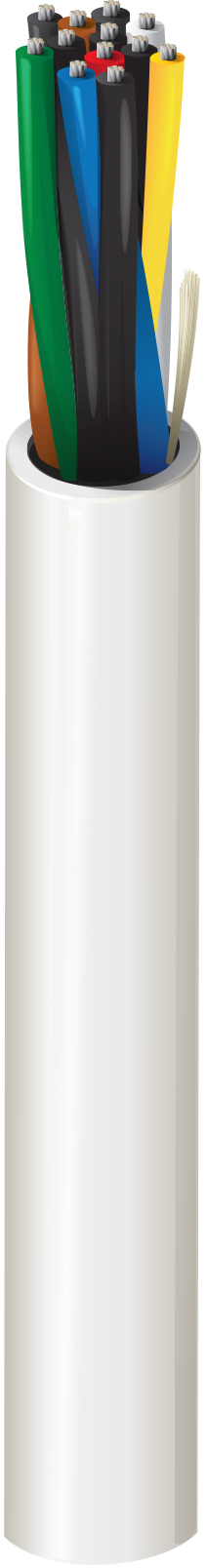

Produktnummer: 6545UE

Sicherheit & Sound, #22-6pr, BC, CMP

Sicherheit & Soundkabel, Plenum-CMP 6–22 AWG, verseilte blanke Kupferpaare mit Flamarrest®-Isolierung, Flamarrest®-Ummantelung mit Aufreißfaden

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
6545UE
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Sicherheitssystem, Gegensprechanlage/PA, Audio/Lautsprecher, leistungsbegrenzte Steuerungen

Leiter

AWG Stranding Material No. of Pairs
22 7x30 BC - Bare Copper 6

Anzahl der Leiter

12

Isolierung

Material Material Trade Name Nominal Wall Thickness
PVC - Polyvinyl Chloride Flamarrest® 0.009 in

Farbtafel

Color
Black & Red
Black & White
Black & Green
Black & Blue
Black & Yellow
Black & Brown

Äußere Abschirmung

Material
No Shield

Äußere Ummantelung

Material Material Trade Name Nominal Diameter Nominal Wall Thickness Ripcord
PVC - Polyvinyl Chloride Flamarrest® 0.264 in 0.015 in Yes

Leiter DCR

Nominal Conductor DCR
16.3 Ohm/1000ft

Kapazität

Nom. Capacitance Conductor to Conductor
25 pF/ft

Induktivität

Nominal Inductance
0.17 µH/ft

Bemessungsstrom

Max. Recommended Current [A]
2 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V RMS

Betriebstemperaturbereich

0°C Bis +75°C

Gewicht Kabelgebinde

43 lbs/1000ft

Maximal empfohlene Zugspannung

109.2 lbs

Minimaler Biegeradius der Nebenachse

2.5 in

NEC/(UL)-Compliance

CMP

CEC/C(UL)-Compliance

CMP

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2003/96/EC (BFR)

Ja

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

Einhaltung der EU-Richtlinien

EU-Richtlinie 2003/11/EC (BFR)

EU CE-Zeichen

Ja

MII Bestell-Nr. 39 (China RoHS)

Ja

Entflammbarkeit gemäß UL

NFPA 262 Plenum, Flammtest (UL910)

CSA-Entflammbarkeit

FT6

UL-Nennspannung

300 V RMS

Plenum (J/N)

Ja

Keine Plenum-Nummer

5545UE

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.293 Revisionsdatum: 05-31-2024

Aktualisierung und Überarbeitung

Revisionsnummer: 0.293 Revisionsdatum: 05-31-2024


Report An Error

Artikelnummer

Artikelnr. Farbe UPC
6545UE 8771000 Natur 612825178453
