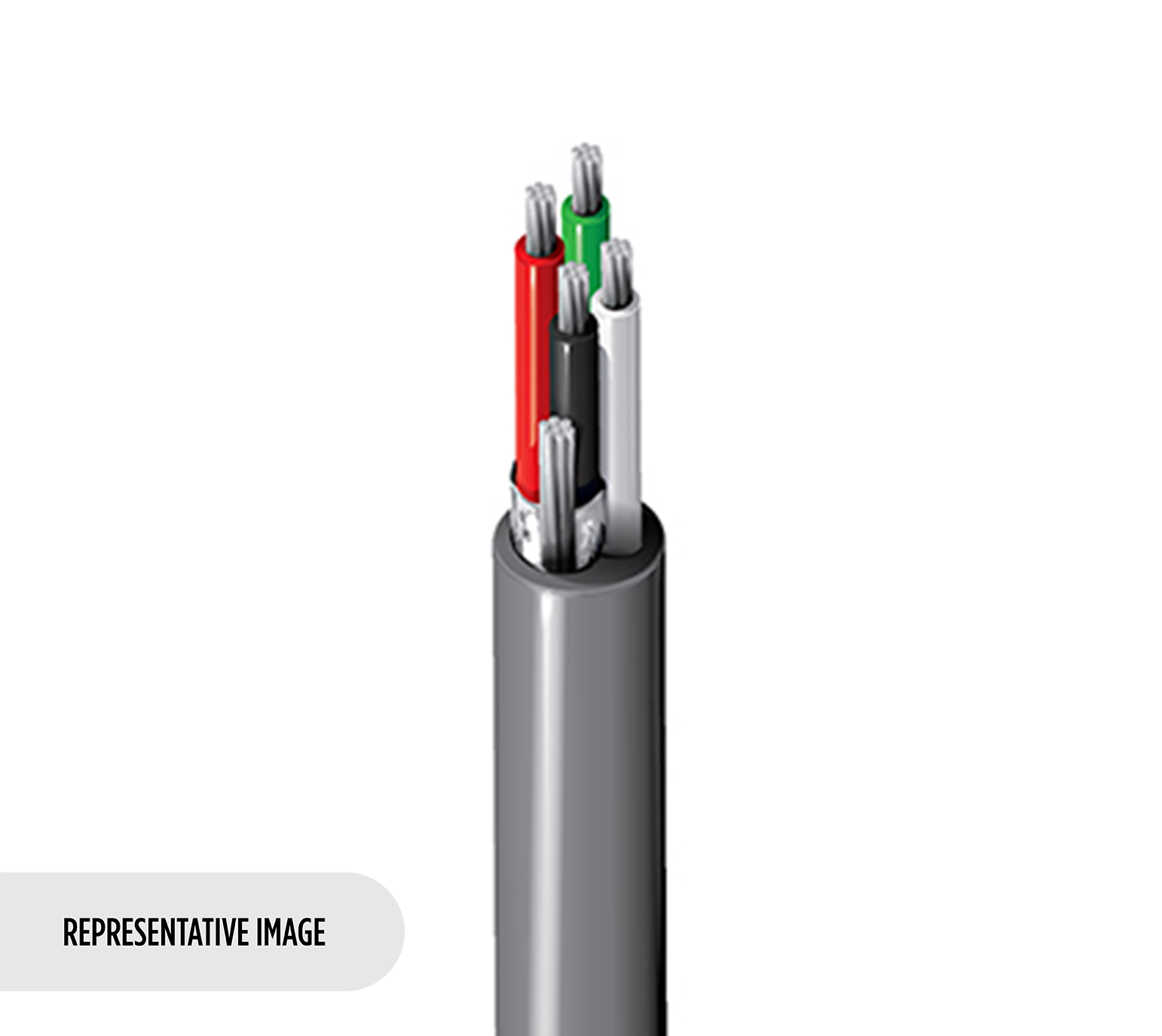

Produktnummer: 8763

Audio, Steuerung und Instrumentierung, 1 Paar 20 AWG, geschirmt; 1 Leiter 20 AWG ungeschirmt

1 Paar 20 AWG, 1 Leiter 20 AWG, Litze (7 x 28) TC, Polyethylen-Isolierung, Leiter verkabelt, Beldfoil®-Abschirmung wie angegeben (100 % Abdeckung), 20 AWG Litze TC-Ableitdraht, PVC-Ummantelung.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8763
  • 8763
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Niederspannungs-Analogsignale (4–20 mA, 0–10 V, ...); Niederspannungs-Digitalsteuerung (24 V, …); Line-Level-Audio; Computerkommunikation; Panel-Verdrahtung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 1 20 AWG 7x28 TC - Tinned Copper
Conductor(s) 1 20 AWG 7x28 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene 0.014 in (0.36 mm) 0.066 in (1.7 mm) Shielded: Black & Red
Conductor(s) PE - Polyethylene 0.014 in (0.36 mm) 0.066 in (1.7 mm) Unshielded: Clear

Innenabschirmung

Element Shield Type Material Coverage Drainwire Type
Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC
Conductor(s) No Shield

Äußere Abschirmung

Material
No Shield

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.0275 in (0.699 mm) 0.21 in

Gesamtdurchmesser des Kabels (Nennwert)

0,21 Zoll

Elektrik

Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Max. Current
Pair(s) 9.1 Ohm/1000ft 26 pF/ft (85 pF/m) 48 pF/ft (160 pF/m) 62 Ohm 3.9 Amps per Conductor at 25ºC
Conductor(s) 9.1 Ohm/1000ft (30 Ohm/km) 7.52 Ohm/1000ft (24.7 Ohm/km) 3.9 Amps per Conductor at 25ºC

Speisung

Voltage Rating
350 V

Temperatur

Operating
-30°C To +90°C

Biegeradius

Stationary Min. Installation Min.
2.1 in (53 mm) 2.1 in

Maximale Zugspannung

50 lbs (23 kg)

Gewicht Kabelgebinde

25 Pfund/1000 Fuß

Umweltverträglichkeit

Beständigkeit gegen Sonneneinstrahlung

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Beldfoil Abschirmung ist nur über dem roten und schwarzen Paar. Der transparente Leiter ist ungeschirmt.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.362 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.362 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8763 0601000 Chrom Rolle 1.000 ft 612825216193 C
