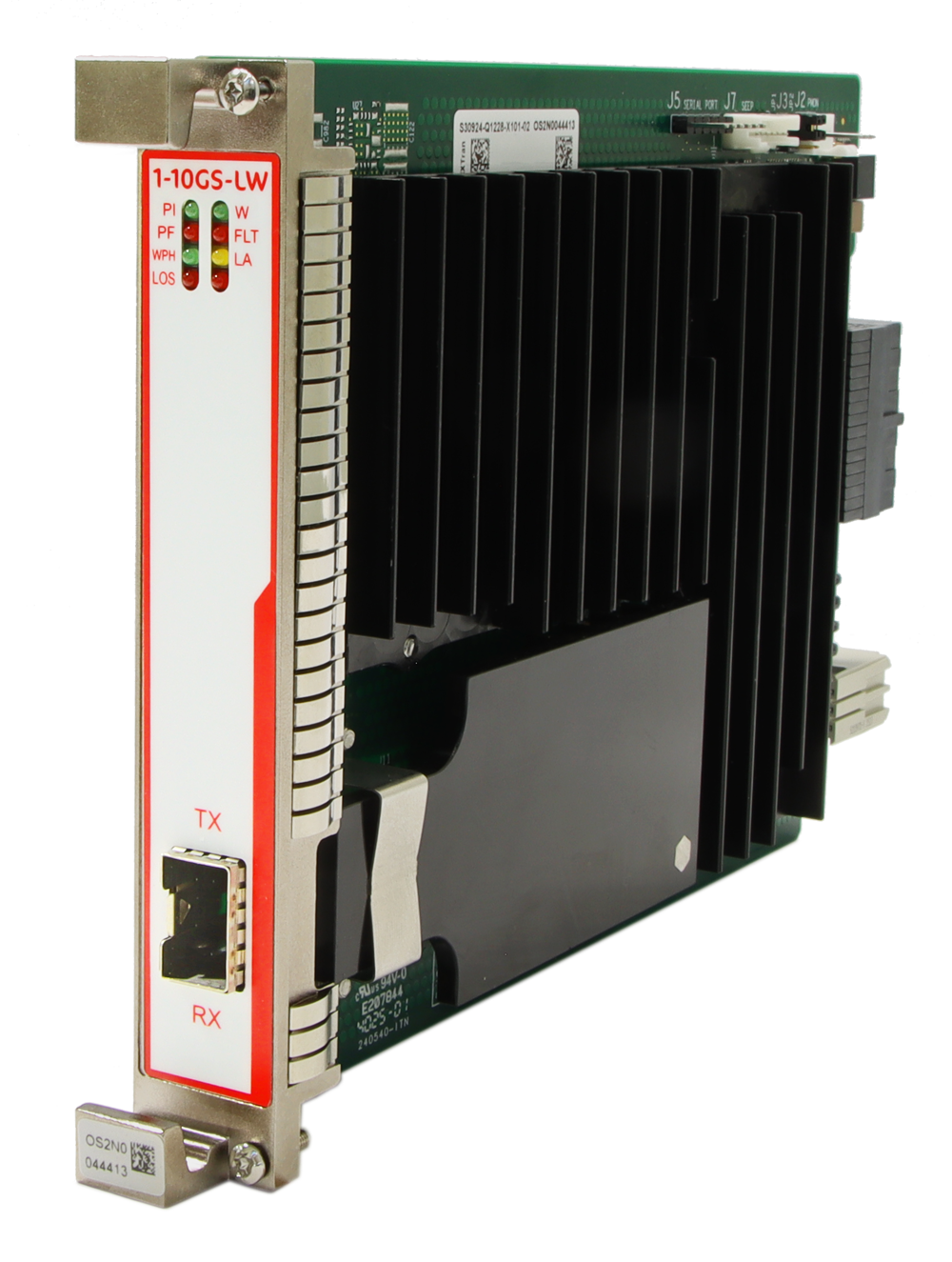

Produktnummer: 1-10GS-LW

10G Ethernet-Schnittstelle - XTran-Schnittstellenmodul mit 1x 10-Gigabit-SFP+-LAN/WAN-Anschluss)

Das Schnittstellenmodul 1-10GS-LW (=IFM) unterstützt 10 Gigabit Ethernet gemäß dem IEEE 802.3ae-2002 Standard mit einem SFP+ Formfaktor. Dieser Standard spezifiziert Vollduplex-Punkt-zu-Punkt-Verbindungen. Dieser Standard sieht außerdem zwei Arten von PHY vor: LAN PHY und WAN PHY. Dieses Modul verfügt über einen optischen 10-Gbit/s-LAN/WAN-Anschluss an der Vorderseite (LAN = Local Area Network; WAN = Wide Area Network) und ist über TXCare (=XTran Management System) konfigurierbar. 1-10GS-LW bezieht sich auf „1 Port – 10 Gigabit SFP+ – LAN WAN“.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
1-10GS-LW
5 von 5

Technische Daten

Expand All

Name

S30924-Q1228-X101

Port-Typ und Anzahl

1x SFP (Glasfaser, optisch): 10GE+

Portmodus

LAN, WAN

Betriebsspannung

+12 V

Leistungsaufnahme

Gemessen bei 25°C /77° F, mit Datenübertragung: 8W

Verkehrssteuerung & Sicherheit

Port-Tracking; HQoS (=Erweiterte Warteschlangensätze): nur an WAN-Ports in Aggregationsknoten; E-Tree (LAN-Ports); Storm Control; BPDU Guard; IP-ACL (max. 1 Regel); MAC-ACL (max. 1 Regel); Sticky MAC; MAC-Limit; Statische MAC-Tabelle

Synchronisation

Sync-E; PTP IEEE 1588v2 (=Precision Time Protocol): als transparenter Taktgeber

Hardware-Funktionen

LAG (nur LAN-Ports in Aggregationsknoten); Smart SFPs

Protokollinteraktion

BIG (=Backbone Isolation Guard) auf RGERP; Dual Homing; RGERP, MRP; STP-Interaktion

Test & Debugging-Funktionen

Verlustmessung (LM) (in Aggregationsknoten); Verzögerungsmessung (DM) (in Aggregationsknoten); Tunnel-Ping; Tunnel-Traceroute; Port-Mirroring; MAC-Überwachung

L2 & L3 Funktionen

LLDP (LLDP)

Verschlüsselung

MACSec

Konfigurierbare Dienste

Ethernet; Serieller Port-Server: Externer TCP-Client/Server; VoIP

MTBF (Telcordia SR-332 Ausgabe 4) @ 25°C

238 Years

Betriebstemperaturbereich

Mit XT-1104-A, XT-2206-A, XT-2209-A, XT-2210-A (Aggregationsknoten): -30 bis 65 °F (-22 bis 149 °F); Mit XT-2215-A (Kernknoten): -20 bis 55 °F (-4 bis 131 °F)° +°C ° °° +°C ° °

Lagertemperaturbereich

-30 bis 75 (-22 bis 167 °F)° +°C ° °

Relative Luftfeuchte (nicht kondensierend)

0-95 %

Gesamtbreite

20.32 mm

Gesamthöhe

126 mm

Gesamttiefe

195 mm

Gewicht

0.37 kg

Basisstandard

CE, EN 55032:2015 + A11:2020, EN IEC 61000-3-2:2019, EN 61000-3-3:2013 + A2 :2021, EN 55035:2017 + A11:2020, EN IEC 61000-6-1:2019, EN IEC 61000-6-2:2019, EN IEC 61000-6-3:2021, EN IEC 61000-6-4:2019

Sicherheit für Industrial Control Equipment

EN 62368-1:2014

Energieversorgungsunternehmen

EN 61000-6-5:2015, EN 61850-3:2014 (§6.7), IEEE 1613-2009 (§4), IEEE1613-2013 (Absatz 5,7,8,9,10)

Verkehrswesen

DE 50121-4:2016 + A1:2019

Garantie

Standardmäßig 1 Jahr (Verlängerung möglich)

Zubehör gesondert zu bestellen

Schnittstellenadapter-Kit für Core-Knoten: C30965-A9550-D16

Produktdokumentation

Verfügbar über das Belden Solutions Portal

Zertifikate

Verfügbar über das Belden Solutions Portal

Software-Download

Verfügbar über das Belden Solutions Portal

Aktualisierung und Überarbeitung

Revisionsnummer: 0.23 Revisionsdatum: 04-27-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.23 Revisionsdatum: 04-27-2026
