Produktnummer: 7-SERIAL

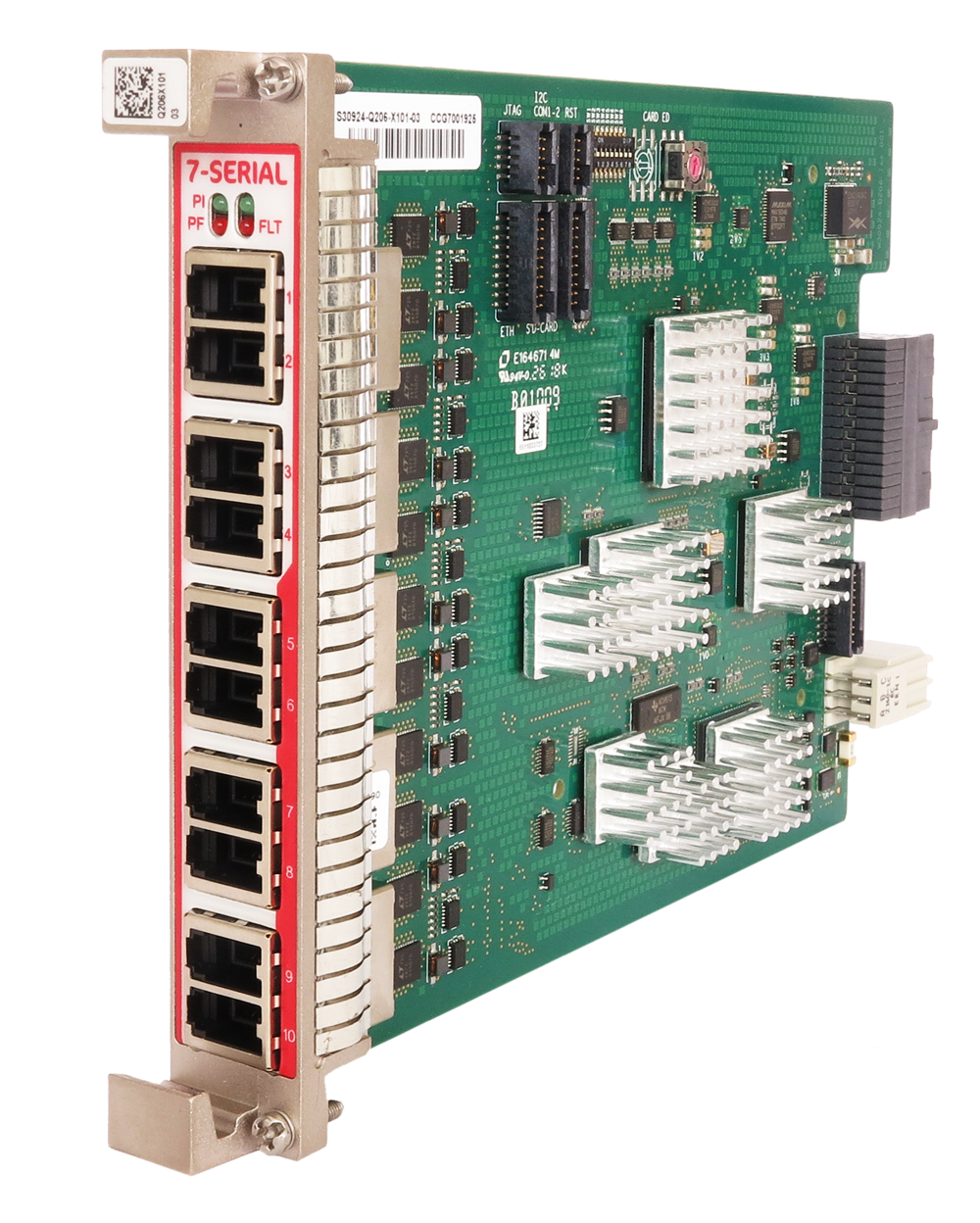

XTran-Schnittstellenmodul mit 7 seriellen Schnittstellen

Das 7-SERIAL-Schnittstellenmodul (=IFM) stellt 7 logische serielle Schnittstellen bereit. Je nach Verwendungszweck des IFM variiert die Anzahl der verfügbaren seriellen Schnittstellen zwischen 4 und 7 pro IFM. Diese Ports können zur Übertragung von RS232, RS422 und RS485 in einem seriellen Ethernet (asynchroner Modus) oder Circuit Emulation Service (asynchroner/synchroner Modus) oder X.21 und V.35 in einem Circuit Emulation Service (optimierter/vollständiger Modus) verwendet werden.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
7-SERIAL
5 von 5

Technische Daten

Expand All

Produktkategorie

Legacy-Schnittstellenkarte

Name

S30924-Q206-X101

Port-Typ und Anzahl

10x RJ-5-Steckverbinder

Portmodus

LAN

Betriebsspannung

+12 V

Leistungsaufnahme

Gemessen bei 25°C /77° F, mit Datenübertragung: 6.5W

Synchronisation

Asynchron / Synchron

Test & Debugging-Funktionen

Test & Loopback, Verlustmessung (LM) (in Aggregations-/Zugriffsknoten), Verzögerungsmessung (DM) (in Aggregations-/Zugriffsknoten), Tunnel-Ping, Tunnel-Traceroute, Portspiegelung (kann nur Quelle sein, kann auf Ethernet-IFMs gespiegelt werden), MAC-Monitor (Knotenebene)

Konfigurierbare Dienste

Schnittstellentypen: RS232 / RS422 / RS485 / X.21 / V.35; Funktion der seriellen Schnittstelle: DTE (Datenendgerät), DCE (Datenkommunikationsgerät); Schaltungsemulation; Serielles Ethernet; Serieller Port-Server

MTBF (Telcordia SR-332 Ausgabe 4) @ 25°C

159 Years

Betriebstemperaturbereich

Mit XT-1104-A, XT-2206-A, XT-2209-A, XT-2210-A (Aggregationsknoten): -30° bis +65°C (-22° bis 149°F); Mit XT-2215-A (Kernknoten): -20° bis +55°C (-4° bis 131°F

Lagertemperaturbereich

-30 bis 75 (-22 bis 167 °F)° +°C ° °

Relative Luftfeuchte (nicht kondensierend)

0-95 %

Gesamtbreite

20.32 mm

Gesamthöhe

126 mm

Gesamttiefe

195 mm

Gewicht

0.24 kg

Basisstandard

CE, EN 55032:2015 + A11:2020, EN IEC 61000-3-2:2019, EN 61000-3-3:2013 + A2 :2021, EN 55035:2017 + A11:2020, EN IEC 61000-6-1:2019, EN IEC 61000-6-2:2019, EN IEC 61000-6-3:2021, EN IEC 61000-6-4:2019

Sicherheit für Industrial Control Equipment

EN 62368-1:2014

Energieversorgungsunternehmen

EN 61000-6-5:2015, EN 61850-3:2014 (§6.7), IEEE 1613-2009 (§4), IEEE1613-2013 (Absatz 5,7,8,9,10)

Verkehrswesen

DE 50121-4:2016 + A1:2019

Garantie

Standardmäßig 1 Jahr (Verlängerung möglich)

Zubehör gesondert zu bestellen

Schnittstellenadapter-Kit für Core-Knoten: C30965-A9550-D16; Kabelsatz für Stecker 1-5 (offen) für 7-SERIAL-Port 1-3: C30965-A9550-D8; Kabelsatz für Stecker 6-10 (offen) für 7-SERIAL-Port 4-7: C30965-A9550-D9

Zertifikate

Verfügbar über das Belden Solutions Portal

Software-Download

Verfügbar über das Belden Solutions Portal

Aktualisierung und Überarbeitung

Revisionsnummer: 0.35 Revisionsdatum: 04-27-2026
