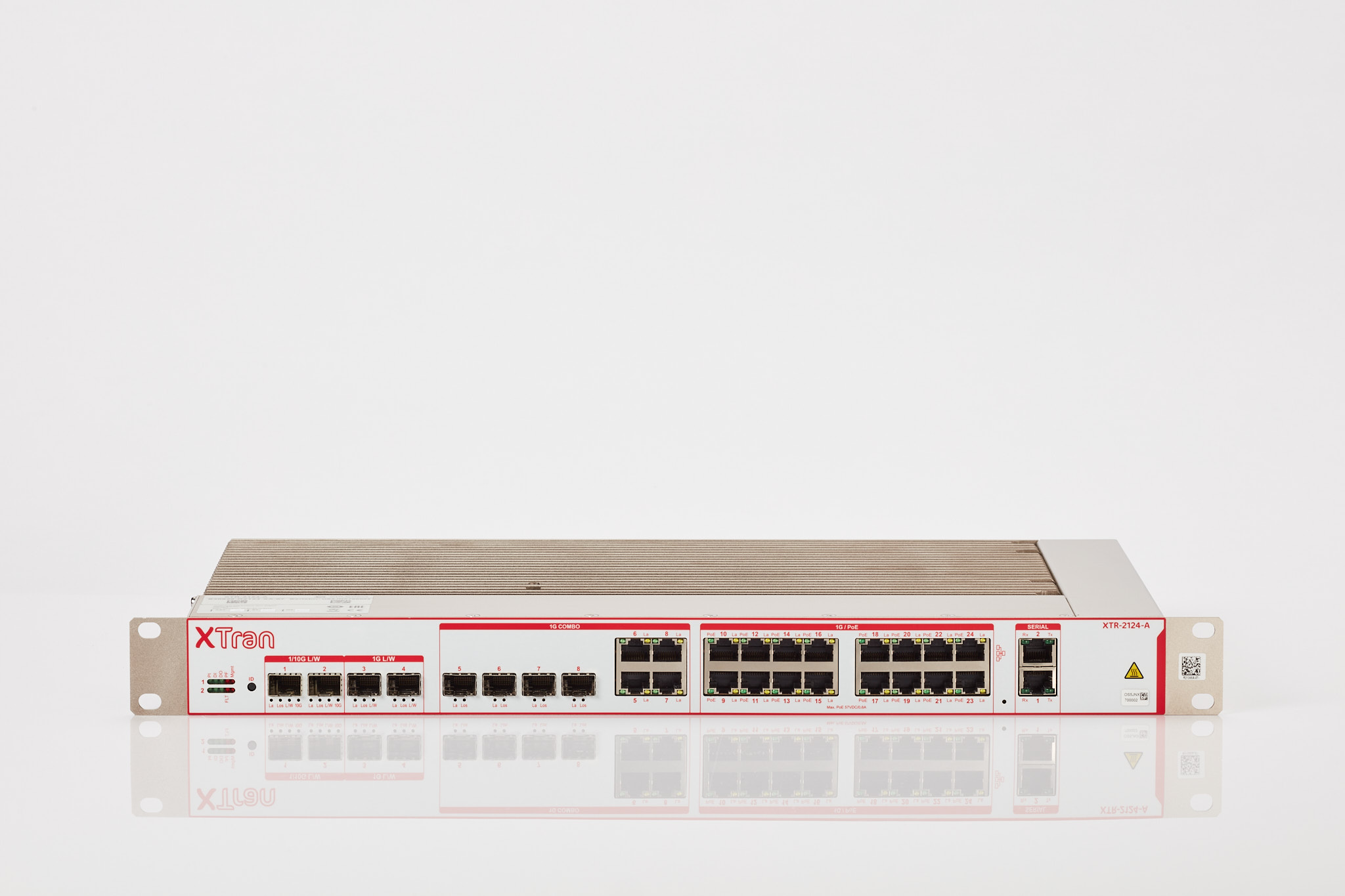

Produktnummer: XTR-2124-A

Rackmount-Xtran-Knoten mit 24 Ports

Der XTR-2124-A ist ein rackmontiertes Netzwerkgerät mit hoher Portdichte und gehört zur XTran-Produktfamilie. Es kombiniert MPLS-TP-Transport im Backbone mit Layer-2- und Layer-3-Funktionen an den Ethernet-Zugangsports in einem integrierten industriellen IP20-Gehäuse, das in einem 19-Zoll-Rack montiert werden kann. Der XTR-2124-A bietet insgesamt 24 Ethernet-Anschlüsse und 2 serielle Anschlüsse. Der XTran Access-Knoten zeichnet sich durch ein robustes Design aus und entspricht den EMV-Normen. XTR-2124-A-Knoten können zum Aufbau eines eigenständigen Netzwerks verwendet werden oder als MPLS-Zugangsnetzwerk in Kombination mit modularen XTran Core- und Aggregationsknoten eingesetzt werden.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
XTR-2124-A
5 von 5

Technische Daten

Expand All

Produktkategorie

Zugriffsknoten

Name

S30926-R2124-XA

Port-Typ und Anzahl

LAN/WAN-Anschlüsse (MPLS-TP): 2x 1/10 Gbit/s SFP+ (Port 1 & 2) (optisch), 2x 1 Gbit/s SFP (Port 3 & 4) (optisch/elektrisch); LAN-Ports (L2/L3): 4x 1-Gbit/s-Combo-RJ-45/SFP (Port 5–8) (optisch/elektrisch), 16x 100/1000-TX-Ports mit PoE/PoE+ (Port 9 - 24)

WAN

Port 1& 2: 1/10 Gbit/s SFP+, Port 3 & 4: 1 Gbit/s SFP

Seriell

2x serielle Schnittstellen RJ-45 (RS232/422/485), Asynchrone serielle Schnittstelle über Ethernet RS232: Rx, Tx, RTS, CTS, GND, RS422/485: Rx, Tx.

SD-Karten-Halter

1 Steckplatz: Ermöglicht einfachen Austausch im Feld

Digitaler Eingang

Zwei digitale Eingänge (=DI) zur Erkennung eines offenen oder geschlossenen potentialfreien Kontakts.

Linien-/Sterntopologie

alle

Betriebsspannung

Redundanter Stromeingang: 24-57 VDC (Imax 10A). Für den PoE-Betrieb ist eine Eingangsspannung von 44-57 VDC am Knoten erforderlich, PoE+ Für den Betrieb ist eine Eingangsspannung von 50-57 VDC erforderlich.

Leistungsaufnahme

&unter 60 W (ohne PoE-Leistung) Maximaler PoE-Wert+ Leistung = 400 W für 16 Ports, mit maximal 30 W pro Port

Switching

Schutzschaltung unter 50 ms in allen Netzwerktopologien (MPLS-TP) , Nicht-blockierende 64 Gbit/s , 95 Mpps (Layer-2-Durchsatz) , MTU bis zu 9k , 32k MAC-Adressen , 4k Layer-2-Multicast-Einträge , 2k VFI , 4k MPLS-Einträge , BFD-Hardwareunterstützung

Management

Automatische Bereitstellung und Einrichtung des DCN für die Verwaltung, vollständige SNMP v3-Verwaltung (keine CLI erforderlich), Management-Port an jedem CSM-Modul, 2 Eingangskontakte zur Weiterleitung lokaler Alarme an die TXCare-Plattform, 2 Ausgangskontakte zur lokalen Alarmauslösung, austauschbarer Speicher für einfachen CSM-Austausch vor Ort, hardwaregestütztes OAM, automatische Schutzumschaltung über BFD, LSP-Ping und LSP-Trace über BFD, Leistungsüberwachung basierend auf Y.1731-Verlust und -Verzögerung

Diagnose

Erweiterte Überwachungsfunktionen basierend auf MPLS-TP OAM-Erweiterungen

Sicherheit

Management-Kommunikationsverschlüsselung SNMP V3, MAC & IP-basierte ACL, MAC-Begrenzung: Begrenzung der Anzahl zulässiger MAC-Adressen pro VLAN, Sticky MAC: Umwandlung gelernter MAC-Adressen in statische und Deaktivierung des MAC-Lernens, IEEE 802.1x-Authentifizierung, NMS Radius-Authentifizierung auf TXCare NMS (Anmeldung), SD-Kartenverschlüsselung: Verschlüsselung von Konfigurationsdaten auf der SD-Karte, MACSec-Verschlüsselung der WAN-Verbindung

Routing

VRF (Virtual Routing and Forwarding, virtuelle Router), VRRP (Virtual Router Redundancy Protocol), Statisches Routing (über TXCare NMS konfigurierte statische Routen), Dynamisches Routing (OSPF-Routingprotokoll, Open Shortest Path First), Multicast-Routing über PIM-SM (Protokollunabhängiges Multicast), IGMP-Querier, DHCP-Relay

MPLS-Vermittlung und -Weiterleitung

2k VFI, 4k Layer-2-Multicast-Einträge, 4k MPLS-Einträge, 32k MAC-Adressen, 95 Mpps (Layer-2-Durchsatz), BFD-Hardwareunterstützung, MTU bis zu 9k, Nicht-blockierendes 64-Gbit/s-Transfer, Schutzschaltung unter 50 ms in allen Netzwerktopologien (MPLS-TP)

Dienstqualität (QoS)

VLAN-basierte Dienste können einem dedizierten Pseudowire mit striktem Traffic Engineering zugeordnet werden. Die VLAN-Prioritätsverwaltung basiert auf IEEE 802.1p, die DSCP-Prioritätsverwaltung auf dem DSCP-Wert des IP-Pakets. LAN-Ports (Port 5–24): 8 Queues pro Port. WAN-Ports (Port 1–4): Hierarchischer Scheduler mit strikter Priorität und Weighted Deficit Round Robin. Traffic Engineering pro Dienst über das MPLS-Netzwerk: Bandbreite, Burstgröße, Priorität usw.

MPLS-TP-Dienst

E-LINE Punkt-zu-Punkt-Dienst (VPWS), E-LAN Layer-2-VPN, Multipoint (VPLS), L3VPN Layer-3-VPN, Ring/Subrings Logischer Ethernet-Ring (ERPSv2), E-TREE Multipoint-Kommunikation nur zwischen Root und Leaves erlaubt, 1:1, ERP logische Ringe (<50ms Schutzumschaltung) Schutzschemata

Management-Software

Der XTR-2124-A kann vollständig über das TXCare Netzwerkmanagementsystem verwaltet werden. Wenn der XTR-2124-A als eigenständiges Netzwerk verwendet wird, kann der TXCare-Server an den Management-Port eines der Knoten (Ethernet-Port 10) angeschlossen werden, um eine zentrale Verwaltung zu ermöglichen. TXCare unterstützt eine benutzerfreundliche und schnelle Bereitstellung des Netzwerks. Unterstützt durch die automatische Einrichtung der DCN- und OAM-Funktionen für die kontinuierliche Überwachung mit SNMP v3

MTBF (Telcordia SR-332 Ausgabe 4) @ 25°C

63.8 Years

Betriebstemperaturbereich

-30°C Zu + 65°C (-22° F bis + 149° F)

Hinweis

Ein Kaltstart ist bei -20°F möglich.°C°

Lagertemperaturbereich

-30 bis 75 (-22 bis 167 °F)° +°C ° °

Relative Luftfeuchte (nicht kondensierend)

0-95 %

Gesamtbreite

482.6 mm

Gesamthöhe

43.5 mm

Gesamttiefe

262 mm

Gewicht

4.14 kg

Montage-Typ

19 Zoll

Lüftergekühlt

Nein

IP-Schutzart

IP20

Basisstandard

CE, EN 55032:2015 + A11:2020, EN IEC 61000-3-2:2019, EN 61000-3-3:2013 + A2 :2021, EN 55035:2017 + A11:2020, EN IEC 61000-6-1:2019, EN IEC 61000-6-2:2019, EN IEC 61000-6-3:2021, EN IEC 61000-6-4:2019

Sicherheit für Industrial Control Equipment

EN 62368-1:2014

Energieversorgungsunternehmen

EN 61000-6-5:2015, EN 61850-3:2014 (§6.7), IEEE 1613-2009 (§4), IEEE1613-2013 (Absatz 5,7,8,9,10)

Umspannwerk

IEEE1613, EN 61850-3

Verkehrswesen

DE 50121-4:2016 + A1:2019

Garantie

Standardmäßig 1 Jahr (Verlängerung möglich)

Zubehör gesondert zu bestellen

DIN-Netzteil 100–264 VAC/88–180 VDC 106 W bei 65°C (XTR ohne PoE): V30812-A5020-A117; DIN-Netzteil 90–264 V AC/88–180 V DC 228 W bei 65 V°C (XTR mit PoE): V30812-A5020-A118; DIN-Netzteil 85–264 V AC/88–180 V DC 420 W bei 65 V°C (XTR mit PoE): V30812-A5020-A119; Micro-SD-Speicherkarte (16 GB Klasse 10, UHS-I): V30812-A6073-C3

Produktdokumentation

Verfügbar über das Belden Solutions Portal

Zertifikate

Verfügbar über das Belden Solutions Portal

Software-Download

Verfügbar über das Belden Solutions Portal

Aktualisierung und Überarbeitung

Revisionsnummer: 0.48 Revisionsdatum: 04-27-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.48 Revisionsdatum: 04-27-2026
