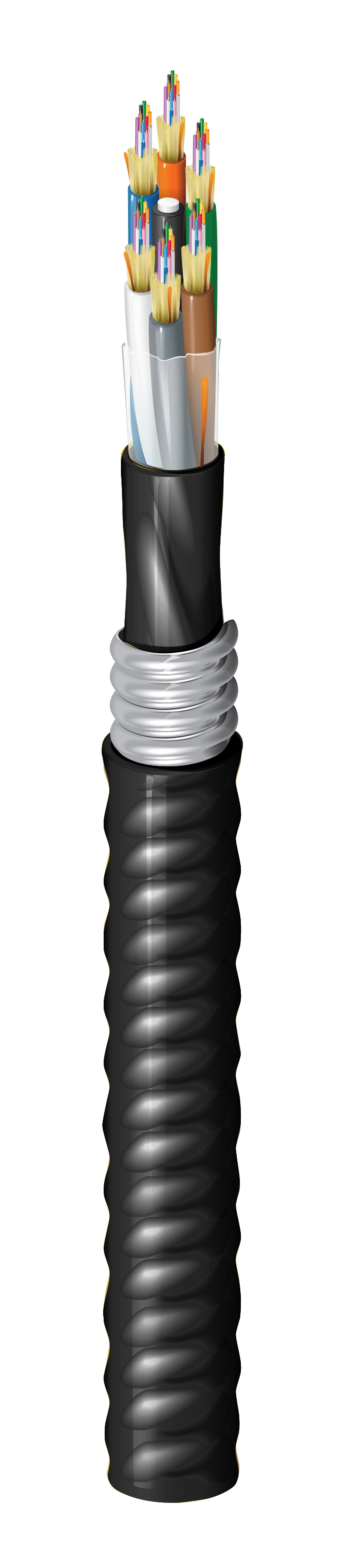

Produktnummer: FD1D096FK

Indoor/Outdoor Riser OM1 Verteilung 96Fasern Aluminium Interlocked

FX Indoor/Outdoor OM1-Verteilung, Tight Buffer, 96 Fasern, OFCR-Aluminium-Interlock-Armor-Untereinheiten (12F), schwarze Ummantelung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
FD1D096FK
  • FD1D096FK
1 von 1

Technische Daten

Expand All

Produktkategorie

Glasfaserverteilerkabel

Mögliche Anwendungen

Lokaler Backbone

Fasertyp

OM1

Faserkerndurchmesser

62.5/125 µm

Glasfaser-Puffermaterial

PVC – Polyvinylchlorid

Durchmesser des Faserpuffers

900 µm

Faseranzahl

96

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

8

Fasern pro Untergruppe

12

Durchmesser Untereinheit

0,230 Zoll (5,8 mm)

Farbe der Untergruppe

Orange

Faser-Untereinheit Verstärkungselemente

Wasserabweisende Aramidgarne

Typ des zentralen Verstärkungselements

GFK, ummantelt

Kern-Wickelmaterial

Wasserabweisendes Band

Kabelseele, feuchtigkeitsdicht

Wasserblockender Mantel

Material

PVC – Polyvinylchlorid

Nennwert Diameter@InnerJacket1 (cnv)

0,977 Zoll (24,8 mm)

Farbe

Schwarz

Anzahl der inneren Ummantelungs-Ripcords

1

Panzertyp und Material

AIA – Aluminium-Verriegelungspanzer

Material der Ummantelung

PVC – Polyvinylchlorid

Nom. Durchmesser

1,390 Zoll (35,3 mm)

Farbe der äußeren Ummantelung

Schwarz

Optische Merkmale

Wavelength 850 nm 1300 nm
Max. Attenuation 3.5 dB/km 1.25 dB/km
1 Gigabit Ethernet Performance 300 m 550 m
10 Gigabit Ethernet Performance 33 m --
Min. Restricted Mode Launch  220 MHz.km 500 MHz.km
Min. Overfilled Launch (OFL) Bandwidth 200 MHz.km 500 MHz.km

Minimaler Biegeradius bei der Installation

20x Kabelaußendurchmesser

Minimaler Biegeradius im Betrieb

10x Kabelaußendurchmesser

Max. Zugfestigkeit während der Installation

2670 N (600 lbf)

Max. Zugfestigkeit während des Betriebs

800 N (180 lbf)

Druckfestigkeit

440 N/cm

Gewicht Kabelgebinde

631 lbs/kft (939 kg/km)

Temperaturbereich für die Installation

-10°C bis +60°C

Betriebstemperaturbereich

-40°C bis +70°C

Lagertemperaturbereich

-40 °C bis +70 °C

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung, Erdverlegung

Nachhaltigkeit

CA Prop 65, Produktlinse™

Entflammbarkeit/Brandverhalten

OFCR, FT4

ICEA-Compliance

S-104-696

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

Aktualisierung und Überarbeitung

Revisionsnummer: 0.81 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.81 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung UPC
FD1D096FK Schwarz Rolle 612825369332
