Produktnummer: FD3D144FK

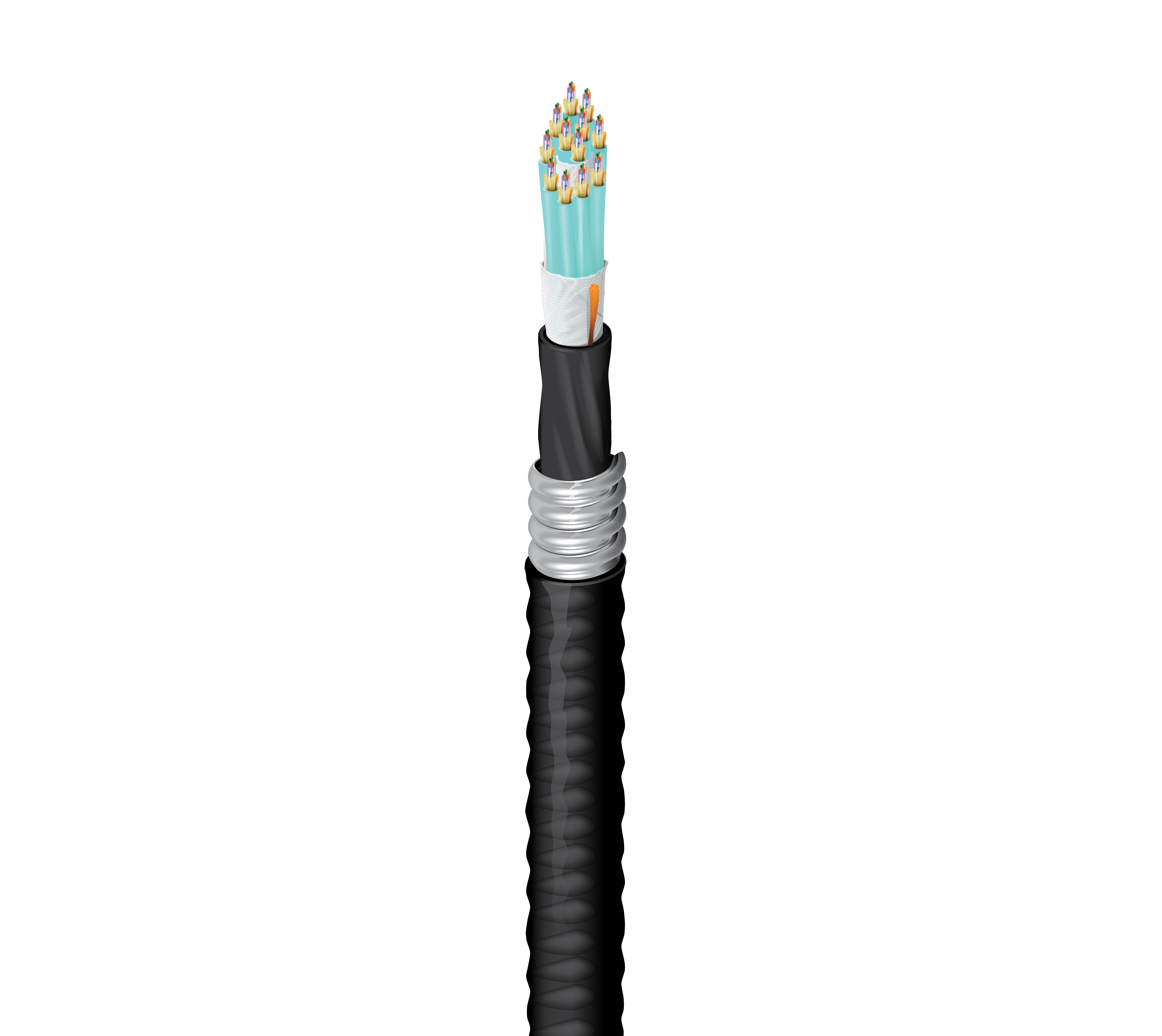

Indoor/Outdoor Riser OM3 Verteilung 144Fasern Aluminium Interlocked

FX Indoor/Outdoor OM3-Verteilung, Tight Buffer, 144 Fasern, OFCR-Aluminium-Interlock-Armor-Untereinheiten (12F), schwarze Ummantelung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
FD3D144FK
5 von 5

Technische Daten

Expand All

Produktkategorie

Glasfaserverteilerkabel

Mögliche Anwendungen

Lokaler Backbone

Fasertyp

OM3

Faserkerndurchmesser

50/125 µm

Glasfaser-Puffermaterial

PVC – Polyvinylchlorid

Durchmesser des Faserpuffers

900 µm

Faseranzahl

144

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

12

Fasern pro Untergruppe

12

Durchmesser Untereinheit

0,230 Zoll (5,8 mm)

Farbe der Untergruppe

Aquamarin

Faser-Untereinheit Verstärkungselemente

Wasserabweisende Aramidgarne

Typ des zentralen Verstärkungselements

GRP

Kern-Wickelmaterial

Wasserabweisendes Band

Kabelseele, feuchtigkeitsdicht

Wasserblockender Mantel

Material

PVC – Polyvinylchlorid

Nennwert Diameter@InnerJacket1 (cnv)

1,100 Zoll (27,9 mm)

Farbe

Schwarz

Anzahl der inneren Ummantelungs-Ripcords

1

Panzertyp und Material

AIA – Aluminium-Verriegelungspanzer

Material der Ummantelung

PVC – Polyvinylchlorid

Nom. Durchmesser

1,510 Zoll (38,4 mm)

Farbe der äußeren Ummantelung

Schwarz

Optische Merkmale

Wavelength 850 nm 1300 nm
Max. Attenuation 3.0 dB/km 1.0 dB/km
1 Gigabit Ethernet Performance 1000 m 550 m
10 Gigabit Ethernet Performance 300 m --
Min. Effective Modal Bandwidth (EMB) 2000 MHz.km --
Min. Overfilled Launch (OFL) Bandwidth 1500 MHz.km 500 MHz.km

Minimaler Biegeradius bei der Installation

20x Kabelaußendurchmesser

Minimaler Biegeradius im Betrieb

10x Kabelaußendurchmesser

Max. Zugfestigkeit während der Installation

2670 N (600 lbf)

Max. Zugfestigkeit während des Betriebs

800 N (180 lbf)

Druckfestigkeit

440 N/cm

Gewicht Kabelgebinde

705 lbs/kft (1049 kg/km)

Temperaturbereich für die Installation

-10°C bis +60°C

Betriebstemperaturbereich

-40°C bis +70°C

Lagertemperaturbereich

-40 °C bis +70 °C

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung, Erdverlegung

Nachhaltigkeit

CA Prop 65, Produktlinse™

Entflammbarkeit/Brandverhalten

OFCR, FT4

ICEA-Compliance

S-104-696

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

Aktualisierung und Überarbeitung

Revisionsnummer: 0.85 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.85 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung UPC
FD3D144FK Schwarz Rolle 612825369370
