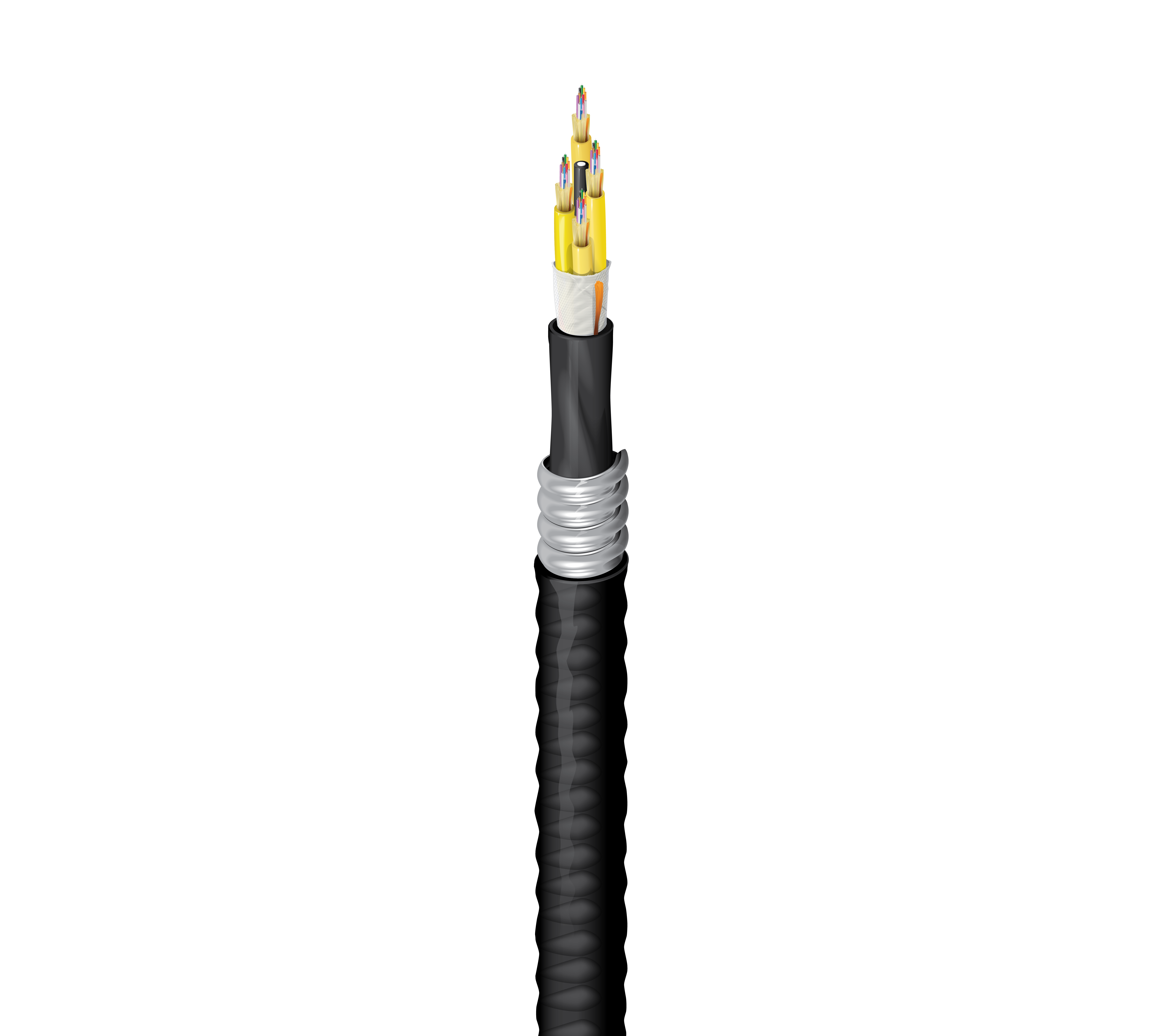

FDSD048AK

Plenum-Verteilerkabel OM2 für den Innen-/Außenbereich mit 48 Fasern, aluminiumverriegelt

…
FX OS2 Dicht gepufferter Verteiler für den Innen- /Außenbereich, 48 Fasern, OFCP Aluminium Verriegelungspanzer, Teileinheiten (12 F), Ummantelung in Schwarz
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Produktkategorie

Glasfaserverteilerkabel

Mögliche Anwendungen

Lokaler Backbone

Faser-Spezifikationen

Fasertyp

OS2

Faserkerndurchmesser

8,2/125 µm

Puffermaterial

PVC – Polyvinylchlorid

Pufferdurchmesser

900 µm

Faseranzahl

48

Farbcodierung der Faser

TIA-598-D

Kabelaufbau

Anzahl aktiver Untergruppen

4

Fasern pro Untergruppe

12

Durchmesser Untereinheit

0,220 Zoll (5,6 mm)

Farbe der Untergruppe

Gelb

Entlastungselemente Untereinheit

Wasserabweisende Aramidgarne

Zentrales Verstärkungselement

GFK, ummantelt

Kernumhüllung

Wasserblockend, Nomex-Band

Wasserblockende Kabelseele

Wasserblockender Mantel

Spezifikationen der inneren Ummantelung

Material

PVC – Polyvinylchlorid

Nennwert Durchmesser

0,623 Zoll (15,8 mm)

Farbe

Schwarz

Anzahl der Ripcords

1

Technische Daten Panzer

Panzertyp und Material

AIA – Aluminium-Verriegelungspanzer

Spezifikationen der äußeren Ummantelung

Material der Ummantelung

PVC – Polyvinylchlorid

Nennwert Durchmesser

0,976 Zoll (24,8 mm)

Farbe

Schwarz

Optische Merkmale
Wellenlänge 1310 nm 1550 nm
Max. Dämpfung 0,50 dB/km 0,50 dB/km
Felddurchmesser 9,2 µm 10,4 µm
1 Gigabit Ethernet-Leistung 5.000 m --
10 Gigabit Ethernet-Leistung 10.000 m 50.000 m
Mechanische Kenndaten

Min. Biegeradius bei Installation

20x Kabel AD

Min. Biegeradius im Betrieb

10x Kabel AD

Max. Zugfestigkeit während der Installation

2670 N (600 lbf)

Max. Zugfestigkeit während des Betriebs

800 N (180 lbf)

Druckfestigkeit

440 N/cm

Gewicht Kabelgebinde

293 lbs/kft (435 kg/km)

Temperaturbereich

Temperaturbereich für die Installation

0 °C bis +60 °C

Betriebstemperaturbereich

-40 °C bis +70 °C

Lagertemperaturbereich

-40 °C bis +70 °C

Standards und Compliance

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung, Erdverlegung

Nachhaltigkeit

CA Prop 65, Product Lens™, Umweltproduktdeklaration (EPD) verfügbar

Entflammbarkeit/Brandverhalten

OFCP, FT6

ICEA-Compliance

S-104-696

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.114 Revisionsdatum: 09.11.2022

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung UPC
FDSD048AK Schwarz Rolle 612825369165
