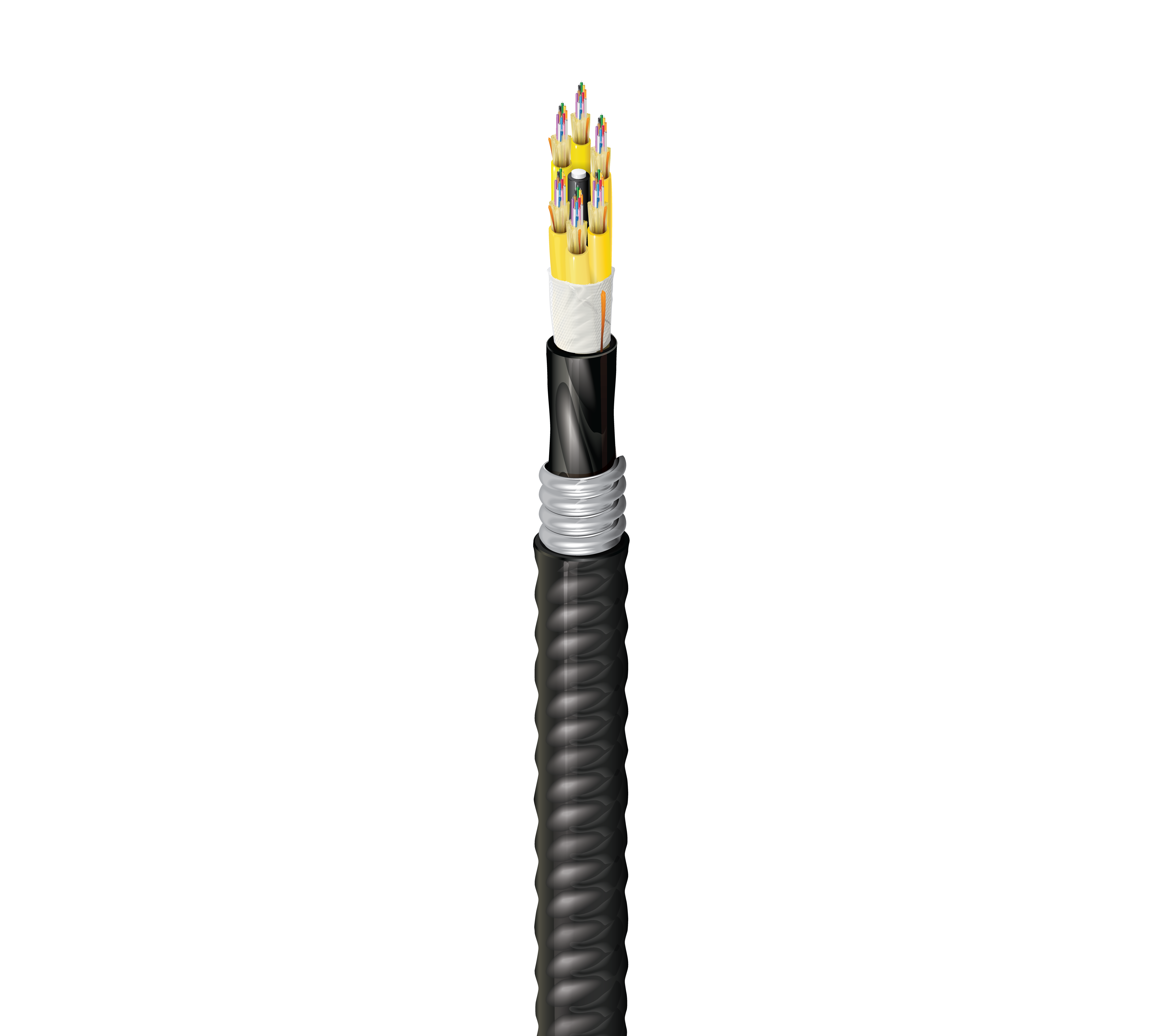

Produktnummer: FDSD072AK

Innen-/Außenplenum OS2-Verteilung 72 Fasern Aluminium verriegelt

FX-Verteilung für den Innen- und Außenbereich, dicht gepuffertes Kabel OS2, 72 Fasern, OFCP-Aluminium-Untereinheiten mit ineinandergreifender Panzerung (12F), schwarzer Mantel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
FDSD072AK
5 von 5

Technische Daten

Expand All

Produktkategorie

Glasfaserverteilerkabel

Mögliche Anwendungen

Lokaler Backbone

Fasertyp

OS2

Faserkerndurchmesser

8.2/125 µm

Glasfaser-Puffermaterial

PVC – Polyvinylchlorid

Durchmesser des Faserpuffers

900 µm

Faseranzahl

72

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

6

Fasern pro Untergruppe

12

Durchmesser Untereinheit

0,220 Zoll (5,6 mm)

Farbe der Untergruppe

Gelb

Faser-Untereinheit Verstärkungselemente

Wasserabweisende Aramidgarne

Typ des zentralen Verstärkungselements

GFK, ummantelt

Kern-Wickelmaterial

Wasserblockend, Nomex-Band

Kabelseele, feuchtigkeitsdicht

Wasserblockender Mantel

Material

PVC – Polyvinylchlorid

Nennwert Diameter@InnerJacket1 (cnv)

0,756 Zoll (19,2 mm)

Farbe

Schwarz

Anzahl der inneren Ummantelungs-Ripcords

1

Panzertyp und Material

AIA – Aluminium-Verriegelungspanzer

Material der Ummantelung

PVC – Polyvinylchlorid

Nom. Durchmesser

1,110 Zoll (28,2 mm)

Farbe der äußeren Ummantelung

Schwarz

Optische Merkmale

Wavelength 1310 nm 1550 nm
Max. Attenuation 0.50 dB/km 0.50 dB/km
Mode Field Diameter 9.2 µm 10.4 µm
1 Gigabit Ethernet Performance 5,000 m --
10 Gigabit Ethernet Performance 10,000 m 50,000 m

Mechanische Tests

Description Requirement/Value
Cable Min. Bend Radius Installation (Short Term) 20x Cable OD
Cable Min. Bend Radius Operation (Long Term) 10x Cable OD
Cable Impact Resistance 10 N/cm

Minimaler Biegeradius bei der Installation

20x Kabelaußendurchmesser

Max. Zugfestigkeit während der Installation

2670 N (600 lbf)

Max. Zugfestigkeit während des Betriebs

800 N (180 lbf)

Druckfestigkeit

440 N/cm

Gewicht Kabelgebinde

384 lbs/kft (571 kg/km)

Temperaturbereich für die Installation

0°C bis +60°C

Betriebstemperaturbereich

-40 °C bis +70 °C

Lagertemperaturbereich

-40 °C bis +70 °C

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung, Erdverlegung

Nachhaltigkeit

CA Prop 65, Product Lens™, Umweltproduktdeklaration (EPD) verfügbar

Entflammbarkeit/Brandverhalten

OFCP, FT6

ICEA-Compliance

S-104-696

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

Aktualisierung und Überarbeitung

Revisionsnummer: 0.143 Revisionsdatum: 09-25-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.143 Revisionsdatum: 09-25-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung UPC
FDSD072AK Schwarz Rolle 612825369172
