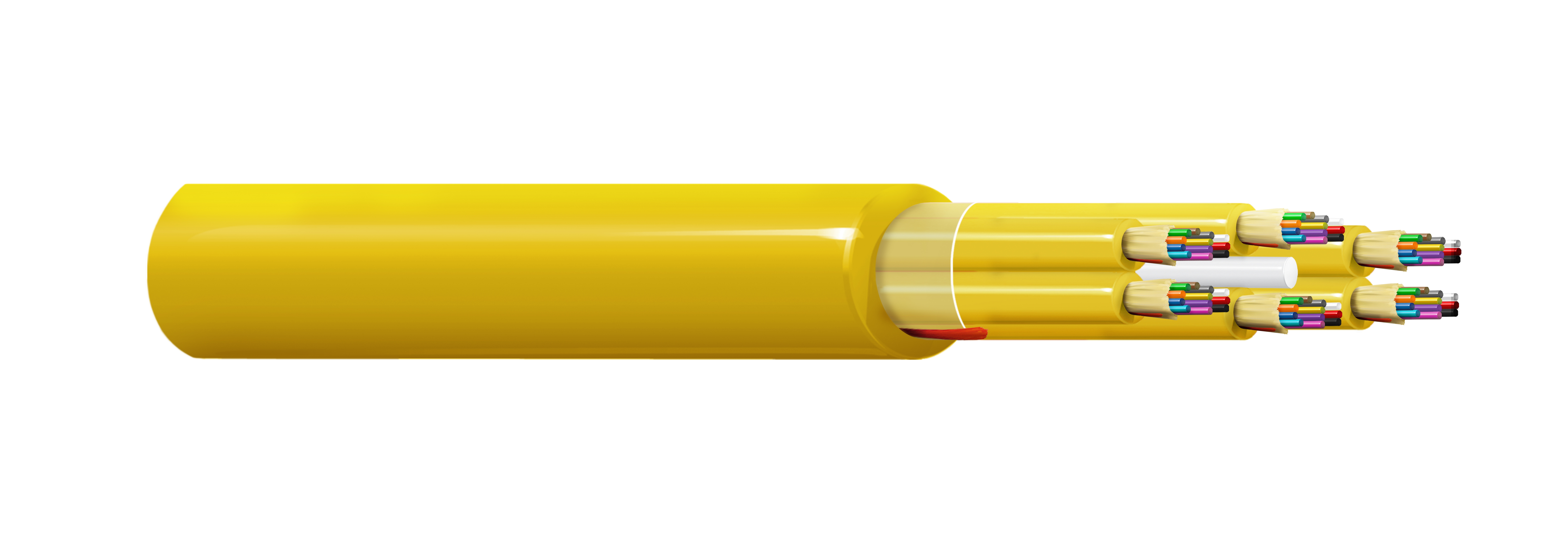

Produktnummer: GIMTE36

Innenbereich-Verteilungskabel mit dichter Pufferung, LSZH-Mantel, 36f MM OM4.

Dicht gepuffertes Glasfaser-Verteilungskabel für den Innenbereich mit raucharmem und halogenfreiem Außenmantel. 36 Fasern MM OM4.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
GIMTE36
  • GIMTE36
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Für den Innenbereich in strukturierten (Gebäude-)Verkabelungssystemen: Gebäude-Backbone (Riser) und/oder horizontale Verkabelung (Fibre To The Desk). Unterstützt alle Computernetzwerkanwendungen wie FDDI, Gigabit Ethernet und ATM. Einfacher Einbau in Schächte und Kanäle. Nicht für Installationen geeignet, die ein Einblasen erfordern.

Fasertyp

OM4

Glasfaser-Puffermaterial

LSZH – Raucharm und halogenfrei (flammhemmend)

Konstruktion von Glasfaserpuffern

Dicht

Durchmesser des Faserpuffers

0.9 mm

Faseranzahl

36

Farbcodierung der Faser

TIA-Kodierung (Gxxxxxx.T): Blau, Orange, Grün, Braun, Grau, Weiß, Rot, Schwarz, Gelb, Violett, Pink, Aquamarin

Anzahl aktiver Untergruppen

3

Fasern pro Untergruppe

12

Untergruppe Wasserabweisend

Wasserabweisende Aramidgarne

Durchmesser Untereinheit

6.1 mm

Typ des zentralen Verstärkungselements

GRP

Kabelseele, feuchtigkeitsdicht

Wasserabweisende Aramidgarne

Material der Ummantelung

LSZH – Raucharm und halogenfrei (flammhemmend)

Nom. Durchmesser

17,3 mm (0,681 Zoll)

Optische Merkmale

Wavelength 850 nm 1300 nm
Max. Attenuation 2.9 dB/km 0.9 dB/km

Mechanische Tests

Description Tested Standard According to Family Specification
Cable Max. Tensile Strength Installation (Short Term) IEC 60794-1-21-E1 IEC 60794-2-20
Cable Max. Tensile Strength Operation (Long Term) IEC 60794-1-21-E1
Cable Max. Crush Resistance Installation (Short Term) IEC 60794-1-21-E3 IEC 60794-2-20
Cable Max. Crush Resistance Operation (Long Term) IEC 60794-1-21-E3 IEC 60794-2-20

Max. Zugfestigkeit während der Installation

2700 N (610 lbf)

Max. Zugfestigkeit während des Betriebs

900 N (200 lbf)

Gewicht Kabelgebinde

249 kg/km (167 lbs/1000 Fuß)

Temperaturbereich für die Installation

-5 °C bis +40 °C

Betriebstemperaturbereich

-5 °C bis +40 °C

Lagertemperaturbereich

-5 °C bis +40 °C

Umweltverträglichkeit

Innenbereich – Euroklasse Dca

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, IEC 60332-3-24

​​​​​​​CPR-Compliance

CPR-Euroklasse: Dca-s1,d1,a1

ISO/IEC-Compliance

IEC 60794ISO/IEC 11801-1

Europäische Halogenfreie Standards

IEC 60754-1 – Halogenmenge = Null, IEC 60754-2 – Menge an saurem Halogengas – Max. Leitfähigkeit = 10 µS/mm, IEC 60754-2 – Menge an saurem Halogengas – Min. pH = 4,3

Aktualisierung und Überarbeitung

Revisionsnummer: 0.160 Revisionsdatum: 09-25-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.160 Revisionsdatum: 09-25-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
GIMTE36.00650 Erikaviolett Rolle 650 m 8719605074553
