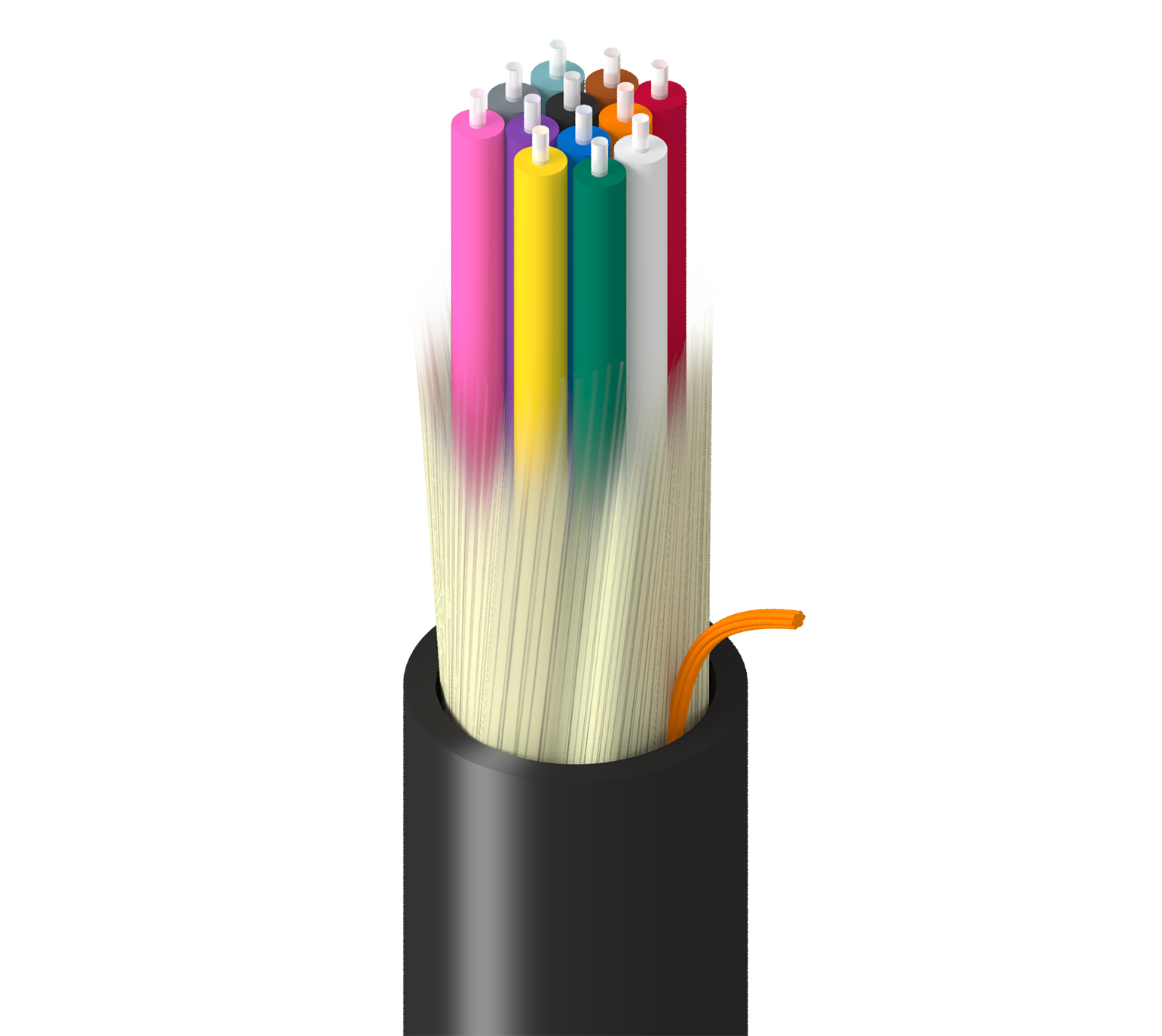

Produktnummer: TF-1D9-012-RN5

Fabrik, Innen + Außen, DN, OM1, 12f, Non-Unit, Sgl Jkt - PVC, OFNR, Ozon-, UV- und Ölbeständig

Fabrikqualität, Innen-/Außenbereich, Verteilung, OM1, 12 Fasern, Non-Unit 900 µm, Einzelmantel – PVC, OFNR, ozon-, UV- und ölbeständig

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
TF-1D9-012-RN5
  • TF-1D9-012-RN5
1 von 1

Technische Daten

Expand All

Produktkategorie

Glasfaserverteilerkabel

Mögliche Anwendungen

Horizontale Reichweite & Backbone-Daten-/Telekommunikationsnetzwerk, laute Umgebung, Innen-/Außenbereich & Feuchte Standorte

Fasertyp

OM1

Faserkerndurchmesser

62.5 µm

Faserdurchmesser

250 µm

Glasfaser-Puffermaterial

PVC – Polyvinylchlorid

Durchmesser des Faserpuffers

900 µm

Faseranzahl

12

Farbcodierung der Faser

TIA-598-D

Verstärkungselement

Wasserabweisende Aramidgarne

Material der Ummantelung

PVC – Polyvinylchlorid

Nom. Durchmesser

0,260 Zoll (6,6 mm)

Optische Merkmale

Wavelength 850 nm 1300 nm
Max. Attenuation 3.25 dB/km 1.0 dB/km
1 Gigabit Ethernet Performance 300 m 550 m
10 Gigabit Ethernet Performance 33 m --
Min. Restricted Mode Launch  220 MHz.km --
Min. Overfilled Launch (OFL) Bandwidth 200 MHz.km 500 MHz.km

Minimaler Biegeradius bei der Installation

15x Kabelaußendurchmesser

Minimaler Biegeradius im Betrieb

10x Kabelaußendurchmesser

Max. Zugfestigkeit während der Installation

1335 N (300 lbf)

Max. Zugfestigkeit während des Betriebs

400 N (90 lbf)

Druckfestigkeit

220 N/cm

Gewicht Kabelgebinde

27 lbs/kft (40 kg/km)

Temperaturbereich für die Installation

-10°C Zu + 60°C

Betriebstemperaturbereich

-40°C bis +70°C

Lagertemperaturbereich

-40°C bis +70°C

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung und Öl

Entflammbarkeit/Brandverhalten

OFNR, FT4

ICEA-Compliance

S-104-696

Anmerkungen

Beständig gegen Ozon und Hydraulikflüssigkeit

Aktualisierung und Überarbeitung

Revisionsnummer: 0.23 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.23 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung
TF-1D9-012-RN5N Schwarz Rolle
