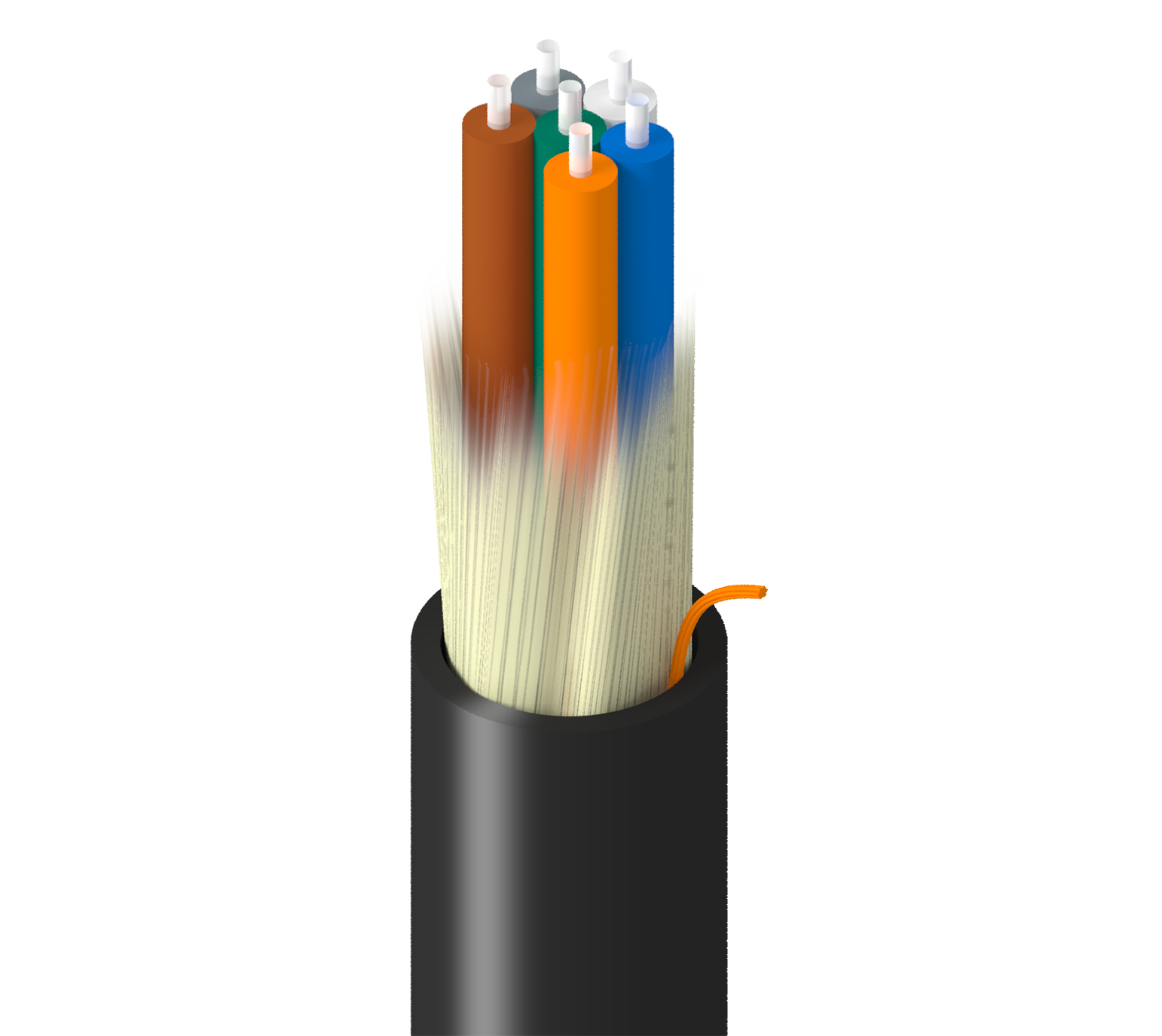

Produktnummer: TM-1D9-006-LNA

Marine, In+Outdoor, DN, OM1, 6f, Non-Unit, Sgl Jkt – LSZH, OFNR-ST1, ABS

Marinequalität, Innen-/Außenbereich, Verteilung, OM1, 6 Fasern, Non-Unit 900 µm, Einzelmantel – LSZH, OFNR-ST1, ABS-Zulassung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
TM-1D9-006-LNA
  • TM-1D9-006-LNA
1 von 1

Technische Daten

Expand All

Produktkategorie

Glasfaserverteilerkabel

Mögliche Anwendungen

Horizontale Reichweite & Backbone-Daten-/Telekommunikationsnetzwerk, laute Umgebung, Innen-/Außenbereich & Feuchte Standorte

Fasertyp

OM1

Faserkerndurchmesser

62.5/125 µm

Faserdurchmesser

250 µm

Glasfaser-Puffermaterial

LSZH – (raucharm und halogenfrei)

Durchmesser des Faserpuffers

900 µm

Faseranzahl

6

Farbcodierung der Faser

TIA-598-D

Verstärkungselement

Wasserabweisende Aramidgarne

Material der Ummantelung

LSZH – Raucharm und halogenfrei (flammhemmend)

Nom. Durchmesser

0,240 Zoll (6,1 mm)

Ripcord äußere Ummantelung

1

Optische Merkmale

Wavelength 850 nm 1300 nm
Max. Attenuation 3.5 dB/km 1.0 dB/km
1 Gigabit Ethernet Performance 300 m 550 m
10 Gigabit Ethernet Performance 33 m -
Min. Restricted Mode Launch  220 MHz.km -
Min. Overfilled Launch (OFL) Bandwidth 200 MHz.km 500 MHz.km

Minimaler Biegeradius bei der Installation

15x Kabelaußendurchmesser

Minimaler Biegeradius im Betrieb

10x Kabelaußendurchmesser

Max. Zugfestigkeit während der Installation

660 N (150 lbf)

Max. Zugfestigkeit während des Betriebs

200 N (45 lbf)

Druckfestigkeit

220 N/cm

Gewicht Kabelgebinde

25 lbs/kft (37 kg/km)

Temperaturbereich für die Installation

-10°C bis +60°C

Betriebstemperaturbereich

-40°C bis +70°C

Lagertemperaturbereich

-40°C bis +70°C

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung, Erdverlegung

Entflammbarkeit/Brandverhalten

OFNR-ST1, FT4

ICEA-Compliance

S-104-696

IEEE-Compliance

IEEE 45

Marine-Compliance

ABS

Aktualisierung und Überarbeitung

Revisionsnummer: 0.23 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.23 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung
TM-1D9-006-LNAN Schwarz Rolle
