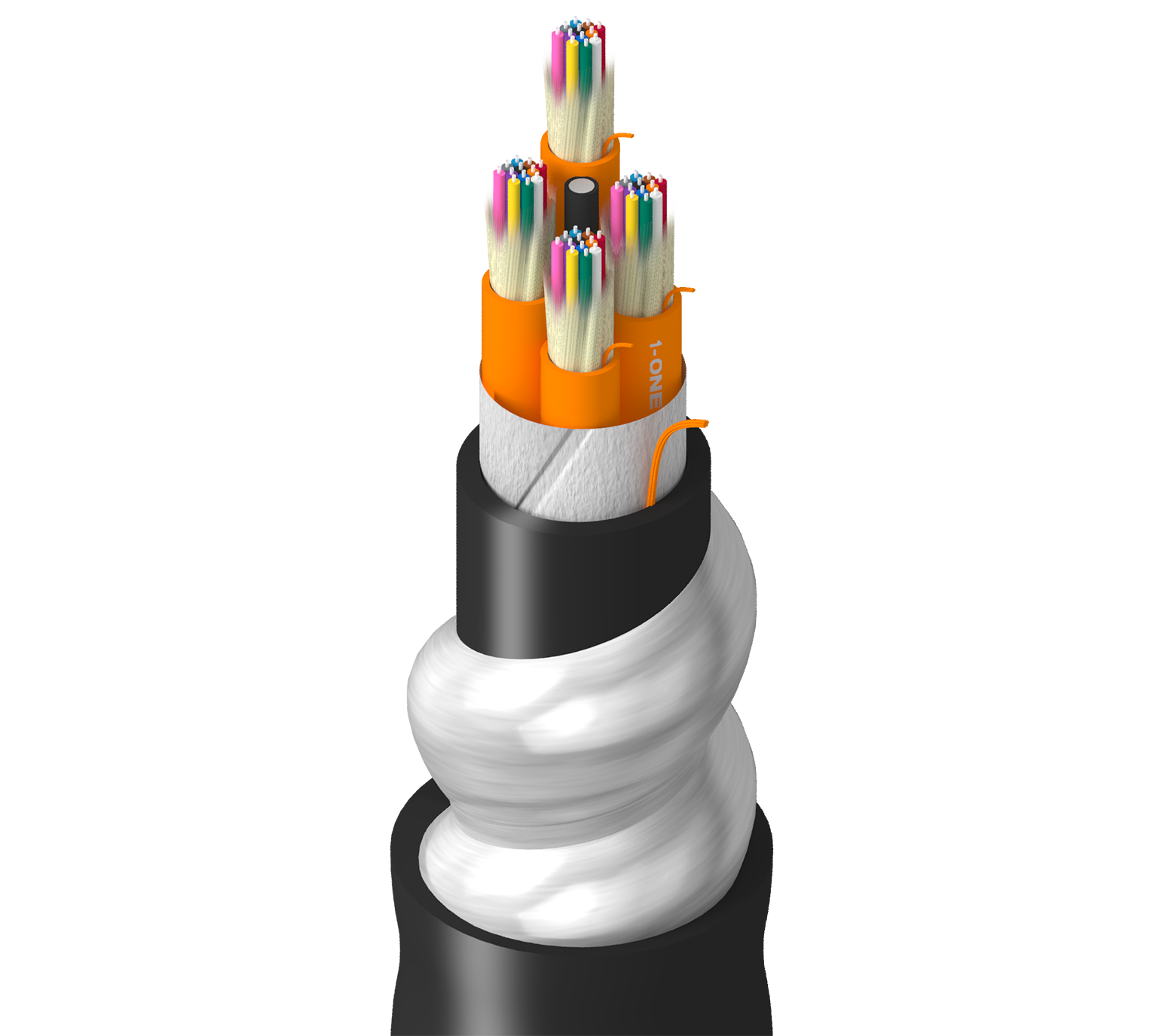

Produktnummer: TT-1DK-048-LIN

Transit, In+Outdoor, DN, OM1, 48f, Unitized, AIA, Dbl Jkt – LSZH, OFCR-ST1

Transit Grade, Innen/Außen, Verteilung, OM1, 48 Fasern, Unitized (12f/Einheit) 900 µm, Aluminium-Interlock-Panzerung, Doppelmantel – LSZH, OFCR-ST1

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
TT-1DK-048-LIN
  • TT-1DK-048-LIN
1 von 1

Technische Daten

Expand All

Produktkategorie

Glasfaserverteilerkabel

Mögliche Anwendungen

Horizontale Reichweite & Backbone-Daten-/Telekommunikationsnetzwerk, laute Umgebung, Innen-/Außenbereich & Feuchte Standorte, Nagetiersicher

Fasertyp

OM1

Faserkerndurchmesser

62.5/125 µm

Faserdurchmesser

250 µm

Glasfaser-Puffermaterial

LSZH – (raucharm und halogenfrei)

Durchmesser des Faserpuffers

900 µm

Faseranzahl

48

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

4

Fasern pro Untergruppe

12

Durchmesser Untereinheit

0,230 Zoll (5,8 mm)

Farbe der Untergruppe

Orange

Faser-Untereinheit Verstärkungselemente

Wasserabweisendes Aramidgarn

Typ des zentralen Verstärkungselements

GFK, ummantelt

Kern-Wickelmaterial

Wasserabweisendes Band

Verstärkungselement der inneren Ummantelung

Wasserabweisende Aramidgarne

Material

LSZH – Raucharm und halogenfrei (flammhemmend)

Nennwert Diameter@InnerJacket1 (cnv)

0,688 Zoll (17,5 mm)

Farbe

Schwarz

Anzahl der inneren Ummantelungs-Ripcords

1

Panzertyp und Material

AIA – Aluminium-Verriegelungspanzer

Material der Ummantelung

LSZH – Raucharm und halogenfrei (flammhemmend)

Nom. Durchmesser

1,100 Zoll (27,9 mm)

Optische Merkmale

Wavelength 850 nm 1300 nm
Max. Attenuation 3.5 dB/km 1.25 dB/km
1 Gigabit Ethernet Performance 300 m 550 m
10 Gigabit Ethernet Performance 33 m -
Min. Restricted Mode Launch  220 MHz.km -
Min. Overfilled Launch (OFL) Bandwidth 200 MHz.km 500 MHz.km

Minimaler Biegeradius bei der Installation

20x Kabelaußendurchmesser

Minimaler Biegeradius im Betrieb

10x Kabelaußendurchmesser

Max. Zugfestigkeit während der Installation

1335 N (300 lbf)

Max. Zugfestigkeit während des Betriebs

400 N (90 lbf)

Druckfestigkeit

440 N/cm

Gewicht Kabelgebinde

389 lbs/kft (579 kg/km)

Temperaturbereich für die Installation

-10°C bis +60°C

Betriebstemperaturbereich

-40°C bis +70°C

Lagertemperaturbereich

-40°C bis +70°C

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung, Erdverlegung

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

OFCR-ST1, FT4

ICEA-Compliance

S-104-696

Weitere Standard-Compliance(s)

NFPA 130, NFPA 502

Aktualisierung und Überarbeitung

Revisionsnummer: 0.31 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.31 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung
TT-1DK-048-LINN Schwarz Rolle
