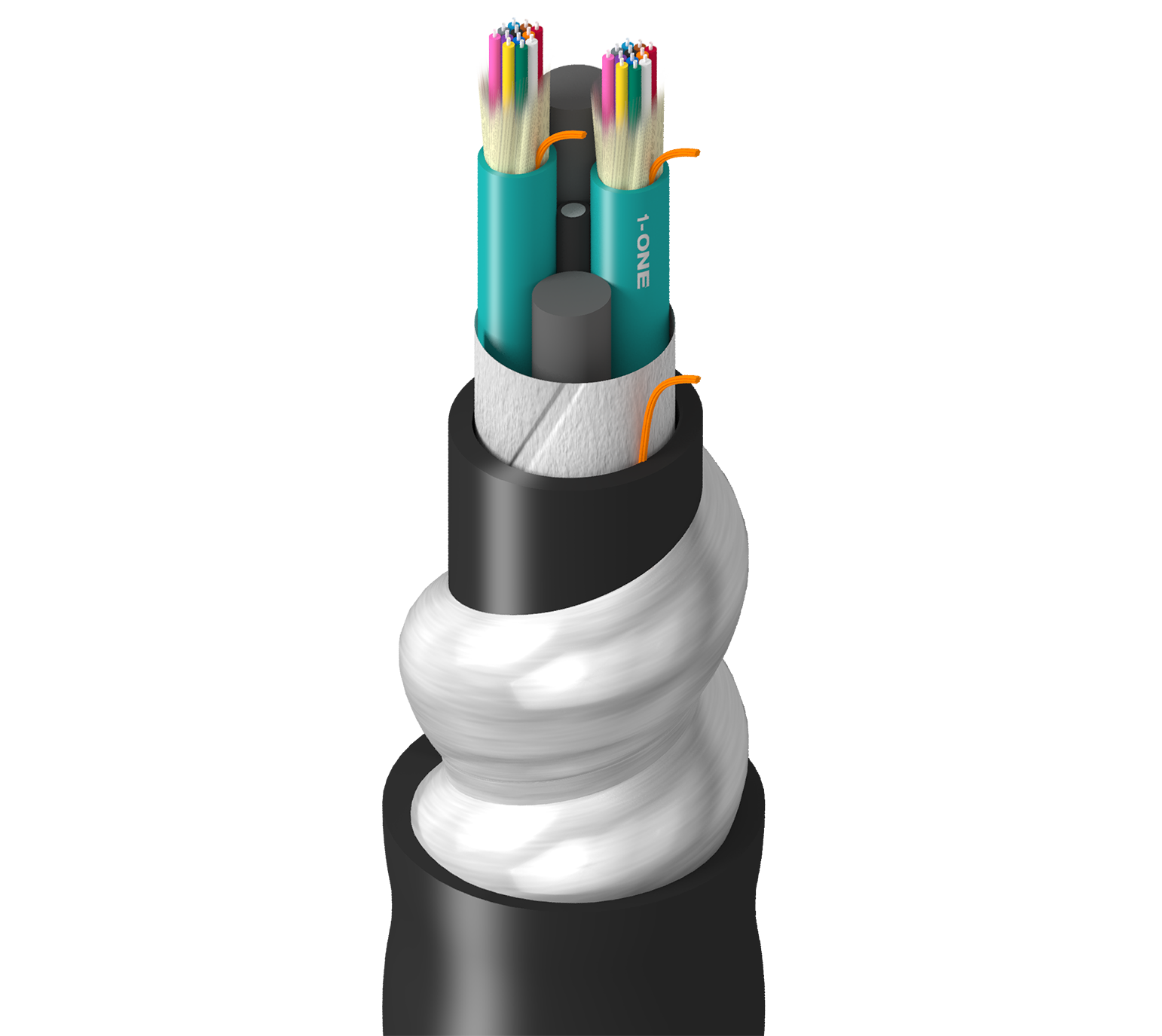

Artikelnummer: TT-3DK-024-LIN

Transit, Innenbereich und Außenbereich, DN, OM3, 24f, Modular, AIA, Dbl Jkt – LSZH (raucharm und halogenfrei), OFCR-ST1

Transitqualität, Innenbereich/Außenbereich, Verteilung, OM3, 24 Glasfasern, Modular (12 Fasern/Einheit) 900 µm, Ineinandergreifende Aluminiumpanzerung, Doppelummantelung – LSZH (raucharm und halogenfrei), OFCR-ST1

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
TT-3DK-024-LIN
  • TT-3DK-024-LIN
1 von 1

Technische Daten

Einen Fehler melden

Produktkategorie

Glasfaserverteilerkabel

Mögliche Anwendungen

Horizontale und Backbone-Daten/Telco-Netz mit erweiterter Reichweite, Laute Umgebung, Innen-/Außenbereich und feuchte Standorte, Nagetiersicher

Fasertyp

OM3

Faserkerndurchmesser

50/125 µm

Faserdurchmesser

250 µm

Puffermaterial

LSZH – (raucharm und halogenfrei)

Pufferdurchmesser

900 µm

Faseranzahl

24

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

2

Anzahl der Füllstoffe

2

Fasern pro Untergruppe

12

Durchmesser Untereinheit

0,230 Zoll (5,8 mm)

Farbe der Untergruppe

Aquamarin

Entlastungselemente Untereinheit

Wasserabweisendes Aramidgarn

Zentrales Verstärkungselement

GFK, ummantelt

Kernumhüllung

Wasserabweisendes Band

Verstärkungselement

Wasserabweisende Aramidgarne

Material

LSZH – Raucharm und halogenfrei (flammhemmend)

Nennwert Durchmesser

0,688 Zoll (17,5 mm)

Farbe

Schwarz

Anzahl der Ripcords

1

Panzertyp und Material

AIA – Aluminium-Verriegelungspanzer

Material der Ummantelung

LSZH – Raucharm und halogenfrei (flammhemmend)

Nennwert Durchmesser

1,100 Zoll (27,9 mm)

Optische Merkmale

Wellenlänge 850 nm 1300 nm
Max. Dämpfung 3,0 dB/km 1,0 dB/km
1 Gigabit Ethernet-Leistung 1000 m 550 m
10 Gigabit Ethernet-Leistung 300 m -
Min. Effektive Modal-Bandbreite (EMB) 2000 MHz*km -
Min. OFL-Bandbreite (OFL = Overfilled Launch) 1500 MHz*km 500 MHz*km

Min. Biegeradius bei Installation

20x Kabel AD

Min. Biegeradius im Betrieb

10x Kabel AD

Max. Zugfestigkeit während der Installation

1335 N (300 lbf)

Max. Zugfestigkeit während des Betriebs

400 N (90 lbf)

Druckfestigkeit

440 N/cm

Gewicht Kabelgebinde

398 lbs/kft (592 kg/km)

Temperaturbereich für die Installation

-10 °C bis +60 °C

Betriebstemperaturbereich

-40 °C bis +70 °C

Lagertemperaturbereich

-40 °C bis +70 °C

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung, Erdverlegung

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

OFCR-ST1, FT4

ICEA-Compliance

S-104-696

Weitere Standard-Compliance(s)

NFPA 130, NFPA 502

Aktualisierung und Überarbeitung

Revisionsnummer: 0.30 Revisionsdatum: 14.11.2022

Aktualisierung und Überarbeitung

Revisionsnummer: 0.30 Revisionsdatum: 14.11.2022

Artikelnummer

Artikelnr. Farbe Wicklung
TT-3DK-024-LINN Schwarz Rolle
