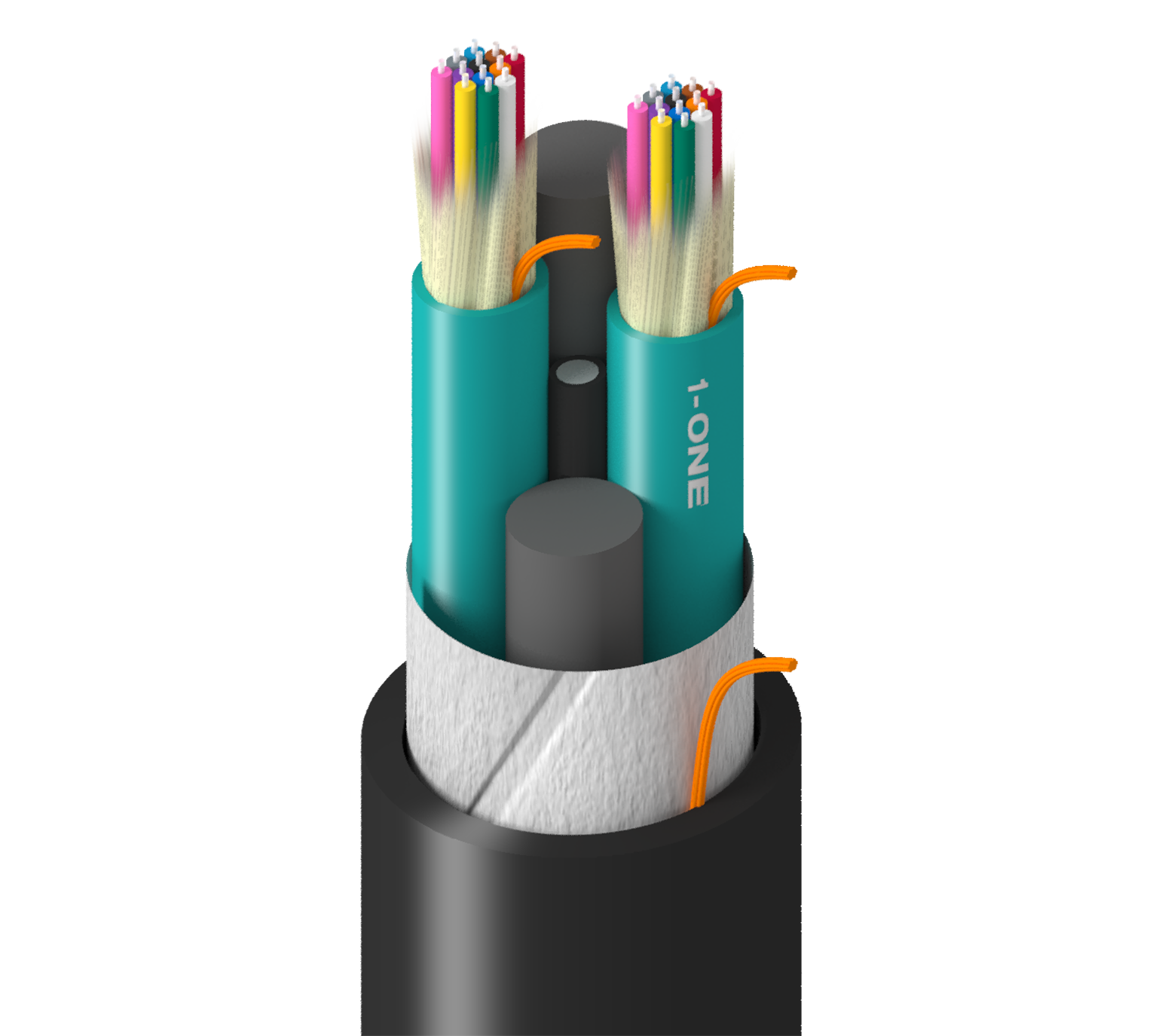

TT-3DK-024-LNN

Transit, Innenbereich und Außenbereich, DN, OM3, 24f, Modular, Sgl Jkt – LSZH, OFNR-ST1

…
Transitqualität, Innenbereich/Außenbereich, Verteilung, OM3, 24 Glasfasern, Modular (12 Fasern/Einheit) 900 µm, Einzelummantelung – LSZH, OFNR-ST1
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Produktkategorie

Glasfaserverteilerkabel

Mögliche Anwendungen

Horizontale und Backbone-Daten/Telco-Netz mit erweiterter Reichweite, Laute Umgebung, Innen-/Außenbereich und feuchte Standorte

Fasertyp

OM3

Faser-Spezifikationen

Faserkerndurchmesser

50/125 µm

Faserdurchmesser

250 µm

Puffermaterial

LSZH – (raucharm und halogenfrei)

Faseranzahl

24

Pufferdurchmesser

900 µm

Farbcodierung der Faser

TIA-598-D

Kabelaufbau

Anzahl aktiver Untergruppen

2

Anzahl der Füllstoffe

2

Fasern pro Untergruppe

12

Durchmesser Untereinheit

0,230 Zoll (5,8 mm)

Farbe der Untergruppe

Aquamarin

Entlastungselemente Untereinheit

Wasserabweisendes Aramidgarn

Zentrales Verstärkungselement

GFK, ummantelt

Kernumhüllung

Wasserabweisendes Band

Spezifikationen der äußeren Ummantelung

Verstärkungselement

Wasserabweisende Aramidgarne

Material der Ummantelung

LSZH – Raucharm und halogenfrei (flammhemmend)

Nennwert Durchmesser

0,688 Zoll (17,5 mm)

Anzahl der Ripcords

1

Optische Merkmale
Wellenlänge 850 nm 1300 nm
Max. Dämpfung 3,0 dB/km 1,0 dB/km
1 Gigabit Ethernet-Leistung 1000 m 550 m
10 Gigabit Ethernet-Leistung 300 m -
Min. Effektive Modal-Bandbreite (EMB) 2000 MHz*km -
Min. OFL-Bandbreite (OFL = Overfilled Launch) 1500 MHz*km 500 MHz*km
Mechanische Kenndaten

Min. Biegeradius bei Installation

15x Kabel AD

Min. Biegeradius im Betrieb

10x Kabel AD

Max. Zugfestigkeit während der Installation

1335 N (300 lbf)

Max. Zugfestigkeit während des Betriebs

400 N (90 lbf)

Druckfestigkeit

220 N/cm

Gewicht Kabelgebinde

166 lbs/kft (247 kg/km)

Temperaturbereich

Temperaturbereich für die Installation

-10 °C bis +60 °C

Betriebstemperaturbereich

-40 °C bis +70 °C

Lagertemperaturbereich

-40 °C bis +70 °C

Standards und Compliance

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung, Erdverlegung

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

OFNR-ST1, FT4

ICEA-Compliance

S-104-696

Weitere Standard-Compliance(s)

NFPA 130, NFPA 502

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.29 Revisionsdatum: 14.11.2022

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung
TT-3DK-024-LNNN Schwarz Rolle
