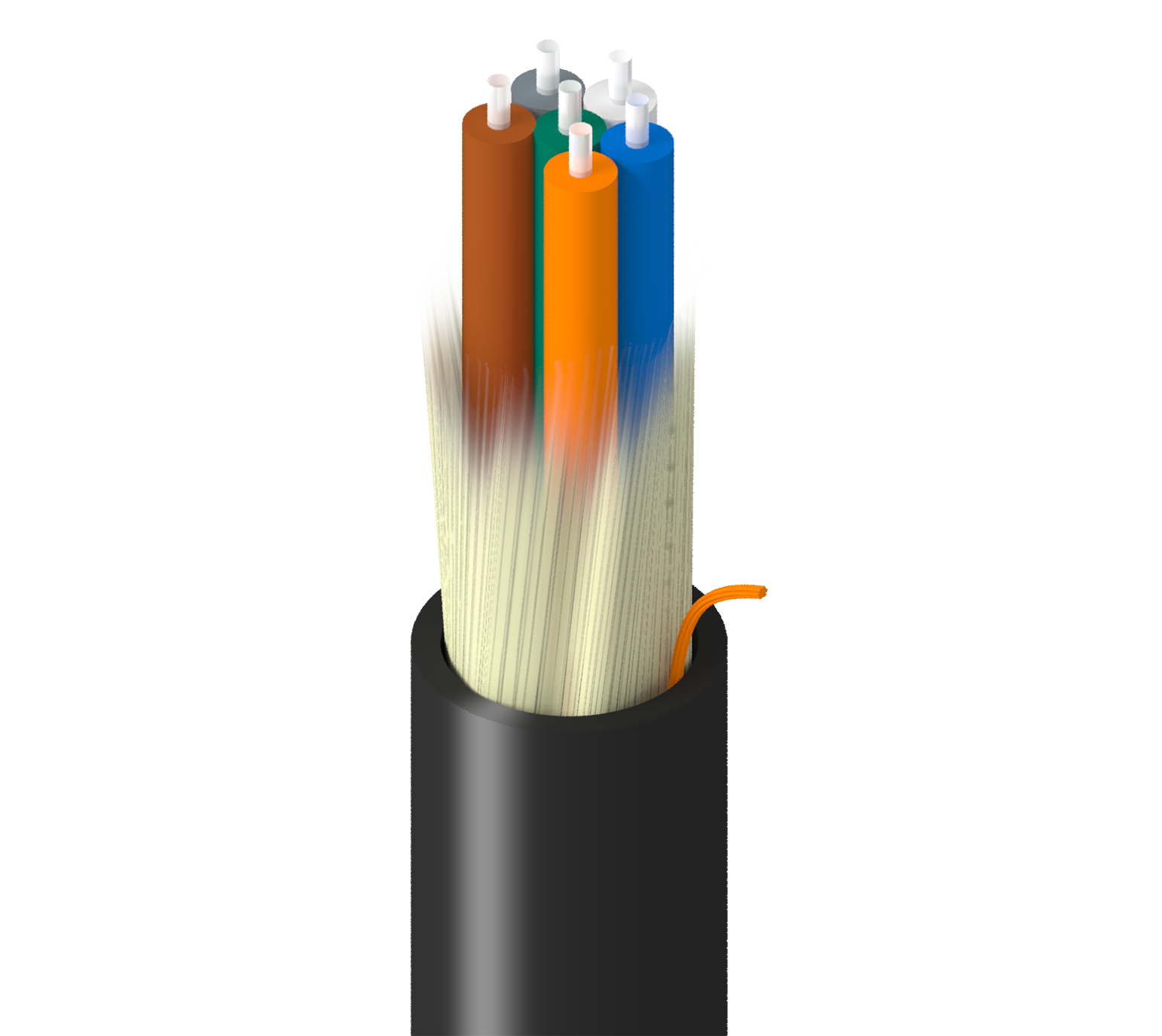

TU-3D9-006-RN2

Fach, Innenbereich und Außenbereich, DN, OM3, 6f, Non-Unit, Sgl Jkt, Schwarz, CPE, OFNR, Ölbeständigkeit 1/2

…
Abzweigungsgrad, Innenbereich/Außenbereich, Verteilung, OM3, 6 Glasfasern, Non-Unit 900 µm, Einzelummantelung, Schwarz, CPE, OFNR, Ölbeständigkeit 1 und 2
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Produktkategorie

Glasfaserverteilerkabel

Mögliche Anwendungen

Horizontale und Backbone-Daten/Telco-Netz mit erweiterter Reichweite, Laute Umgebung, Innen-/Außenbereich und feuchte Standorte, Ölbeständigkeit 1/2

Faser-Spezifikationen

Fasertyp

OM3

Faserkerndurchmesser

50/125 µm

Faserdurchmesser

250 µm

Puffermaterial

PVC – Polyvinylchlorid

Faseranzahl

6

Farbcodierung der Faser

TIA-598-D

Kabelaufbau

Anzahl aktiver Untergruppen

1

Fasern pro Untergruppe

6

Spezifikationen der äußeren Ummantelung

Verstärkungselement

Wasserabweisende Aramidgarne

Material der Ummantelung

CPE – Chloriertes Polyethylen

Nennwert Durchmesser

0,220 Zoll (5,6 mm)

Anzahl der Ripcords

1

Optische Merkmale
Wellenlänge 850 nm 1300 nm
Max. Dämpfung 3,0 dB/km 1,0 dB/km
1 Gigabit Ethernet-Leistung 1000 550
10 Gigabit Ethernet-Leistung 300 m -
Min. Effektive Modal-Bandbreite (EMB) 2000 MHz*km -
Min. OFL-Bandbreite (OFL = Overfilled Launch) 700 MHz*km 500 MHz*km
Mechanische Kenndaten

Min. Biegeradius bei Installation

15x Kabel AD

Min. Biegeradius im Betrieb

10x Kabel AD

Max. Zugfestigkeit während der Installation

660 N (150 lbf)

Max. Zugfestigkeit während des Betriebs

200 N (45 lbf)

Druckfestigkeit

220 N/cm

Gewicht Kabelgebinde

20 lbs/kft (30 kg/km)

Temperaturbereich

Temperaturbereich für die Installation

-10 °C bis +60 °C

Betriebstemperaturbereich

-50 °C bis +70 °C

Lagertemperaturbereich

-50 °C bis +70 °C

Standards und Compliance

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung und Öl

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

OFNR, FT4

ICEA-Compliance

S-104-696
Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.14 Revisionsdatum: 14.11.2022

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung UPC
TU-3D9-006-RN2N Schwarz Ablängen 612825485247
