3109 A

RS485, 4 Pr #22 Str TC, PE-Isolierung, OS+TC Brd, PVC-Ummantelung, CM, PLTC, Ölbeständigkeit

…

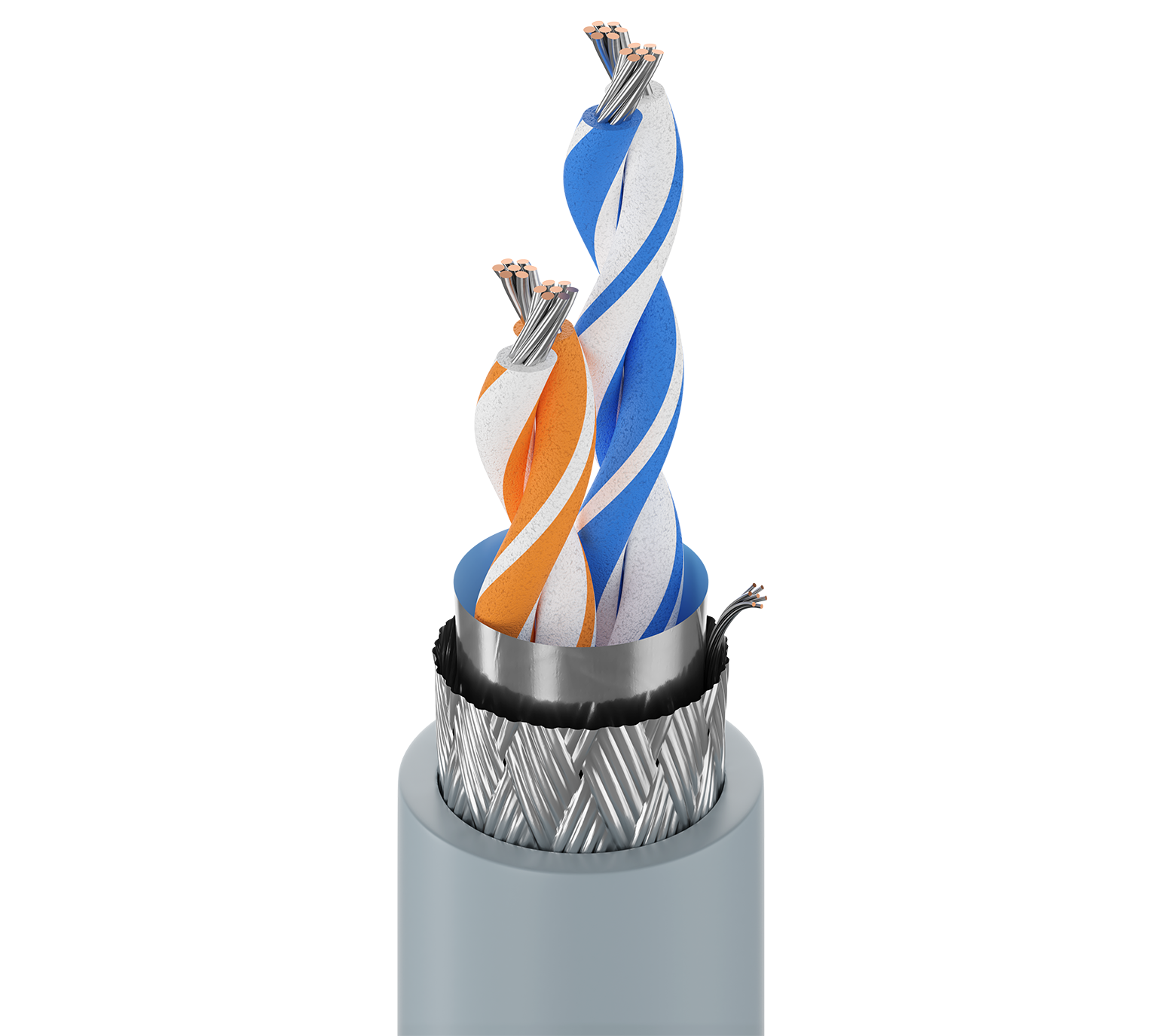

RS-485, 4 Paar 22AWG (7x30) verzinntes Kupfer, PE-Isolierung, Overall Beldfoil® + Geflecht aus verzinntem Kupfer (65 %) Abschirmung, äußere Ummantelung aus PVC, CM, PLTC, und ölbeständig
Englisch
Angebot anfordern
Teilen
Muster anfordern Produktmeldungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

raue Umgebungen, IIoT, Fabrik- oder Prozessautomatisierung, Video, Audio, Datenkommunikation, usw.

Konstruktionsmerkmale
Leiter
Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 4 22 AWG 7x30 TC – Verzinntes Kupfer
Isolierung
Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung Anmerkungen
Paar(e) PE – Polyethylen (Schaum) 0,023 Zoll (0,58 mm) 0,075 Zoll (1,9 mm) Weiß/Blau gestreift und Blau/Weiß gestreift, Weiß/Orange gestreift und Orange/Weiß gestreift, Weiß/Grün gestreift und Grün/Weiß gestreift, Weiß/Braun gestreift und Braun/Weiß gestreift HDPE
Äußere Abschirmung
Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 22 AWG (7 x 30) TC (verzinntes Kupfer)
Geflecht Verzinntes Kupfer (TC) 65 %
Äußere Ummantelung
Material Nenndicke Nennwert Durchmesser
PVC – Polyvinylchlorid 0,053 Zoll (1,3 mm) 0,448 Zoll (11,4 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,448 Zoll (11,4 mm)

Elektrische Kenndaten
Elektrik
Komponente Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) Nennwert Impedanzeigenschaft Nennwert Ausbreitungsgeschwindigkeit Max. Bemessungsstrom
Paar(e) 14,7 Ohm/1000 Fuß 11 pF/Fuß (36 pF/m) 20,9 pF/Fuß 120 Ohm 78 % 2,7 Amp pro Leiter bei 25 ºC

Nennwert äußere Abschirmung DCR

2,53 Ohm/1000 Fuß (8,30 Ohm/km)

Hohe Frequenz (Nennwert/typisch)
Komponente Frequenz [MHz] Nennwert Einfügungsverlust (Dämpfung)
Paar(e) 1 0,5 dB/100 Fuß
Speisung
UL-Nennspannung
300 V (CM, PLTC)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb
60 °C -20 °C bis +60 °C
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
5,5 Zoll (140 mm) 5,5 Zoll (140 mm)

Maximale Zugspannung

100 lbs (45 kg)

Gewicht Kabelgebinde

82 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innen-/Außenbereich, Sonnenlichtbeständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

UL 1685 FT1, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

NEC/UL-Compliance

Artikel 725, Artikel 800, CM, PLTC

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Produkthinweise

Anmerkungen

Ölbeständigkeit: besteht Ölbeständigkeit II gemäß UL1277, Tabelle 10.17. Bestellen Sie für die Version mit CPE-Ummantelung Teilenummer YR44768.

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.549 Revisionsdatum: 30.04.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC Fußnote
3109A 0101000 Schwarz Rolle 1.000 ft 612825141808 C
3109A 0102000 Schwarz Rolle 2.000 ft 612825141815 C
3109A 0105000 Schwarz Rolle 5.000 ft 612825141822
