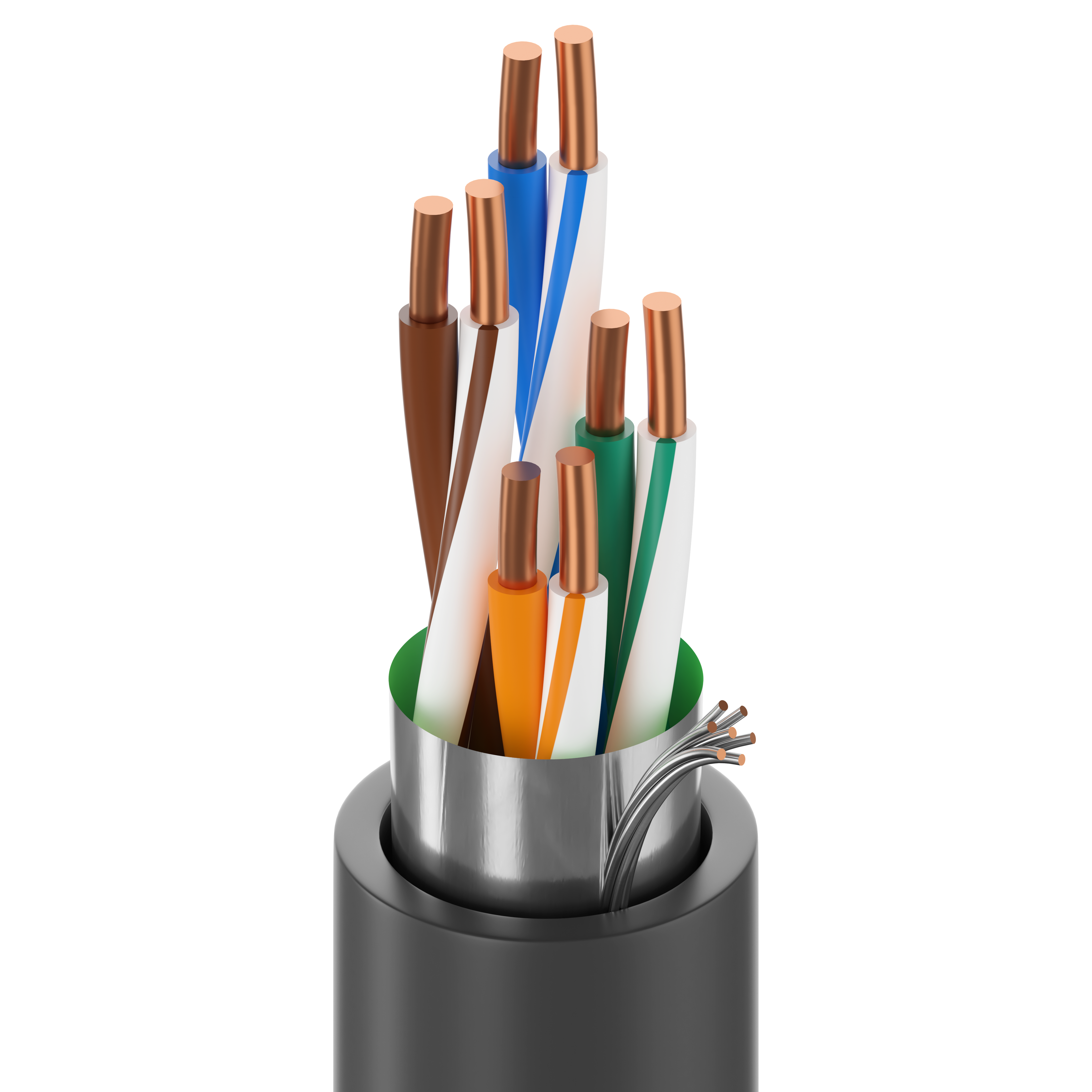

DataTuff® Cat 5e, 4 Pr #24 Sol BC (blankes Kupfer), PO-Isolierung, OS, PVC-Ummantelung, MSHA CMR
| Mögliche Anwendungen | Bergbau, raue Umgebungen, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation, usw. |
|---|
| Größe | Verseilung | Material | Anzahl der Paare |
|---|---|---|---|
| 24 AWG | Massiv | BC – blankes Kupfer | 4 |
| Material | Farbcodierung |
|---|---|
| PO – Polyolefin | Weiß-blauer Streifen und Blau, weiß-orangefarbener Streifen und Orange, weiß-grüner Streifen und Grün, weiß-brauner Streifen und Braun |
| Abschirmungstyp | Material | Abdeckung | Beidrahttyp |
|---|---|---|---|
| Band | Polyester + Bi-Laminat (Alum + Poly) | 100 % | 24 AWG (7 x 32) TC (verzinntes Kupfer) |
| Material | Nennwert Durchmesser |
|---|---|
| PVC – Polyvinylchlorid | 0,265 Zoll (6,73 mm) |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,265 Zoll (6,73 mm) |
|---|
| Max. Leiter DCR | Max. kapazitive Unsymmetrie |
|---|---|
| 93,8 Ohm/km | 330 pF/ft |
| Max. Verzögerung | Max. Verzögerungsversatz | Nennwert Ausbreitungsgeschwindigkeit |
|---|---|---|
| 538 ns/100 m | 45 ns/100 m | 70 % |
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) | Min. NEXT [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Rückflussdämpfung) [dB] | Min. SRL (Rückflussdämpfung) [dB] | Max./Min. Eingangsimpedanz (unbestückt) | Max./Min. angepasste Impedanz |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2,0 dB/100 m | 65,3 | 62,3 | 63 | 60 | 63,8 | 60,8 | 20 | 23 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 4 | 4,1 dB/100 m | 56,3 | 53,3 | 51 | 49 | 51,7 | 48,7 | 23 | 23 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 8 | 5,8 dB/100 m | 51,8 | 48,8 | 46 | 43 | 45,7 | 42,7 | 24,5 | 24,5 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 10 | 6,5 dB/100 m | 50,3 | 47,3 | 43 | 41 | 43,8 | 40,8 | 25 | 25 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 16 | 8,2 dB/100 m | 47,3 | 44,3 | 39 | 36 | 39,7 | 36,7 | 25 | 25 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 20 | 9,3 dB/100 m | 45,8 | 42,8 | 36,5 | 33,5 | 37,7 | 34,7 | 25 | 25 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 25 | 10,4 dB/100 m | 44,3 | 41,3 | 33,9 | 30,9 | 35,8 | 32,8 | 24,3 | 24,3 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 31,25 | 11,7 dB/100 m | 42,9 | 39,9 | 31 | 28 | 33,9 | 30,9 | 23,6 | 23,6 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 62,5 | 17,0 dB/100 m | 38,4 | 35,4 | 22 | 19 | 27,8 | 24,8 | 21,5 | 21,5 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 100 | 22,0 dB/100 m | 35,3 | 32,3 | 14 | 11 | 23,8 | 20,8 | 20,1 | 20,1 | 100 ± 15 Ohm | 100 ± 15 Ohm |
| UL-Nennspannung |
|---|
| 300 V (CMR), 300 V (CMX-Outdoor) |
| UL-Temperatur | Betrieb | Installation |
|---|---|---|
| 60 °C | -40 °C bis +75 °C | -25 °C bis +75 °C |
| Mindestspannung im Ruhezustand |
|---|
| 1 Zoll (25 mm) |
|
Maximale Zugspannung |
25 lbs (11 kg) |
|---|---|
|
Gewicht Kabelgebinde |
30 lbs/1000 Fuß |
|
Umweltverträglichkeit |
Innen-/Außenbereich, Innenbereich, Außenbereich, Beständigkeit gegen Sonneneinstrahlung und Öl, Freileitung |
|---|---|
|
Entflammbarkeit/Brandverhalten |
UL1666 Riser, FT4, IEEE 1202 vertikaler Flammtest, IEC 60332-1-2 |
|
CPR-Compliance |
CPR Euroklasse: Eca |
|
NEC/UL-Compliance |
Artikel 800, CMR, CMX-Außenbereich |
|
CEC/C(UL)-Compliance |
CMX-Außenbereich |
|
NEMA-Compliance |
NEMA WC-63.1 |
|
Datenkategorie |
Kategorie 5e |
|
TIA/EIA-Compliance |
ANSI/TIA-568.2-D Kategorie 5e |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16 |
|
Compliance mit Vorschriften im Vereinigten Königreich |
UKCA-Kennzeichnung |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
|
Weitere Standard-Compliance(s) |
P-07-KA060004-MSHA |
|
Anmerkungen |
Betriebstemperaturen sind abhängig von der Längenabstufung. Das Kabel erfüllt -40 °C Kaltbiegung nach UL 1581. Kompatibel mit T568A Stecker, Artikel-Nr.: R301603 Kompatibel mit T568B Stecker,Artikel-Nr.: R301604 |
|---|
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.536 Revisionsdatum: 29.04.2024 |
|---|
| Artikelnr. | Farbe | Wicklung | Länge | UPC | Fußnote |
|---|---|---|---|---|---|
| 7919A 01010000 | Schwarz | 612825191216 | C | ||
| 7919A 0101000 | Schwarz | Rolle | 1.000 ft | 612825191209 | C |
| 7919A 0102000 | Schwarz | Rolle | 2.000 ft | 612825191223 | C |
| 7919A 0105000 | Schwarz | Rolle | 5.000 ft | 612825191230 | C |
| 7919A 0061000 | Blau | Rolle | 1.000 ft | 612825191193 | C |
