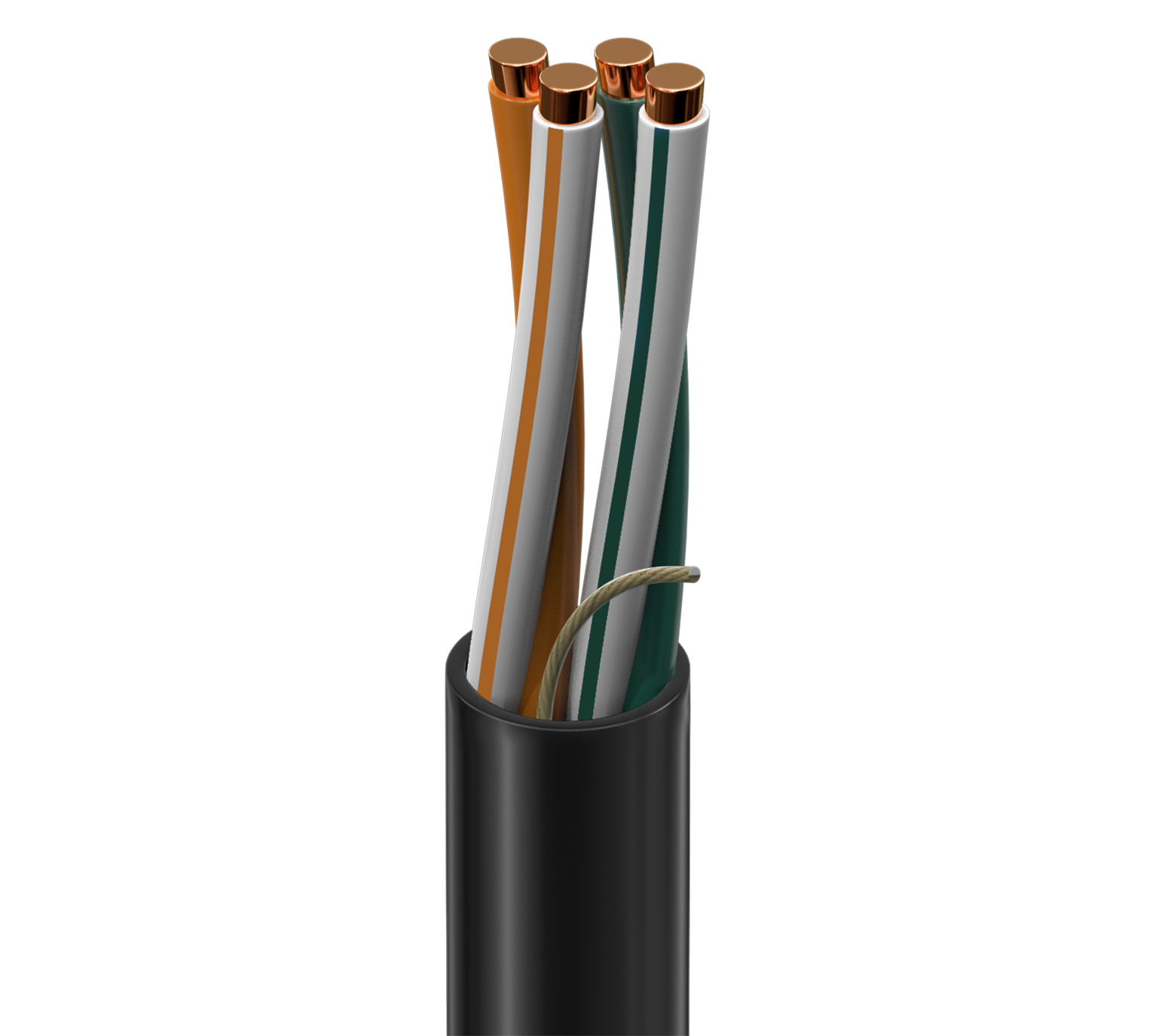

DataTuff® 5e, 2 Bonded-Pair #24 Sol BC, PO-Isolierung, PVC-Ummantelung, CMR SONNENBEST., ÖLBEST.
| Mögliche Anwendungen | raue Umgebungen, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation, usw. |
|---|
| Komponente | AWG | Verseilung | Material | Nenndurchmesser | Anzahl der Paare |
|---|---|---|---|---|---|
| Paar(e) | 24 | Massiv | BC – blankes Kupfer | 0,02 Zoll | 2 |
|
Anzahl der Leiter |
4 |
|---|---|
|
Gesamtanzahl der Paare |
2 |
| Komponente | Material | Nenndurchmesser | Nennwanddicke |
|---|---|---|---|
| Paar(e) | PO – Polyolefin | 0,043 Zoll | 0,010 Zoll |
|
Bonded-Pair |
Ja |
|---|
| Nummer | Farbe |
|---|---|
| 1 | Orangefarben und Weiß/Orangefarben |
| 2 | Grün & Weiß/Grün |
| Material | Nenndurchmesser | Ripcord |
|---|---|---|
| PVC – Polyvinylchlorid | 0,207 Zoll | Ja |
| Max. Leiter DCR | Max. DCR unsymmetrisch |
|---|---|
| 29,7 Ohm/1000 Fuß | 3 % |
| Max. kapazitive Unsymmetrie | Gegenseitige Nennkapazität |
|---|---|
| 90 pF/100 m | 15 pF/ft |
| Max. Verzögerung | Max. Verzögerungsversatz | Nominale Ausbreitungsgeschwindigkeit (VP) [%] |
|---|---|---|
| 510 ns/100 m | 25 ns/100 m | 70 % |
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) | Min. NEXT [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Rückflussdämpfung) [dB] | Max./Min. Eingangsimpedanz (unbestückt) | Max./Min. angepasste Impedanz |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 MHz | 2 dB/100 m | 65,3 dB | 65,3 dB | 63,3 dB | 63,3 dB | 63,8 dB | 60,8 dB | 20 dB | 100 ± 12 Ohm | 95–110 Ohm |
| 4 MHz | 4 dB/100 m | 56,3 dB | 56,3 dB | 52,3 dB | 52,3 dB | 51,7 dB | 48,7 dB | 23,6 dB | 100 ± 12 Ohm | 95-110 |
| 8 MHz | 5,7 dB/100 m | 51,8 dB | 51,8 dB | 46,1 dB | 46,1 dB | 45,7 dB | 42,7 dB | 25,4 dB | 100 ± 12 Ohm | 95-107 |
| 10 MHz | 6,4 dB/100 m | 50,3 dB | 50,3 dB | 43,9 dB | 43,9 dB | 43,8 dB | 40,8 dB | 26 dB | 100 ± 12 Ohm | 95-107 |
| 16 MHz | 8,1 dB/100 m | 47,3 dB | 47,3 dB | 39,1 dB | 39,1 dB | 39,7 dB | 36,7 dB | 26 dB | 100 ± 12 Ohm | 95-107 |
| 20 MHz | 9,2 dB/100 m | 45,8 dB | 45,8 dB | 35,2 dB | 35,2 dB | 37,7 dB | 34,7 dB | 26 dB | 100 ± 12 Ohm | 95-107 |
| 25 MHz | 10,3 dB/100 m | 44,3 dB | 44,3 dB | 34,1 dB | 34,1 dB | 35,8 dB | 32,8 dB | 25,5 dB | 100 ± 15 Ohm | 95-107 |
| 31,25 MHz | 11,6 dB/100 m | 42,9 dB | 42,9 dB | 31,3 dB | 31,3 dB | 33,9 dB | 30,9 dB | 25 dB | 100 ± 15 Ohm | 95-107 |
| 62,5 MHz | 16,8 dB/100 m | 38,4 dB | 38,4 dB | 21,6 dB | 21,6 dB | 27,8 dB | 24,8 dB | 23,5 dB | 100 ± 15 Ohm | 95-107 |
| 100 MHz | 21,7 dB/100 m | 35,3 dB | 35,3 dB | 17,1 dB | 17,1 dB | 23,8 dB | 20,8 dB | 22,5 dB | 100 ± 15 Ohm | |
| 155 MHz | 27,7 dB/100 m | 32,5 dB | 32,5 dB | 4,7 dB | 4,7 dB | 19,9 dB | 16,9 dB | 19 dB | 100 ± 18 Ohm | |
| 200 MHz | 32 dB/100 m | 30,8 dB | 30,8 dB | 3 dB | 3 dB | 17,7 dB | 14,7 dB | 19 dB | 100 ± 20 Ohm | |
| 250 MHz | 36,4 dB/100 m | 29,3 dB | 29,3 dB | 0 dB | 0 dB | 15,8 dB | 12,8 dB | 18 dB | 100 ± 20 Ohm | |
| 300 MHz | 40,5 dB/100 m | 28,2 dB | 28,2 dB | 0 dB | 0 dB | 14,2 dB | 11,2 dB | 18 dB | 100 ± 20 Ohm | |
| 310 MHz | 41,3 dB/100 m | 27,9 dB | 27,9 dB | 13,9 dB | 10,9 dB | 18 dB | 100 ± 20 Ohm | |||
| 350 MHz | 44,3 dB/100 m | 27,2 dB | 27,2 dB | 12,9 dB | 9,9 dB | 17 dB | 100 ± 22 Ohm |
| UL-Nennspannung |
|---|
| 300 V RMS |
|
Temperaturbereich für die Installation |
-25 °C bis +75 °C |
|---|---|
|
Nenntemperatur gemäß UL |
75 °C |
|
Lagertemperaturbereich |
-40 °C bis +85 °C |
|
Betriebstemperaturbereich |
-40 °C bis +75 °C |
|
UV-Beständigkeit |
Ja |
|---|---|
|
Gewicht Kabelgebinde |
17 lbs/1000 Fuß |
|
Maximale Zugspannung |
20 lbs. |
|
Min. Biegeradius bei Installation |
2,07 Zoll |
|
Mindestbiegeradius/Minor Axis |
0,25 Zoll |
|
NEC Artikel |
Artikel 800 |
|---|---|
|
NEC/(UL)-Compliance |
CMR |
|
CEC/C(UL)-Compliance |
CMR |
|
ISO/IEC-Compliance |
ISO/IEC 11801 Cat 5e |
|
CPR-Euroklasse |
Eca |
|
Datenkategorie |
Kategorie 5e |
|
TIA/EIA-Compliance |
TIA-568.C.2 Cat 5e |
|
Leistungsprüfung durch Dritte |
UL-verifizierte Cat 5e |
|
Umgebung |
Innenbereich/Außenbereich |
|---|---|
|
EU-Richtlinie 2000/53/EC (ELV) |
Ja |
|
EU-Richtlinie 2003/11/EC (BFR) |
Ja |
|
EU-Richtlinie 2011/65/EU (RoHS 2) |
Ja |
|
EU-Richtlinie 2012/19/EU (WEEE) |
Ja |
|
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung) |
Ja |
|
Einhaltung der EU-Richtlinien |
EU-Richtlinie 2003/11/EC (BFR) |
|
EU CE-Zeichen |
Ja |
|
MII Bestell-Nr. 39 (China RoHS) |
Ja |
|
Eignung – innen |
Ja |
|---|---|
|
Eignung – Ölbeständigkeit |
Ja |
|
Eignung – Außenbereich |
Ja |
|
Eignung – Beständigkeit gegen Sonneneinstrahlung |
Ja |
|
Entflammbarkeit gemäß CSA/C(UL) |
FT4 |
|---|---|
|
Entflammbarkeit gemäß UL |
UL1666 Riser |
|
Entflammbarkeit gemäß IEC |
IEC 60332-1-2 |
|
UL-Nennspannung |
300 V RMS |
|
Plenum (J/N) |
Nein |
|---|
|
Fußnote |
C – KISTE AUFGEROLLTE AUFMACHUNG. |
|---|
|
Anmerkungen |
US-Patentnummern 5, 606, 151; 5, 734, 126. EtherNet IP ist eine Marke von ControlNet International, Ltd. unter Lizenz der Open DeviceNet Vendor Association, Inc. Die Betriebstemperaturen unterliegen einer Längenabstufung. Kabel besteht -40 °C Kaltbiegung nach UL 1581. |
|---|
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.540 Revisionsdatum: 29.04.2024 |
|---|
| Artikelnr. | Farbe | Aufmachung | Länge | UPC |
|---|---|---|---|---|
| 7932A 0101000 | Schwarz | Rolle | 1.000 ft | 612825191612 |
| 7932A 0021000 | Rot | Rolle | 1.000 ft | 612825191605 |
| 7932A 1NH1000 | Blaugrün | Rolle | 1.000 ft | 612825191636 |
