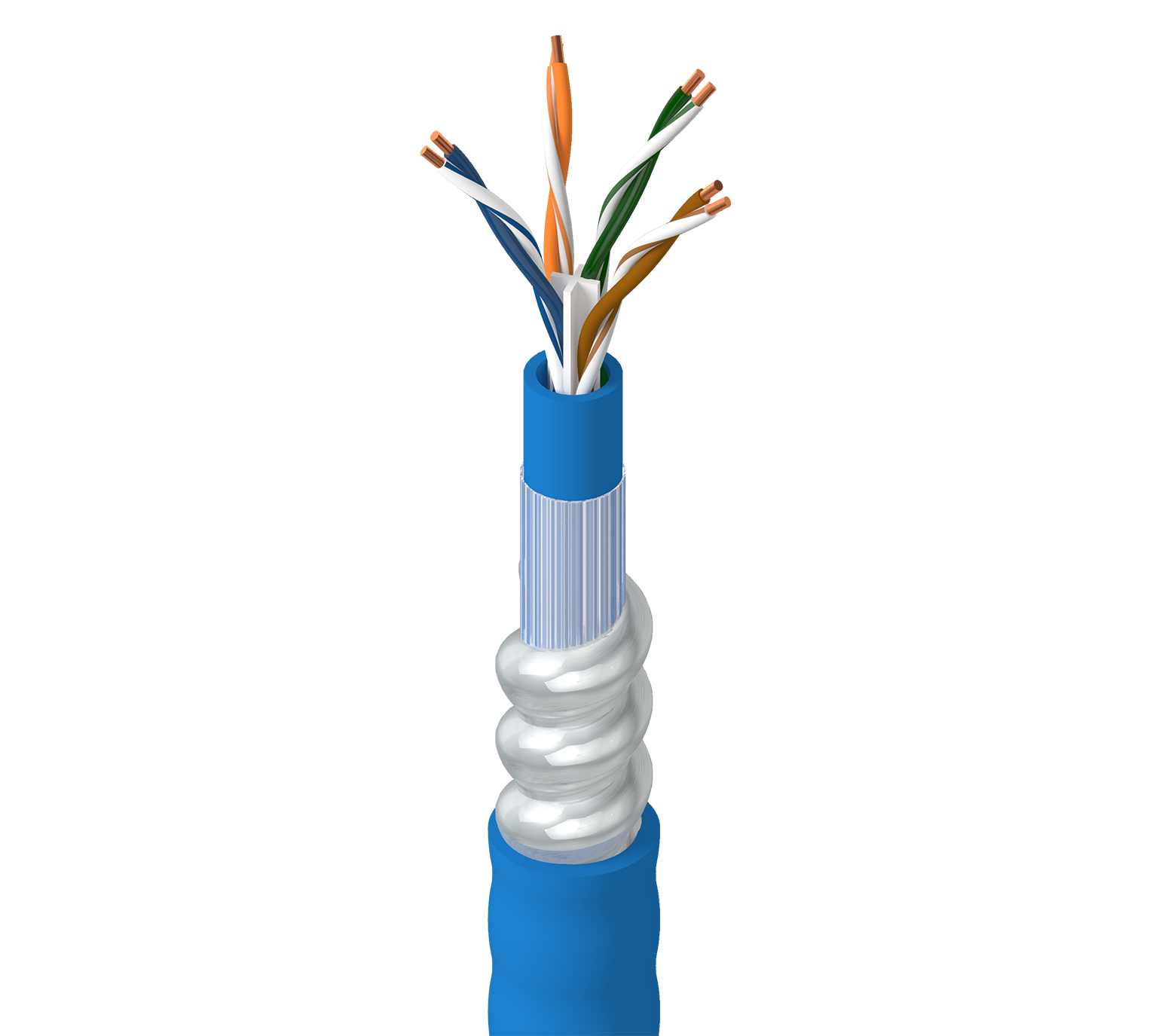

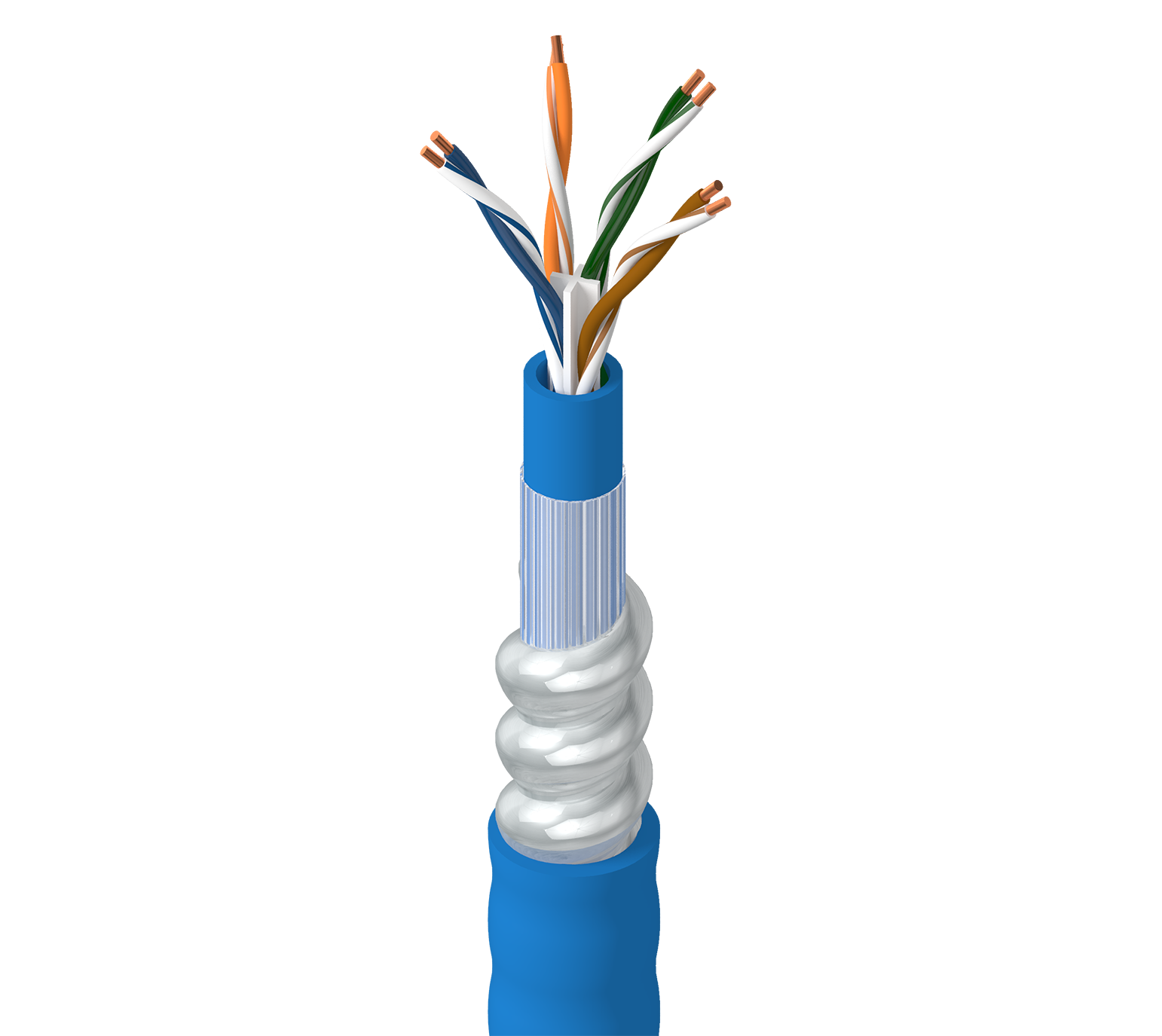

DataTuff® Cat 6, 4 Bonded-Pair #23 Sol BC, PO-Isolierung, PVC-Ummantelung, AIA-Panzerung, PVC-Ummantelung, CMR CMG
| Mögliche Anwendungen | Rauhe Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation, usw. Exposition gegenüber Nagetieren, Zerquetschen, oder Durchschneiden mit Gewalt |
|---|---|
|
Patent |
Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents. |
| Größe | Verseilung | Material | Anzahl der Paare |
|---|---|---|---|
| 23 AWG | Massiv | BC – blankes Kupfer | 4 |
| Material | Farbcodierung |
|---|---|
| PO – Polyolefin | Weiß-blauer Streifen und Blau, weiß-orangefarbener Streifen und Orange, weiß-grüner Streifen und Grün, weiß-brauner Streifen und Braun |
|
Bonded-Pair |
Ja |
|---|
| Separator | Material | Nennwert Durchmesser | Ripcord |
|---|---|---|---|
| PVC – Polyvinylchlorid | 0,235 Zoll (5,97 mm) | Ja | |
| Zentrales Element (X-Spline® patentiert) |
| Panzertyp und Material | Durchmesser über Panzerung |
|---|---|
| AIA – Aluminium-Verriegelungspanzer | 0,510 Zoll (13,0 mm) |
| Material | Nennwert Durchmesser | Ripcord |
|---|---|---|
| PVC – Polyvinylchlorid | 0,600 Zoll (15,2 mm) | Nein |
| Max. Leiter DCR | Max. kapazitive Unsymmetrie |
|---|---|
| 93,8 Ohm/km | 330 pF/100 m |
| Frequenz | Max. Verzögerung | Max. Verzögerungsversatz | Nennwert Ausbreitungsgeschwindigkeit |
|---|---|---|---|
| 100 MHz | 537,6 ns/100 | 45 ns/100 m | 68 % |
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) | Min. NEXT [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Rückflussdämpfung) [dB] | Max./Min. Eingangsimpedanz (unbestückt) | Min. TCL [dB] |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2,0 dB/100 m | 74,3 | 72,3 | 72,3 | 70,3 | 67,8 | 64,8 | 20 | 100 ± 15 Ohm | 40 |
| 4 | 3,78 dB/100 m | 65,28 | 63,28 | 61,5 | 59,5 | 55,71 | 52,71 | 23,01 | 100 ± 15 Ohm | 40 |
| 8 | 5,32 dB/100 m | 60,77 | 58,77 | 55,45 | 53,45 | 49,69 | 46,69 | 24,52 | 100 ± 15 Ohm | 40 |
| 10 | 5,95 dB/100 m | 59,31 | 57,31 | 53,36 | 51,36 | 47,75 | 44,75 | 25 | 100 ± 15 Ohm | 40 |
| 16 | 7,55 dB/100 m | 56,25 | 54,25 | 48,7 | 46,7 | 43,67 | 40,67 | 25 | 100 ± 15 Ohm | 37,96 |
| 20 | 8,47 dB/100 m | 54,8 | 52,8 | 46,33 | 44,33 | 41,73 | 38,73 | 25 | 100 ± 15 Ohm | 36,99 |
| 25 | 9,51 dB/100 m | 53,35 | 51,35 | 43,84 | 41,84 | 39,79 | 36,79 | 24,32 | 100 ± 15 Ohm | 36,02 |
| 31,25 | 10,67 dB/100 m | 51,89 | 49,89 | 41,22 | 39,22 | 37,86 | 34,86 | 23,64 | 100 ± 15 Ohm | 35,05 |
| 62,5 | 15,38 dB/100 m | 47,38 | 45,38 | 31,99 | 29,99 | 31,83 | 28,83 | 21,54 | 100 ± 15 Ohm | 32,04 |
| 100 | 19,8 dB/100 m | 44,31 | 42,31 | 24,51 | 22,51 | 27,75 | 24,75 | 20,11 | 100 ± 15 Ohm | 30 |
| 155 | 25,16 dB/100 m | 41,46 | 39,46 | 16,3 | 14,3 | 23,95 | 20,95 | 18,77 | 100 ± 15 Ohm | 28,1 |
| 200 | 28,98 dB/100 m | 39,8 | 37,8 | 10,82 | 8,82 | 21,73 | 18,73 | 18 | 100 ± 15 Ohm | 26,99 |
| 250 | 32,85 dB/100 m | 38,35 | 36,35 | 5,5 | 3,5 | 19,79 | 16,79 | 17,32 | 100 ± 15 Ohm | 26,02 |
| UL-Nennspannung |
|---|
| 300 V (CM) |
| UL-Temperatur | Betrieb | Installation | Lagerung |
|---|---|---|---|
| 75 °C | -25 °C bis +75 °C | -40 °C bis +75 °C | -25 °C bis +75 °C |
| Mindestinstallation |
|---|
| 7,2 Zoll (180 mm) |
|
Maximale Zugspannung |
200 lbs (91 kg) |
|---|---|
|
Gewicht Kabelgebinde |
120 lbs/1000 Fuß |
|
Umweltverträglichkeit |
Indoor/Outdoor, Innenbereich, Außenbereich, Sonnenlichtbeständigkeit |
|---|---|
|
Entflammbarkeit/Brandverhalten |
UL 1666 Riser |
|
CPR-Compliance |
CPR Euroklasse: Fca |
|
NEC/UL-Compliance |
Artikel 800, CMR |
|
CEC/C(UL)-Compliance |
CMG, HL, CSA CMG |
|
IEEE-Compliance |
IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
|
NEMA-Compliance |
ANSI/NEMA WC-66 |
|
Datenkategorie |
Kategorie 6 |
|
TIA/EIA-Compliance |
ANSI/TIA-568.2-D Kategorie 6 |
|
Leistungsprüfung durch Dritte |
Kategorie 6 |
|
ISO/IEC-Compliance |
ISO/IEC 11801-1, IEC 61156-5 |
|
Einhaltung der europäischen Richtlinien |
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16 |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
|
Anmerkungen |
Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems. |
|---|
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.129 Revisionsdatum: 29.04.2024 |
|---|
| Artikelnr. |
|---|
| 127925R 0101000 |
| 127925R 0105000 |
| 127925R J221000 |
| 127925R J225000 |
